　　机型：iPhone 5S

　　故障：不开机

　　维修过程：

　　起初拿过来的故障为不开机，电流定70左右，在检测的时候发现表笔触碰到电源芯片的时候，机器会有重启现象，所以换电源芯片，换后不定电流，还是反复重启。

　　接下来利用刷机来定位故障，重启也可能是系统问题。刷机一路顺利通过，开机进系统检测各项功能。

　　故障1: 无前后摄像，无闪光；

　　故障2：在拨号界面按*#06#无串号，查看关于本机→调制解调一栏为空；

　　故障3：无指南针功能。

　　故障1：无前后摄像同时也无闪光灯，怀疑没2.85V供电。2.85V由芯片U210的A2脚输出，首先测元件FL43的对地二极体值，发现两端均为无穷大，测量FL43本体也没坏。所以断定为U210损坏或空焊。

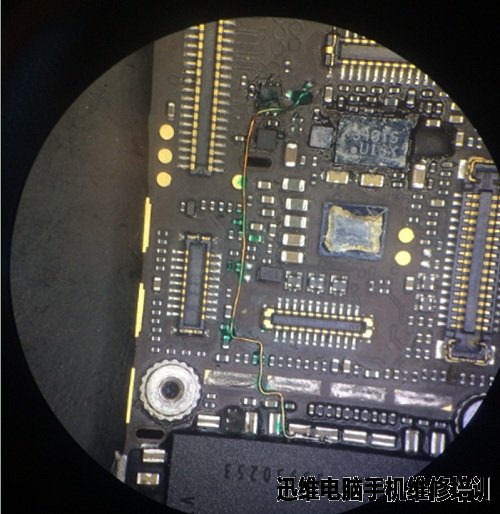

　　由于芯片较小，不太方便焊接，所以直接飞线，把硬盘的3V供电借过来，如下图所示。再进系统测试，发现前后摄像及闪光灯恢复正常。

iPhone 5S不开机维修图1

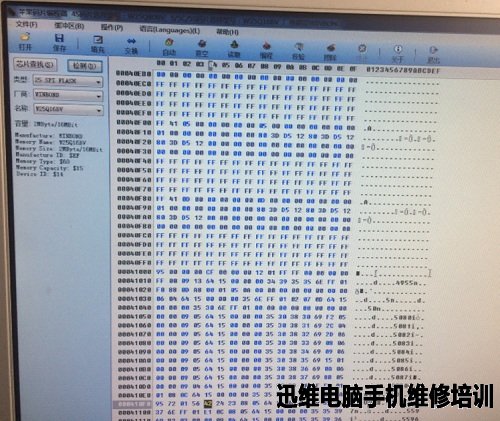

　　故障2：没基带的故障，检查发现基带的屏蔽罩没动过，发现码片四周的胶没有了，怀疑为码片问题。所以拆下码片，读取内部程序，在保存的时候提示不完整。换另一个编程器将码片程序读出。

iPhone 5S不开机维修图2

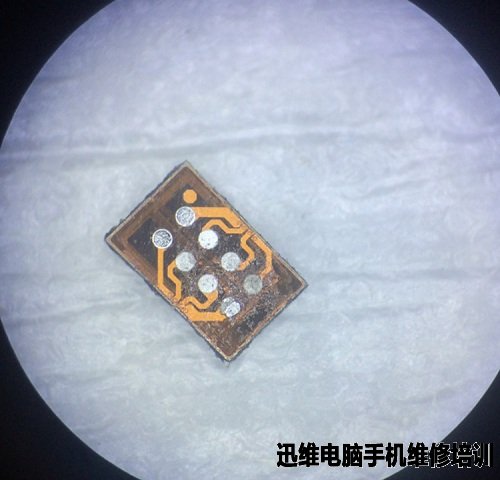

　　换了一个码片，将读出来的程序写进新的码片。

iPhone 5S不开机维修图3

　　装机测试基带恢复正常，插卡测试，打电话一切正常。

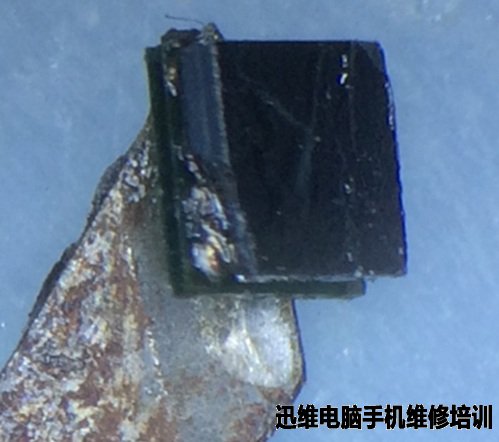

　　故障3：在显微镜下观察，发现指南针芯片有一个缺口，直接更换指南针芯片，指南针功能也恢复正常。

iPhone 5S不开机维修图4
