华为MATE7-CL00电话打不出去维修案例

更新时间:2016-11-17 浏览量:565

  【机器型号】:华为MATE7-CL00

  【故障现象】:插电信卡,主机有信号,电话打不出去

  【分析思路】:

  根据此板的故障:有信号打不出电话,可以知道接收的线路没有问题,而打不出电话,说明发射线路有问题,此时我们重点排查CDMA发射线路通路,以及通路上各RF芯片的问题。

  【定位过程】:

  (1)检查主板CDMA发射线路上相关元件外观,无异常现象。

  (2)插卡打电话,主板很烫,用程控电源给单板上电,发现单板漏15MA的电流。

  (3)用万用表量测各RF芯片VBAT_SYS,VDD_PA等工作电压,发现VDD_PA线路短路,用热成像仪照,发现U4701发亮,初步断定U4701本体坏。

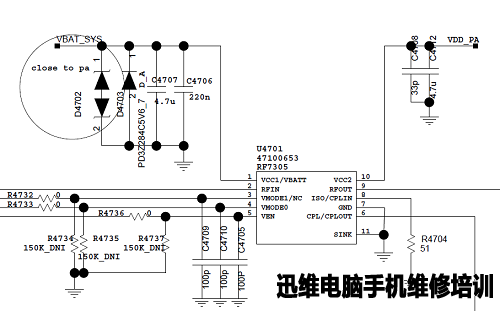

  量测如下图所示:




  更换U4701后,故障排除。

  经验总结:

  (1) 我们要根据具体的现象进行排除:如有信号,说明接收线路正常等。

  (2) 我们要熟练运用各种工具,如热成像仪等工具,可以大大节省故障定位时间,提高工作效率。
