B460主板独显改集显维修案例

更新时间:2016-05-16 浏览量:2128


  型号:B460主板

  故障:显卡短路,不亮机,改成集显后外接、内接无显。

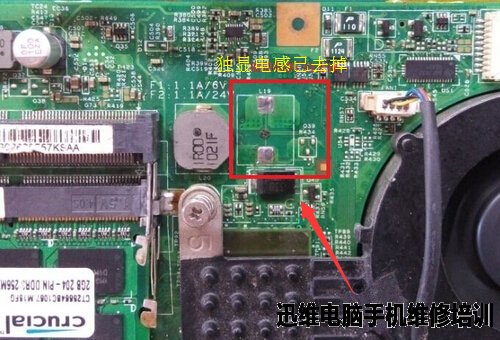

  手上有一块B460的独显板子,显卡短路了,拆了显卡,但拆显卡时由于不小心拆掉了5个点,补好点后,换了个显卡上去,还是不亮,这板子挺贵,想着把它改成集成的试一试,去掉显卡电感,然后刷上集显的BIOS,上电,电流跳得很好,接上USB键盘,大小写也可以切换,但接上外接无显,内接也无显。那就从电路开始着手吧。

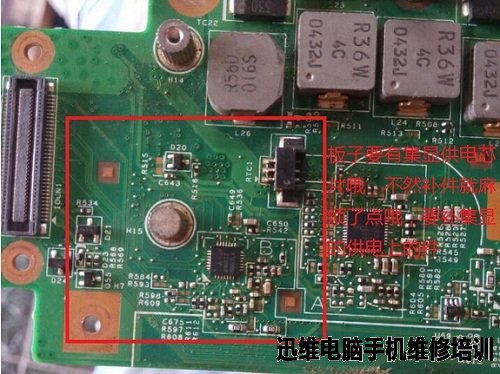

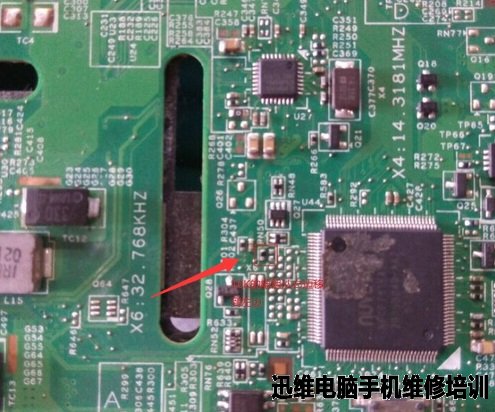

  首先板子最好要有集显供电芯片——62881芯片,不然改起来比较麻烦,要补上集显供电件。图中红框内为62881芯片,下面开始改电路!

B460主板独显改集显 图1
B460主板独显改集显 图1

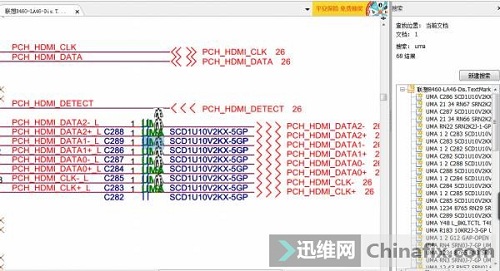

  打开B460独显的图纸,搜索UMA,要把B460主板上所有UMA的缺件都补上(HDMI的那里的UMA件不用补)。

B460主板独显改集显 图2
B460主板独显改集显 图2

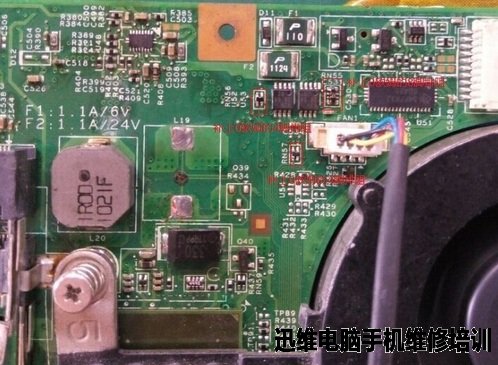

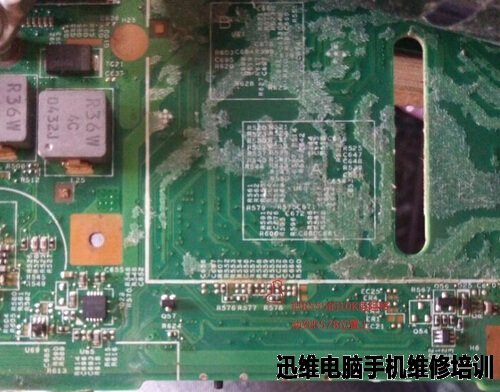

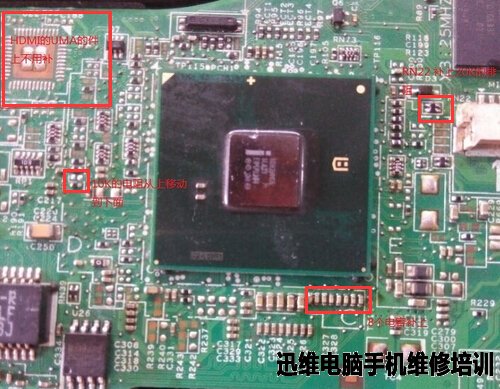

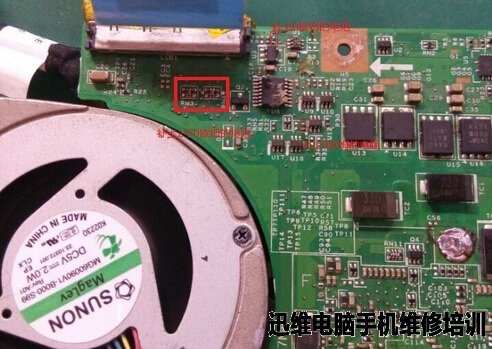

  虽然有很多的UMA件,但把南桥旁边的8个小电容补上,按着电路图来补就不会错了。

B460主板独显改集显 图3
B460主板独显改集显 图3

B460主板独显改集显 图4
B460主板独显改集显 图4

B460主板独显改集显 图5
B460主板独显改集显 图5

B460主板独显改集显 图6
B460主板独显改集显 图6

B460主板独显改集显 图7
B460主板独显改集显 图7

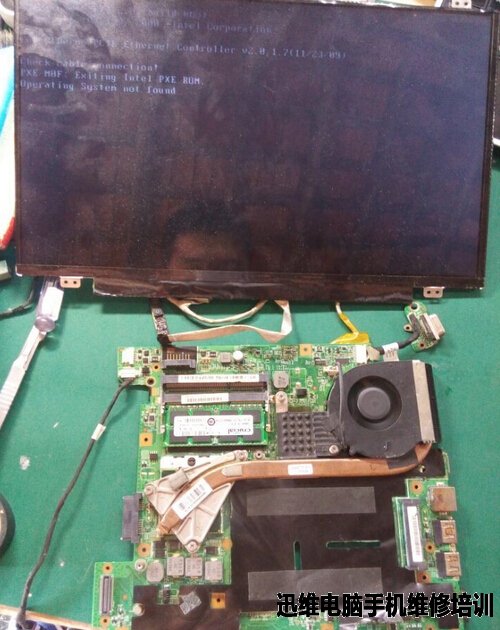

  把所有UMA的缺件都补齐后,接上屏幕,完美亮机,B460主板独显改集显成功。来两张改好亮机的图片。

B460主板独显改集显 图8
B460主板独显改集显 图8

B460主板独显改集显 图9
B460主板独显改集显 图9

  其他机子都可以参考这个思路来改的,论坛有很多关于改造的帖子,想改装的朋友在论坛里搜索就能找到相关的帖子。


  文中图片不清晰,请查看原文链接:http://www.chinafix.com/thread-904891-1-1.html

  B460图纸点位图-09911-1m下载链接:http://pan.baidu.com/s/1dEJ88hV

  B460集显09922-1m la46 纬创BIOS下载链接:http://pan.baidu.com/s/1eS2RNeq

  本文作者:迅维ID:luoquan006
