影驰GTX650显卡不亮机维修案例

更新时间:2016-05-18 浏览量:3330


  显卡型号:影驰GTX650虎将

  故障描述:不亮机

  同行的一张型号为影驰GTX650虎将1G显卡,以前收来的时候能点亮,最近拿出来给人装机的时候发现点不亮了,让我帮忙行一下。下面给大家介绍一下影驰GTX650显卡不亮机维修方法。

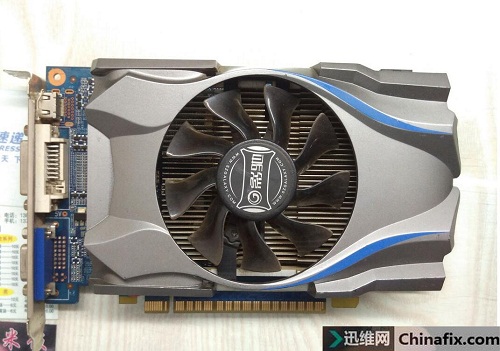

影驰GTX650显卡不亮机 图1
影驰GTX650显卡不亮机 图1

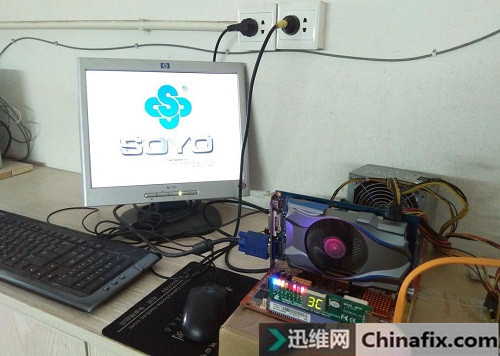

影驰GTX650显卡不亮机 图2
影驰GTX650显卡不亮机 图2

  影驰GTX650显卡不亮机维修方法/步骤:

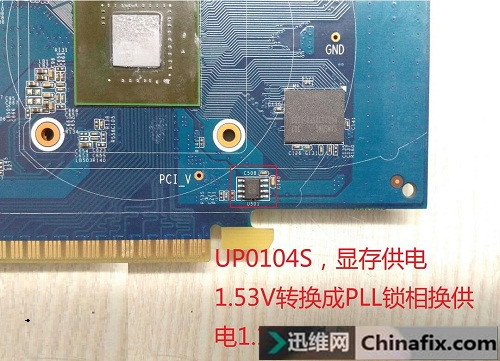

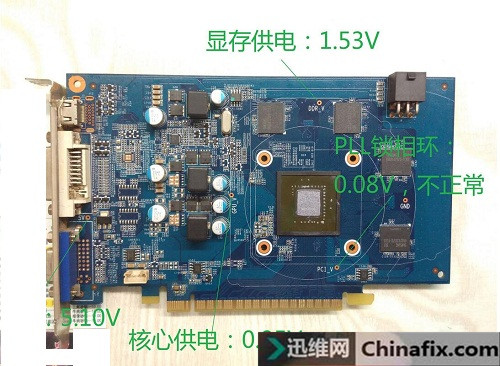

  首先拆掉影驰GTX650显卡的散热,芯片没有BGA加焊的痕迹,看诊断卡走码,无冗余拖沓。显卡的PCB板上有各大供电测试点,我们要进行维修测试。各个供电如图:

影驰GTX650显卡不亮机 图3
影驰GTX650显卡不亮机 图3

  5V:5.10V,正常;
  GPU_V:0.95V,正常;
  DDR_V:1.53V,正常;
  PCI_V:0.08V,不正常。

  看的出来,PCI_V供电不正常,影驰GTX650虎将属于新显卡,显卡图纸很少,具体含义我不是太清楚,对于这个供电,我理解为Intel主板上的PLL锁相环供电,大概是1.0V-1.1V,但是不可缺少的,否则显卡核心不能正常工作,自然就无输出画面。

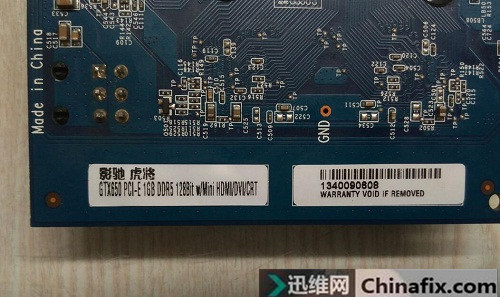

影驰GTX650显卡不亮机 图4
影驰GTX650显卡不亮机 图4

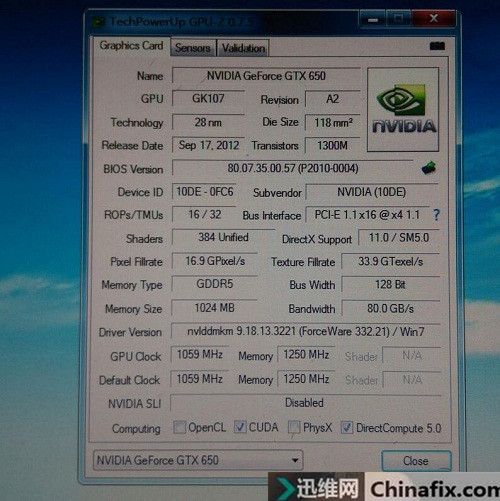

影驰GTX650显卡不亮机 图5
影驰GTX650显卡不亮机 图5

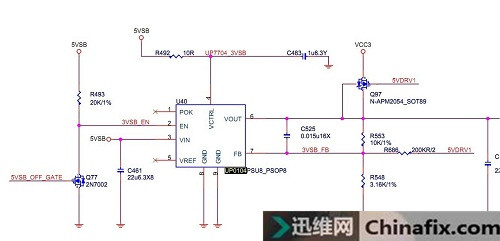

  影驰GTX650显卡的PCI_V供电由UP0104S这个电压转换芯片来提供,找不到UP0104S的定义。找来一份UP0104P的定义图,虽然这两个芯片是无法代换,但大致EN开启,供电输入,供电输出还是一样的。具体看图纸(借用微星MS-7680主板,3VSB供电输出部分)

  实际检测发现,除了3脚供电输入有1.53V之外,其它引脚都是0V低电平。这说明,这个供电是把显存供电来作为转换,因此这个显卡的上电时序是:5V—GPU核心供电、显存供电、PLL锁相环供电。

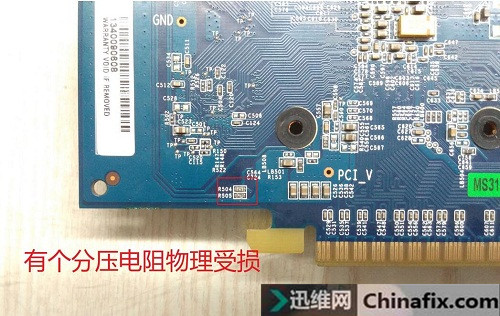

  找2脚EN开启供电出处,跑线到背面,发现了新问题。如图:

影驰GTX650显卡不亮机 图6
影驰GTX650显卡不亮机 图6

  影驰GTX650显卡PCB板上有个分压电阻遭受物理损坏,看标识,应该是个222电阻,和上面的162电阻做成分压出的EN信号。上电后检测,发现222电阻一端是12V供电,另一端是0.08V,经过分压计算,理论上应该出5V左右的EN开启,而主板图纸上UP0104P的EN开启供电正好也是5V左右,因此确定去找一个2.2K的电阻来。

影驰GTX650显卡不亮机 图7
影驰GTX650显卡不亮机 图7

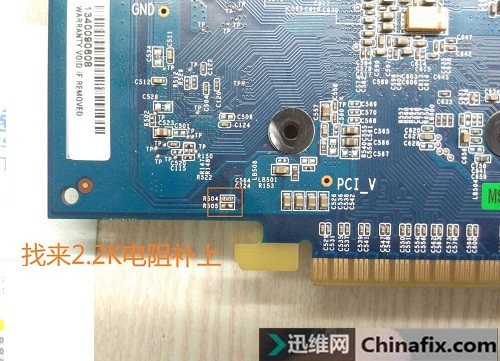

  华硕料板上找到2.2K的电阻补齐后,补锡焊接好,上电测试,显示器完美点亮出LOGO。这时测量这个PCI_V引脚,是1.07V的供电,说明正常。

影驰GTX650显卡不亮机 图8
影驰GTX650显卡不亮机 图8

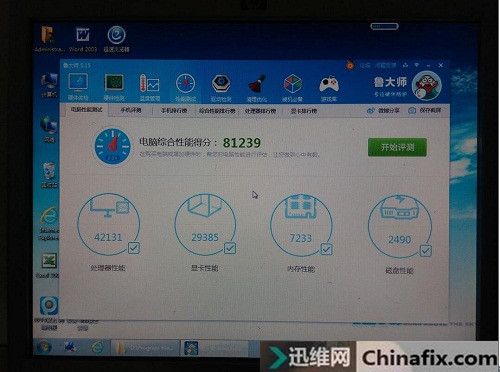

  做个系统跑鲁大师,发现完美过关,到此影驰GTX650显卡正式修复。

影驰GTX650显卡不亮机 图9
影驰GTX650显卡不亮机 图9

影驰GTX650显卡不亮机 图10
影驰GTX650显卡不亮机 图10


  文中图片不清晰查看原文链接:http://www.chinafix.com/thread-962521-1-1.html

  本文作者:迅维ID:轩辕思天
