自从去年从迅维出来从来没有认真发过帖子,咱这段时间有点闲一个案例露露脸,闲话不多说。
昨天同行送来一个华硕A42J的二修机器,板号K42JR,一看是大电流马上报价150,客户留机走了。故障很快就锁定在CPU供电场馆,为了以防万一把PQ8802,PQ8803 PQ8801和电容都一起换掉,

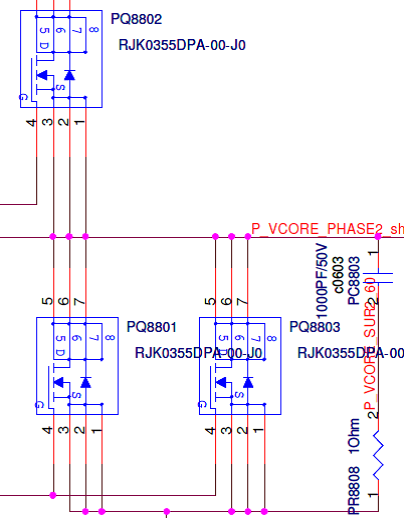

PQ8802
用万用测得公共点对地值恢复正常。

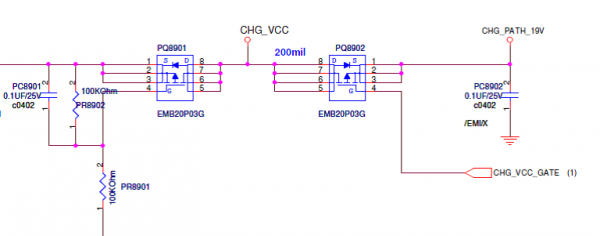

可是通电测试一下子心情跌落到低谷了,天啦不上CPU的状态下电流到0--0.4不断的反复跳,一测公共点的电压也是从8—19V不断的反复跳,哟西,这可跳的嗨了,这个只能慢慢测了,把公共点断开测得 PQ8901极对地短路,原来是PR8901被人换成0欧电阻了,
PQ8901
心里想应该不会导致公共点电压反复跳变吧,估计是行家认为规律不足才这样的,不过还是换成100K电阻了,在接上公共点,还是不断跳变,有个特点就是断开待机3.3V就不会跳变了,但是查完所有的与3.3V有关的电路都没有发现任何端倪,,看来没有那么简单了,此刻我注意到在跳变拉低的同时可调电源灯有保护,看来还有短路保护,只要断开3.3V就不会接上电就反复跳变,按照往常的经验来看如果是3.3后级短路不会导致公共点跳变的啊,看来应该不关3.3的事了,应该还是从公共点电压来着手了,但是为什么会断开3.3的时候19V会是正常的呢,先前是CPU供电那短路,还是从CPU那着手看是不是与其有关,一查 PQ8806 PQ8807的控制级对地阻值为400多,PQ8804的对地阻值为100多,

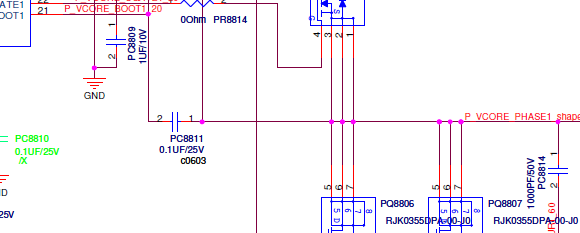

PQ8806 PQ8807的控制级

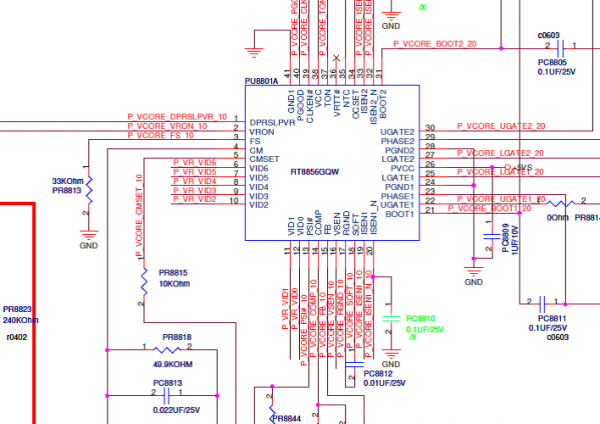

原来如此直接更换RT8856,华硕的这个QFN的芯片不好焊,主要是预留的脚位太短了,哎。焊好后电流还是跳变,还是从0—0.4跳,不过公共点没有跳变了,根据经验查FORCE_OFF#,为低电平了,追查其来源

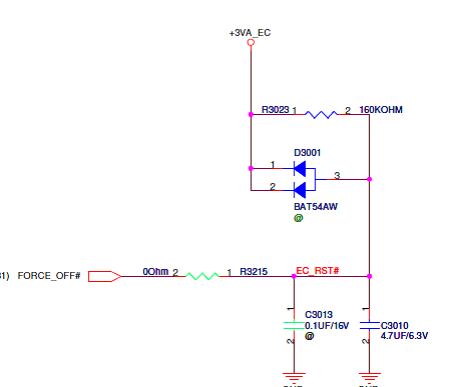

查FORCE_OFF#

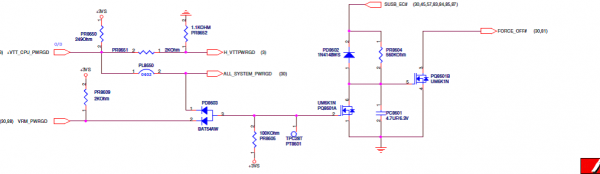

呵呵,没有上CPU, CPU上好后,接上电,自动上电0—0.7A反复跳变,电流到0.7了,再根据FORCE_OFF#信号分析得知,应该是缺PG信号了,从FORCE_OFF#信号入手查复位没有,再查VRM_PWRGD也没有再查ALL_SYSTEM_PWRGD有了,由此推断是VRM_PWRGD造成不断跳变的原因,一查CPU供电,我的天啦居然没有电压出来,哎看来走弯路了,那就查查CPU供电芯片条件吧,
查查CPU供电芯片条件

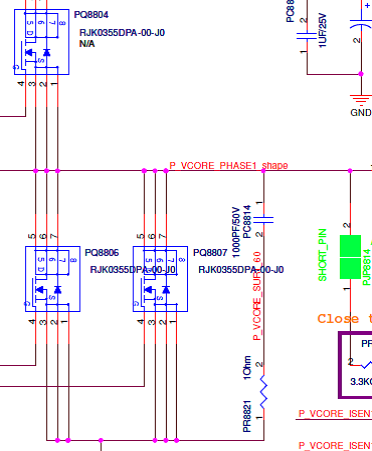

1脚为0V ,2脚为3.3 ,3脚频率设置电阻正常 6.8.9.10.11.12.也正常,13脚为1.05V,21、31没有电压,这就奇怪了芯片已经换了控制级对地正常,难道芯片是坏的,不会吧,哎,再换个试一试,换好后,接上电电流不跳了,一直到1.2A去了但是不跳变,心想这下应该好了吧,靠,突然来个大电流,又变到0—0.7跳变了,哟西,不会吧一打场效管G级,下管PQ8806和PQ8807对地为0了,这、、、、、、、、又挂了,哎。这个是怎么回事啊,再换个RT8856,这次得好好查一下了,不能长时间上电了,用示波器测得上管PQ8804的G级幅度只有5V,看来升压电路出问题了,先直接换个PC8811 再测PQ8804的G极,
测PQ8804的G极

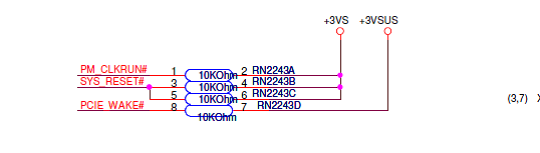

幅度正常了,再次接电,电流跳变正常了,接屏哈哈久违的华硕LOGO出来了,装机测试,*脏话*新的问题又来了,关不了机关后电流在1.3重新跳到2.0亮机,完了,我的心情像是被冷水泼了一样,拔凉拔凉的,哎,再测呗,根据以前经验来,直接测PCIE_WAKE#,哈哈被我逮个正着,电压只有1.6V了, 找到源头看是不是被其他电路拉低的,直接短接下,哈哈开关机正常,那么可以确定是这个电阻问题了,果不其然,拆下来测得阻值变成500多K了,
华硕LOGO
找个电阻换上,换上,开关机一切正常,装机后,卡LOGO,上天啊,要不要这么折磨人啊,一个个拆,拆光驱还是卡,拆硬盘不卡了,幸好不是大问题,换个装机测试硬盘上去,不卡了,哈哈,自此此机维修完毕。
