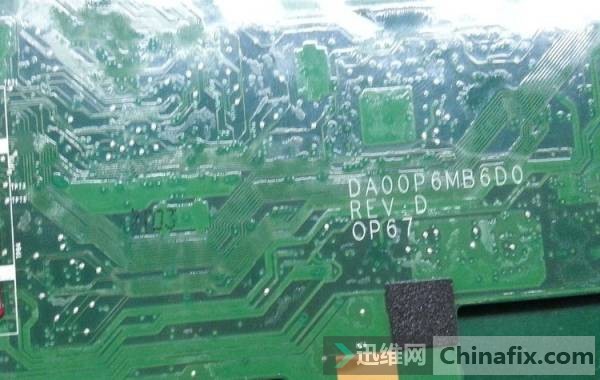

型号:HP CQ 61
板号: DA00P6MB6D
REV: D
OP67
芯片组: PM45 + IBM

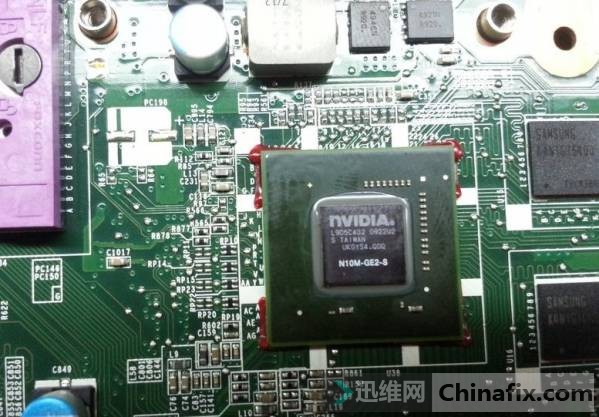

显卡 : N10M-GE2-S,四个显存

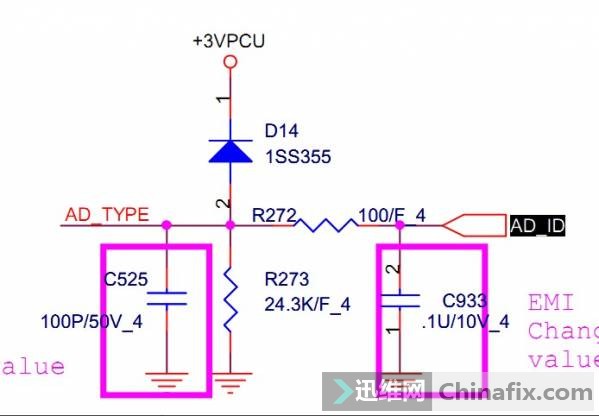

今天运气不错,刚把手头板修好,老师又给我一片。接过板外观检查一下,发现有两处掉件,不过没有完全脱落,先用烙铁补上。打值都正常,由于没有专门适配器插口,看一下板号,找到图纸,发现有一个适配器中间针信号AD_ID,经过转换AD_TYPE成信号,最后到EC,怕过不了保护隔离,就先去请教阿林老师,老师说连只进EC可以不用管。回去分析了一下图纸,确实保护隔离用不到这个信号,应该是做功率识别用的。

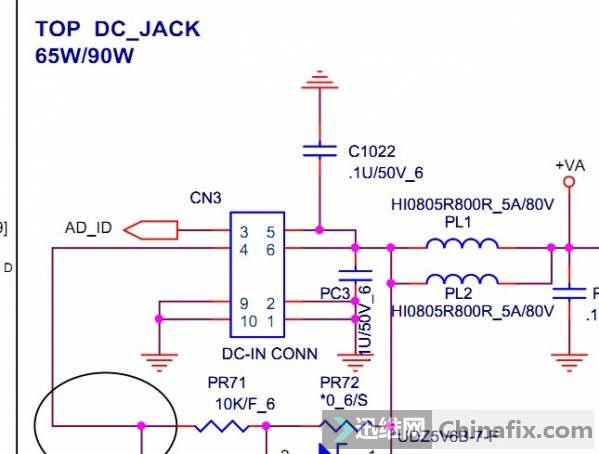

TOP DC_JACK
信号AD_ID

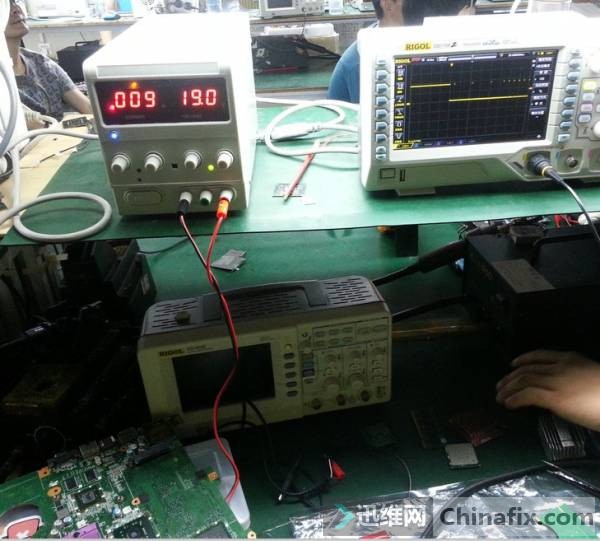

焊好烧机线上电,电流0.009A,触发还是0.009A反复试了几次没反应。 不触发。。。。。。慢慢查吧,先查公共点电压正常,开关针3.3V、EC待机供电,复位都有。晶振两脚电压一个1.5V,一个1.7V感觉有点高,用示波器测频率正常就先不管了,RSMRST#电压正常。

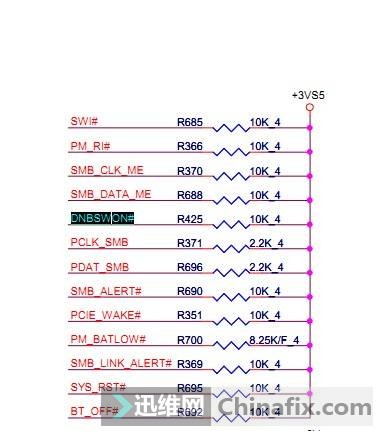

找到开关连接到EC 19脚NBSWON1# 触发开关有跳变,再找到EC到南桥的DNBSWON#1(PWRBTN)信号发现没有跳变,查图发现DNBSWON#1连接到D18,测二极管一端有3.2V,一端没有电压,查图发现是由+3VS5上拉,

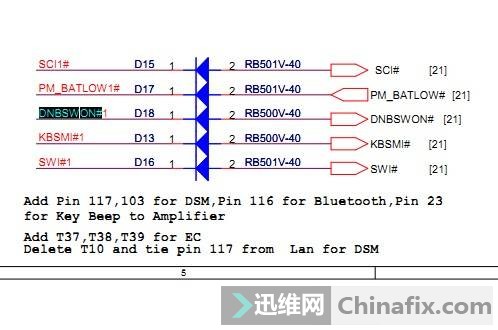

南桥的DNBSWON#1(PWRBTN)信号
南桥的DNBSWON#1(PWRBTN)信号

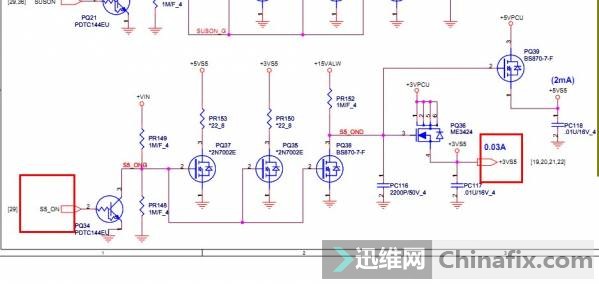

同时+3VS5是南桥的待机供电,由S5_ON开启,+3VPCU转换的。测+3VPCU电压正常。S5_ON没有电压,打值没有短路,说明EC没有发出S5_ON。
由S5_ON开启

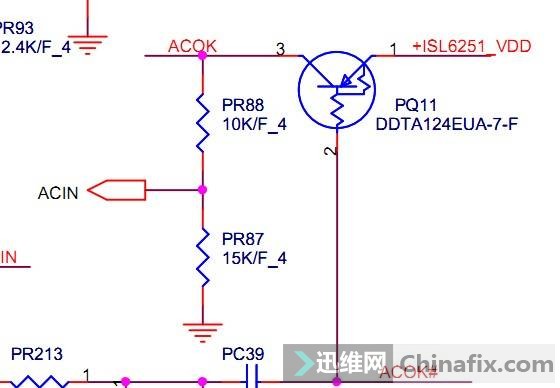

突然想到还有一个适配器检查信号没有查,查图发现ACIN是由两个电阻分压得到的,并连接到EC 86脚,测这个信号也正常。
适配器检查信号

没思路了。 还是请教一下老师吧,老师说:“你去查一下BIOS,可能要刷一下” 用示波器,测1脚有波形,6脚时钟也正常。于是,上网找BIOS,找半天没找到同样型号的。正好老师那边有一块同样的板,先试了一下老师可以点亮的,发现一个问题这块板待机电流稍大一点0.01左右。于是,把我的BIOS换上发现,以前好的板待机电流也只有0.009了.
我的BIOS

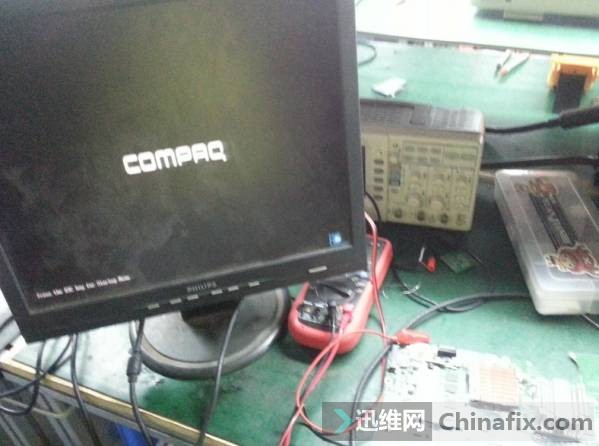

并且不能触发,问题找到了,EC程序坏造成触发开关后没有发出S5_ON,马上借编程器,刷上,直接能够点亮了。
发出S5_ON

上网找BIOS时发现不止我的这块板有这个问题,把我备份的上传了,由于第一次传BIOS,怕说明有误,把细节图传上。
传BIOS
bios细节图

感觉写的还可以,记得给加分奥:handshake , 感觉思路不对的,帮忙指点一下,修机器就怕思路错了,走弯路。

图纸加点位图:http://www.chinafix.com/thread-766166-1-1.html
