拿到一块DELL JM6的板。

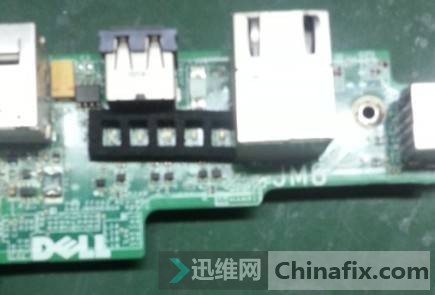

DELL JM6的板
首先,老规矩,拿到板外观检查,打值都没问题.可以上电。测公共点,3V/ 5V内存,桥供电都正常,上假负载,测有CPU复位, 直接找老师借CPU,内存。还是习惯性用示波器示波器挨个抓一遍。ADS#、LPC_FRAME#、PCI_FRAME#波形都正常,继续抓内存SMBUS,可示波器探头戳在主板上一点反应都没有.把内存拆下来,测内存供电,基准电压,VTT,SPD电压都正常,打值吧,当打值到 系统管理总线是发现,两条线都是无穷大。
打值
打值

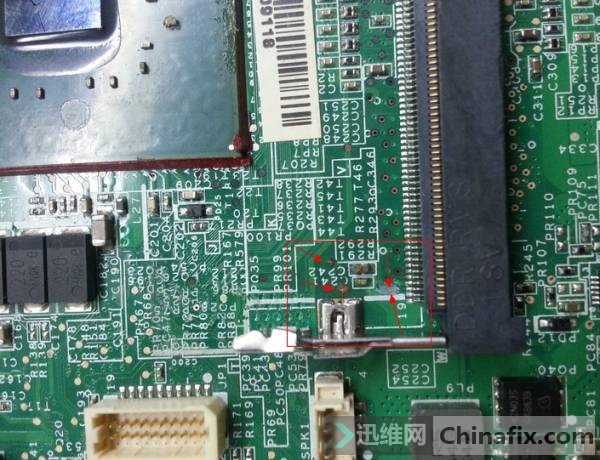

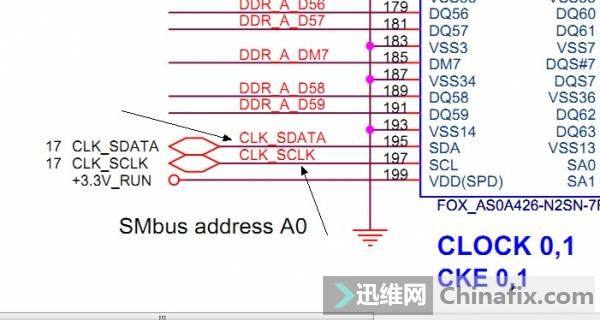

不会吧,开始怀疑假负载有问题。找到从内存槽把195,197脚位连接的线刮开一点,直接打值,同样还是无穷大。 感觉应该断线了,打开电路图,查找信号来源,分别连接到另一个内存槽和Q21,Q22 MOS管S极。 用万用表测都是无穷大,跑线发现有一个测试点,氧化了,刮开直接测一端同一端不通,哈哈一下就找到了。

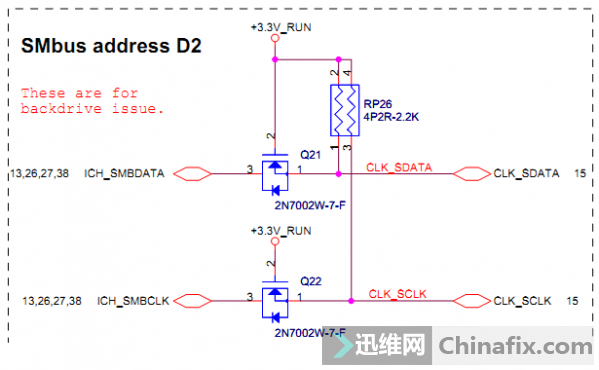

内存槽和Q21,Q22 MOS管S极
内存槽和Q21,Q22 MOS管S极

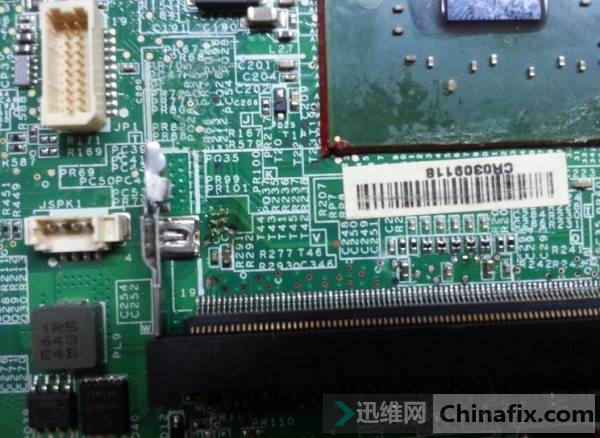

刮开补线, 发现周围的点也有腐蚀的一起刮开上点锡。 信号线,太细了,焊接半天。容易焊好一遍,再焊接另一边的时候,又都掉了,最后,用镊子按住焊上的。

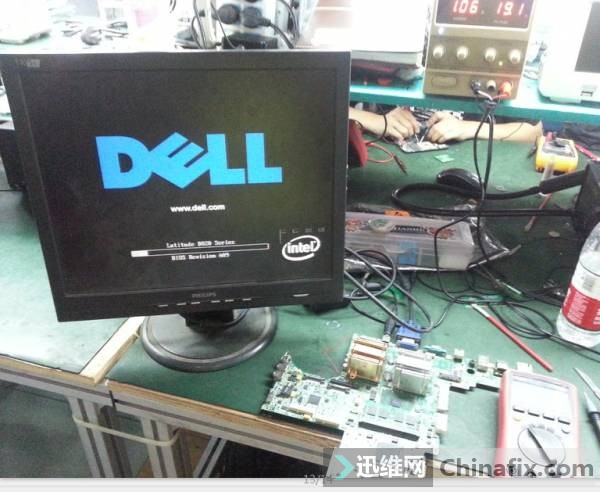

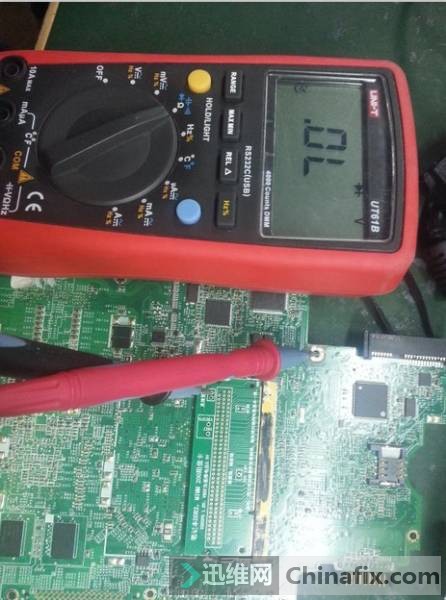

补好万用表测量,这下通了,直接装上内存。插上显示器。显示了,DELL
补好万用表测量

上我新买的示波器,再抓一组内存SMBUS波形。呵呵,又学一个经验,这种测试点很容易氧化断线。

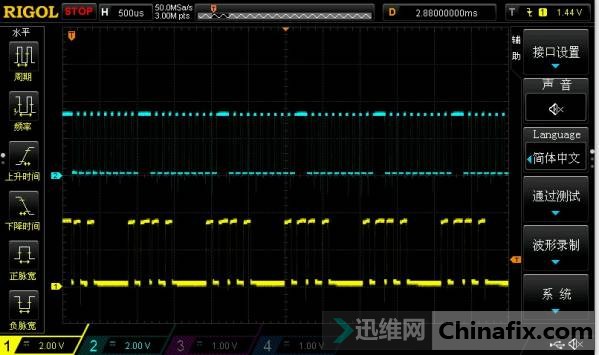

内存SMBUS波形

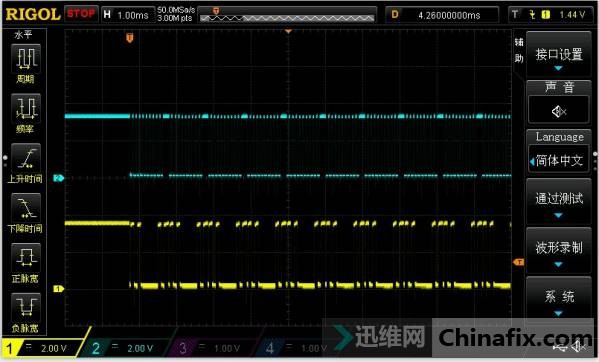

波形放大后效果
波形放大后效果
