液晶显示器原理与构造

更新时间:2017-05-17 浏览量:463

  液晶显示器原理与构造,关键零组件包括玻璃基板、彩色滤光片、偏光片、驱动IC、液晶材料、配向膜、背光模块、ITO导电薄膜,还有其它Cell制程要用到的材料及化学用品等。而在主要构造的用途方面,接下来以主动矩阵驱动方式的液晶显示器来说明,首先由背光源的光线照在偏光板上,光线在穿过偏光板后,会被偏极化(也就是偏极化后每一个光线的分子,在能量、相位、频率和方向上的特性都会相同。),偏极化的光线会穿过液晶,因为液晶分子的排列方式被电极产生的电压影响,因此液晶可以改变偏极化光线的偏光角度,不同的偏光角度造成出来的光线强度会不同,不同强度的光线再经由彩色滤光片的红、蓝、绿三个画素,就会显示出各种不同的亮度和不同颜色的画素,最后再经由各个画素就可以组成肉眼看得到的各种影像和图形。

液晶显示器原理与构造

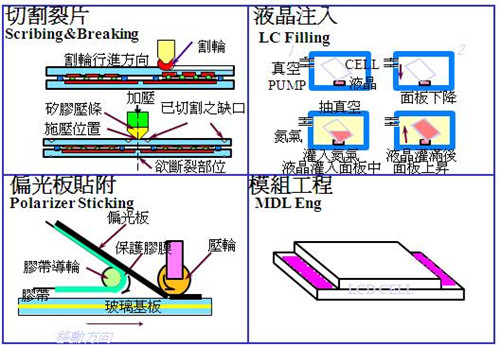

液晶显示器原理与构造 图1

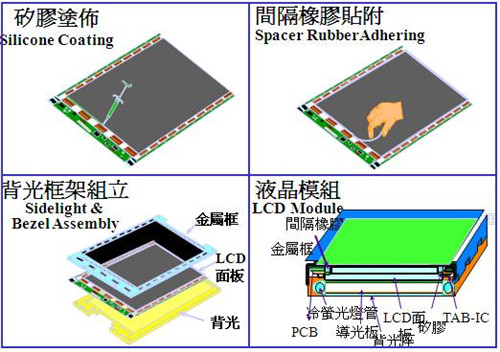

液晶显示器构造 图2

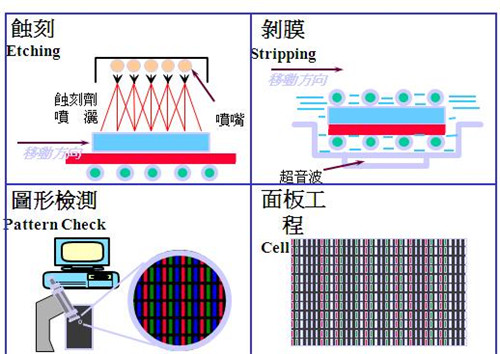

液晶显示器原理与构造 图3

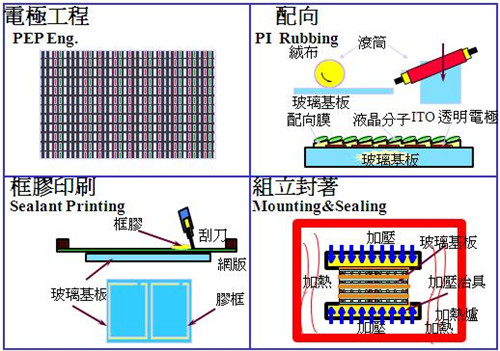

液晶显示器原理与构造 图4

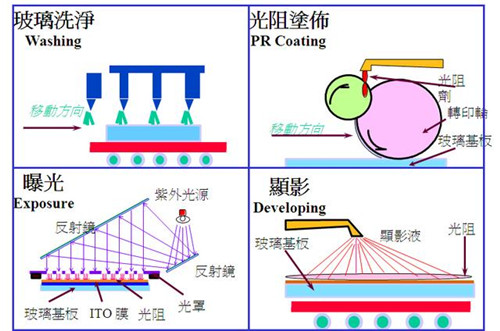

液晶显示器原理与构造 图5

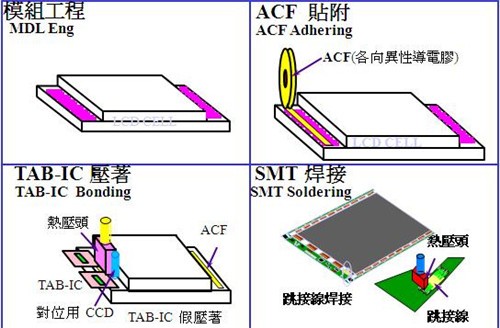

液晶显示器构造 图6

  以上就是小编给大家带来的液晶显示器原理与构造,是非常详细的图解,感兴趣的朋友快来围观吧。

  液晶电视机常见故障维修的相关主题帖:http://www.xinxunwei.com/yjwx/12016565.html
