海信LED55K20JD液晶电视机大屏维修过程

更新时间:2017-05-25 浏览量:1406

  客户的海信LED55K20JD液晶电视机大屏坏了,说请人维修要1K+的维修费用。所以送到我处,送来时通电有开机音乐,红灯亮,用遥控器开机红灯能转蓝灯,无图像。说明待机电源完好,遥控电路完好,能接收遥控指令,也说明主板已开始工作。问题应该出在高压板或屏灯上,拆机检测以进一步确定故障根源。

  检查的最终结果是屏灯损坏,因其中一灯珠电极与背面铜箔烧短路,瞬间大电流将前端几根灯条悉数烧毁。在对电路进行全面检查后,确认无短路故障后,更换灯条,通电测试,机器恢复正常。

  LED大屏拆屏、移屏确实有一定的难度,需要细心并事先要做好准备工作,否则一旦碎屏或折断屏线会损失惨重。

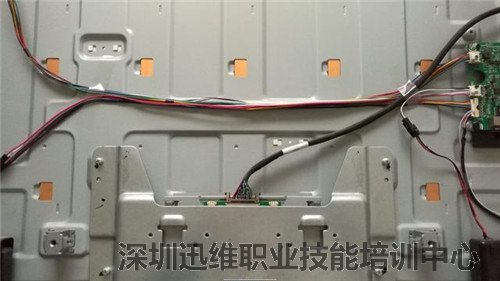

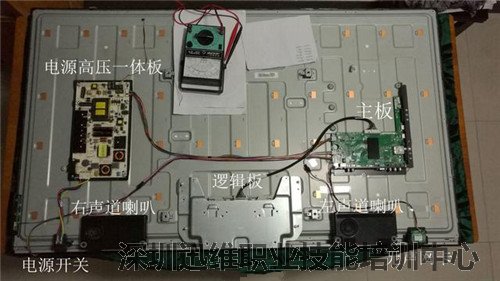

  内部全貌及布局

海信LED55K20JD液晶电视机大屏维修过程 图1

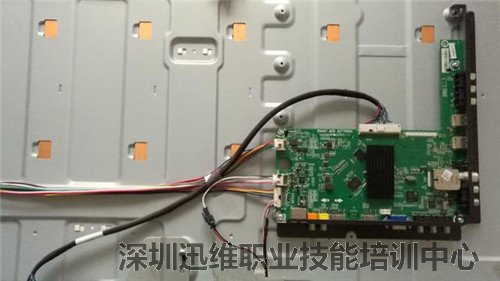

  主板位置及连线


海信LED55K20JD液晶电视机大屏维修过程 图2

  与屏连接的逻辑板


海信LED55K20JD液晶电视机大屏维修过程 图3

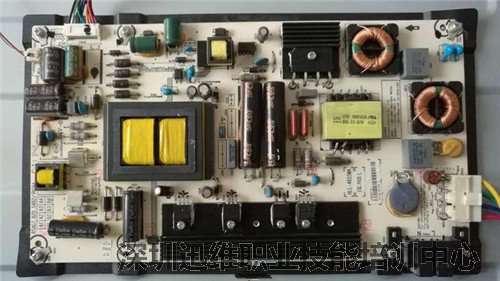

  电源板正面特写


海信LED55K20JD液晶电视机大屏维修过程 图4

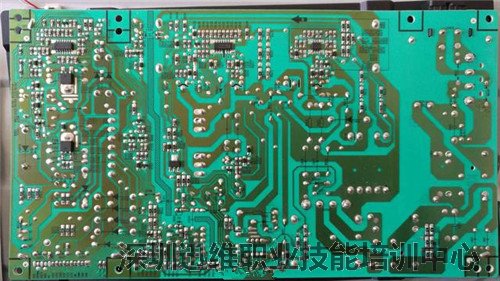

  电源板背面特写

海信LED55K20JD液晶电视机大屏维修过程 图5

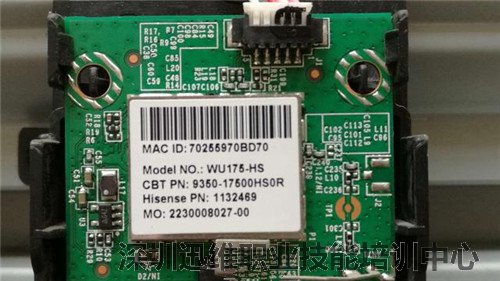

  无线网卡特写

海信LED55K20JD液晶电视机大屏维修过程 图6

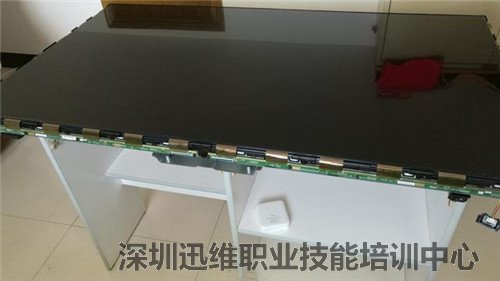

  拆下的液晶屏

海信LED55K20JD液晶电视机大屏维修过程 图7


海信LED55K20JD液晶电视机大屏维修过程 图8

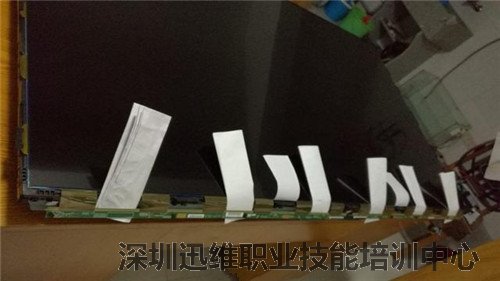

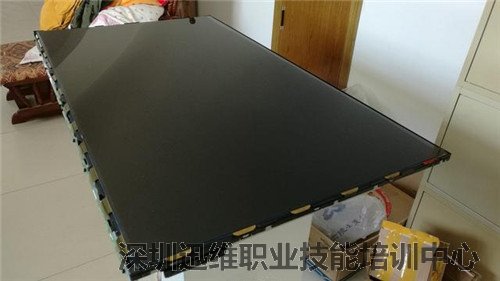

  移屏时临时用纸条将屏线挑起,防止被勾挂损坏。

海信LED55K20JD液晶电视机大屏维修过程 图9

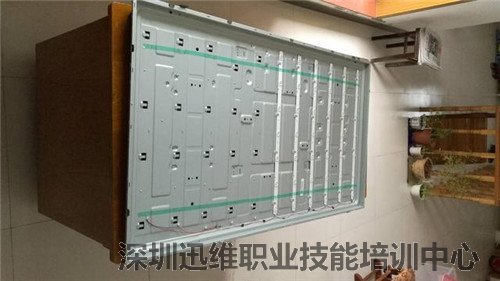

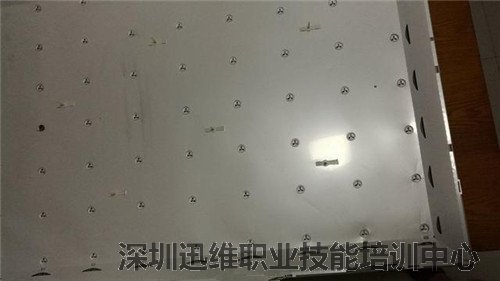

  灯箱内部情况

海信LED55K20JD液晶电视机大屏维修过程 图10

  用表测量,将已损坏的灯条取下
海信LED55K20JD液晶电视机大屏维修过程
海信LED55K20JD液晶电视机大屏维修过程 图11

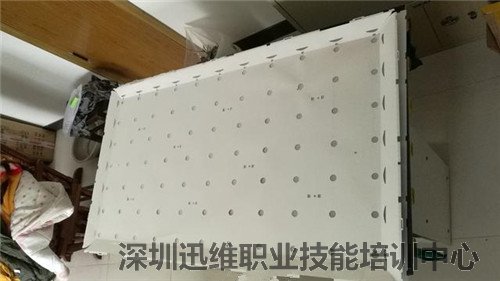

  灯箱反光纸

海信LED55K20JD液晶电视机大屏维修过程 图12

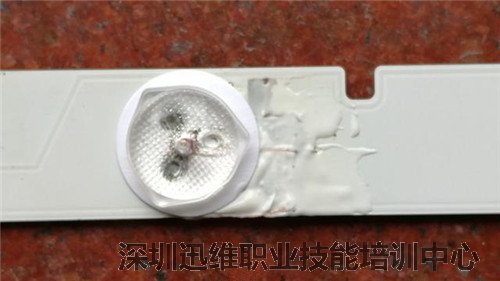

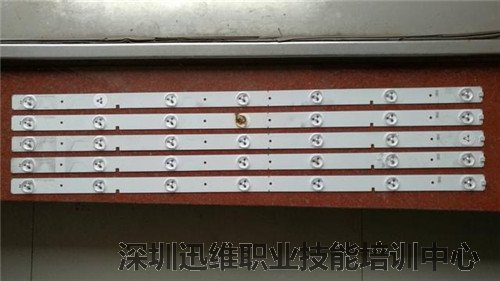

  已损坏的灯条
海信LED55K20JD液晶电视机大屏维修过程
海信LED55K20JD液晶电视机大屏维修过程 图13

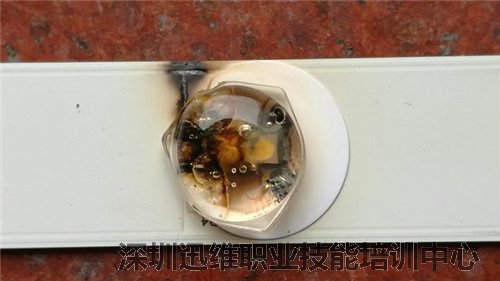

  损坏严重的灯珠

海信LED55K20JD液晶电视机大屏维修过程 图14


海信LED55K20JD液晶电视机大屏维修过程 图15

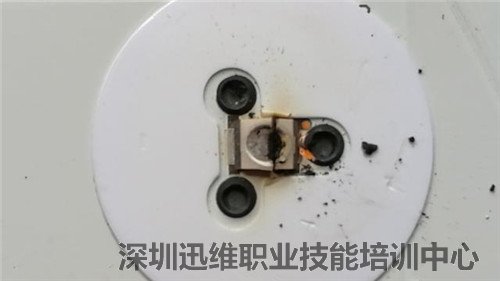

  就是这颗灯珠与背面铜箔短路了

海信LED55K20JD液晶电视机大屏维修过程 图16

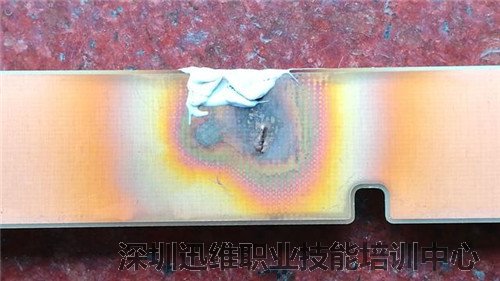

  短路点,铜箔都烧黑了

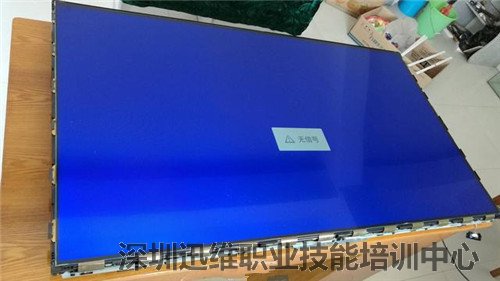

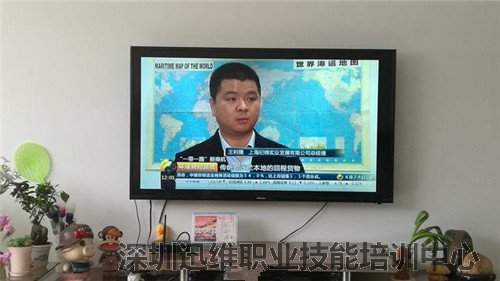

  更换灯条后通电测试



  电视机修复后重新恢复正常工作。



  海信液晶电视主题帖:http://www.xinxunwei.com/yjwx/11296547.html
