 希捷7200.11固件门故障恢复实例

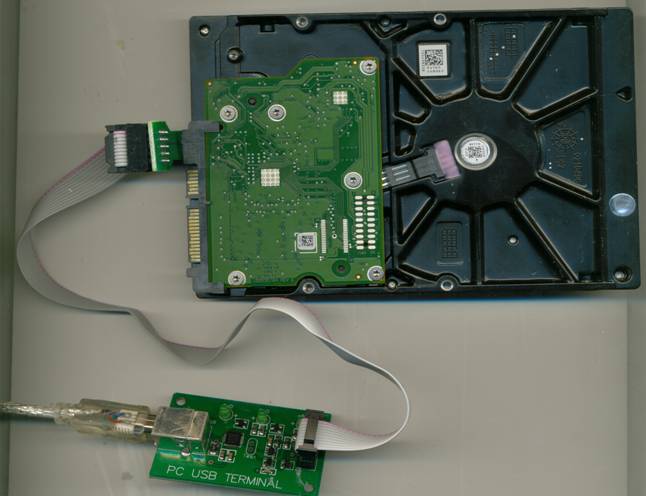

希捷的固件门想必大家都听过了,以下是指令线接法,千万不要接错了,否则,就出不了指令了。



固件门硬盘的故障现像主要有:

1BUSY灯常亮(一直不就绪)

2LBA=0 容量为零

3、全盘感叹号(全盘坏道)

4、前面好,后面全坏等。今天我们处理的是一直忙,不认盘的故障。

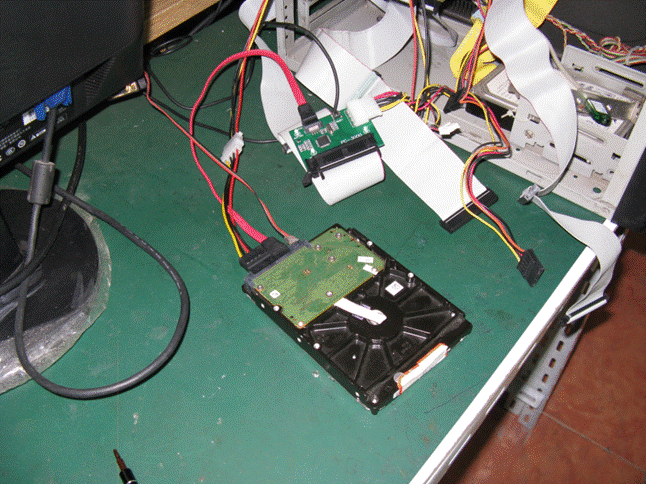

 1、断开电机与板的连接(可以用名片纸隔开)

如下图:

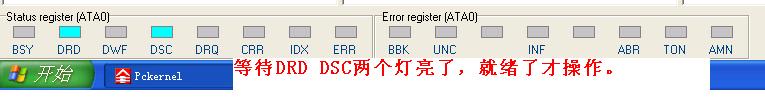

 2、接上数据线,指令线,电源线等待硬盘就绪。

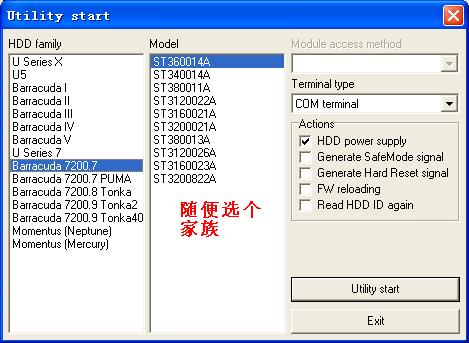

 3、进入ST菜单随便选一家族。


 4、改传输速度为38400(注:必需要改)


点完OK以后,肯定会报一个错误,直接确定就好了。

5、在菜单上点“断电”再“通电”(因为,硬盘目前是不就绪状态)

6、按下CTRL+Z键,会出现F3 T>

7、输入/2转到2

8、在F3 2>中输入Z让电机停转(Z是大写)

9、取出名片纸,用螺丝刀装好电路板(轻轻的,不要碰到数据线电源线,不要移动硬盘,万一移动了,或者碰到了,就重新来过。)

10、在F3 2>输入U 让电机起转

11、输入/1转到1

12、在F3 1>输入N1来复位SMART

到此一直忙不认盘故障解决了,如果,容量不对,现实为0的话,就要操作另一个指令,指令是:m0,2,2,0,0,0,0,22
