硬盘维修-西数USB3.0接口改SATA的方法

来源:未知    更新时间:2018-05-09    浏览次数:


西数USB3.0移动硬盘改SATA接口

    WD原装USB接口硬盘改串口读固件修复方法,找BIOS一样的大小一样的板子,比如1672 1692,可以代替好多,用编程器读取BIOS,在写回去,就可以了,当然也可以改串口电路,其实,这种一体移动硬盘,就是把移动硬盘盒子,集成在了硬盘电路板上。

以下为USB接口的西数硬盘连接专修的方法:

第一步:

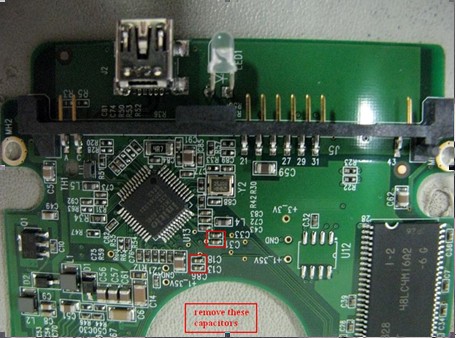

卸下电路板,然后用热风枪将这四块电容从电路板移除,如下图所示:


第二步:



此操作还需要SATA数据接口。如下图所示,最长的三根针脚是接地线的,其余的四根针脚是数据接口针脚。



第三步:







电路板上的E71,E72,E73E74针脚是属于数据接口针脚,如上图所示,另外用红色标记的四根针脚是地线。



第四步:

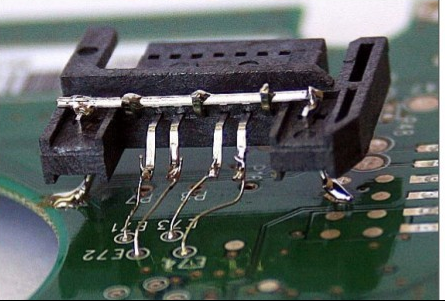

SATA数据线焊接到电路板上相应的针脚,数据就可以正常的传输了。
