苹果AIR A1466进水不通电 不复位维修案例

更新时间:2016-07-26 浏览量:364


  机器型号:苹果AIR A1466

  故障描述:进水不通电 不复位

  苹果AIR A1466进水不通电 不复位维修方法/过程:

  客户送来一台苹果A1466笔记本电脑,客户说进了点水,前一天还是好的,第二天就不能用了。一般苹果进水的只要不是很严重估计刷一刷就会好。刷好后,直接通电,发现电源接口指示灯都不亮。

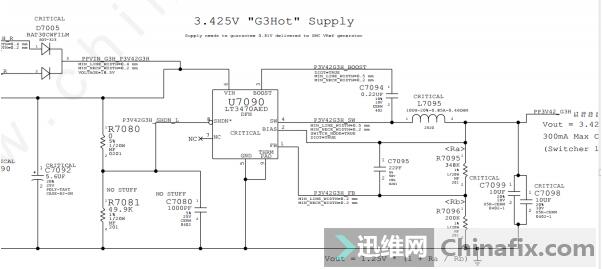

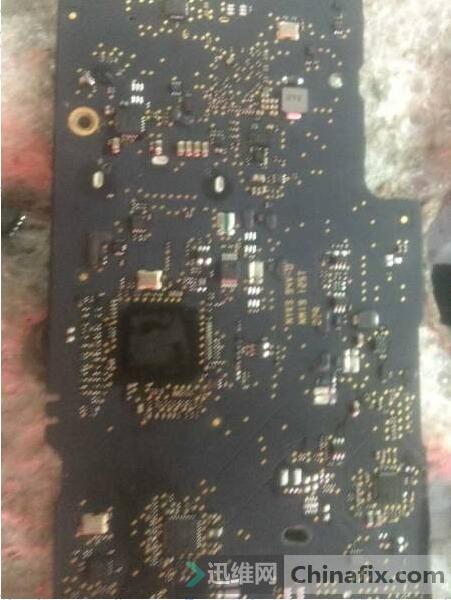

  直接拆开发现充电芯片都烧了个洞。板子上无太多进水的痕迹,先换个充电芯片再说,换完ISL6259,本人有个习惯板子拆出来了,上电之前先打下全板大概阻值,一打就发现问题了。L7095对地短路。查图纸:


  发现L7095为待机的3.42,这个短路比较麻烦一看去的地方很多。直接烧机大法吧。一烧机摸下EC发现很烫,看来可能是EC挂了,直接把EC拆下来。再次测量发现3.42对地没问题,看来是EC的问题了,直接换EC。

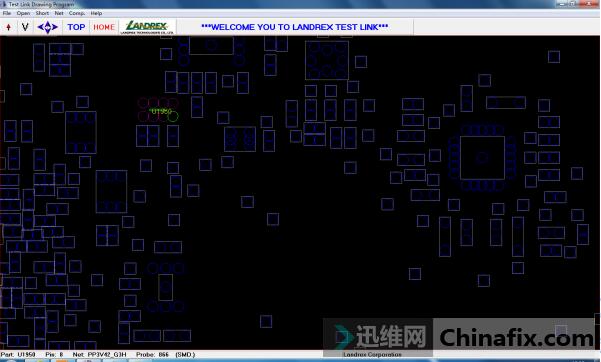

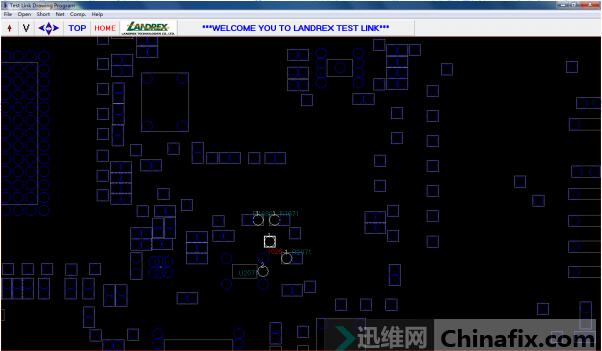

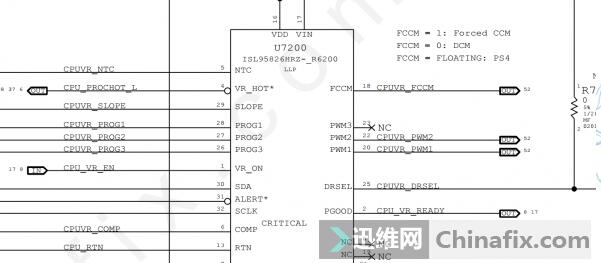

  换完之后可以触发了,但是不显,看来高兴早了。按照正常时序来吧。测量供电,发现内存供电等都正常。CPU供电都正常了。直接再测PLT_RST吧,看点位图找到测试点。


  测量PLT_RST发现无电压,测CPUPG。

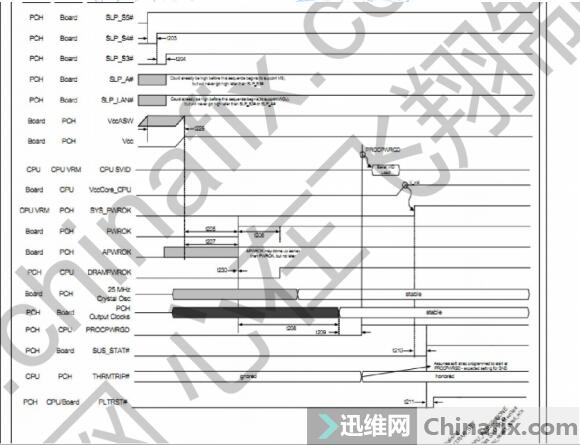

  CPUPG正常啊。这下没思路了,想起论坛杨老师发的HM6X的白皮书。按照时序来既然CPU电压正常,那么就按照时序来吧。

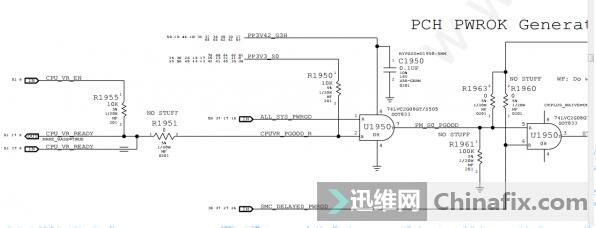

  接下来就是SYS_PWROK了,图纸上找到SYS_PWROK。

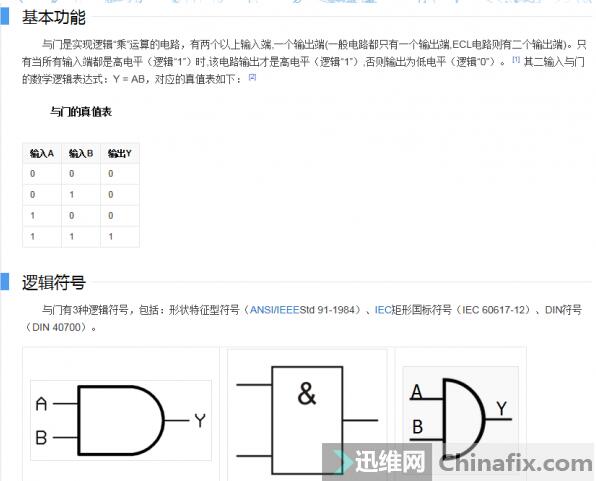

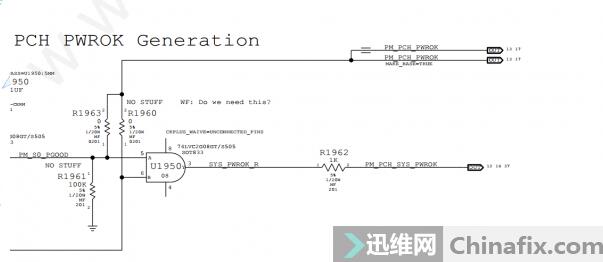

  测量到SYS_PWROK为0V,不正常。这个U1950是与门,老维修的朋友肯定都知道这是怎么工作的,为了照顾新人。


  上面的意思就是当AB为高电平的情况下Y才会输出高电平。就是当U1950的5脚6脚都为3.3V的情况下3脚的SYS_PWROK才会输出为高。这里的6脚是SMC_DELAYED_PWRGD,测量6脚为3.3V正常,5脚也为高。这里如果5脚不正常的话,就需要往前面看了。

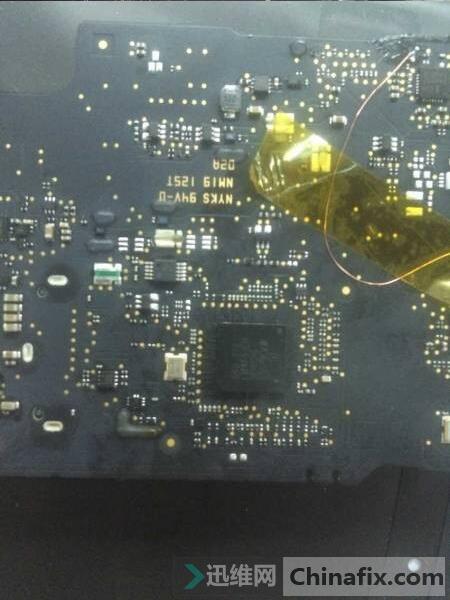

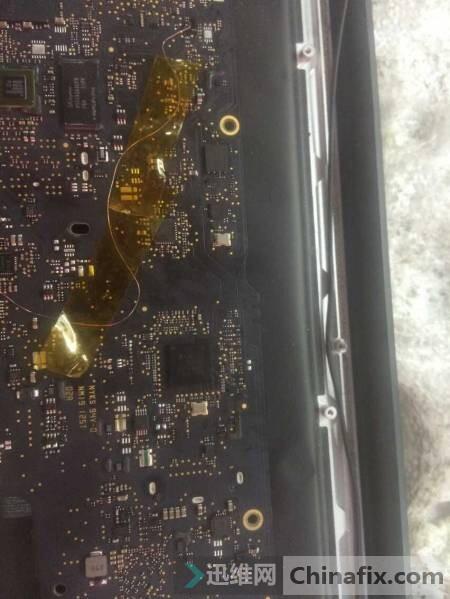

  5脚是和7脚连在一起,这里要为高的话也需要1脚和2脚都为高。2脚是CPUPG,前面测量正常,ALLPG是1.8VPG还有5V,1.05V,内存供电的PG。都正常才会发出的。既然5脚6脚都正常,那么7脚无输出难道是U1950坏了?判断它坏之前先测量下芯片的供电和地。测量发现8脚供电PP3V42G3H无电压。而且电容C1950有点发霉发黑的感觉,直接拿掉C1950,还是无电压。看来这是断线了直接飞线上来。

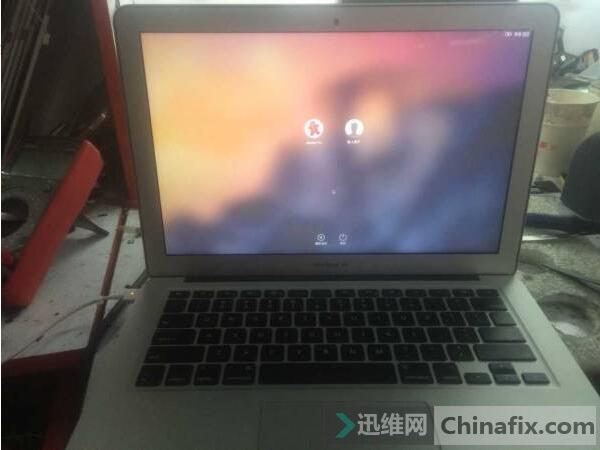

  再次上电测量发现SYS_PWROK正常输出3.3V了。发现电流几次跳变,直接接屏,亮机。到此苹果AIR A1466进水不通电 不复位维修完美修复。
