小修联想E430,LA-8131P进水机

更新时间:2014-09-27 浏览量:729


来迅维学习笔记本维修培训科目已经差不多了一个月,今天自己动手处理一台联想进水机,具体型号如下:

机型: 联想E430

板号:LA-8131P

故障:进水

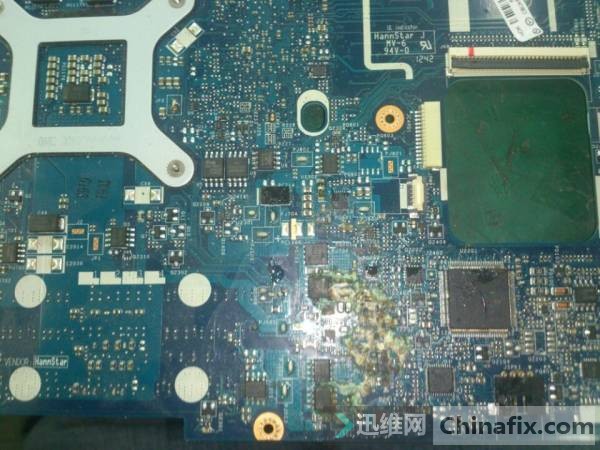

开始维修:腐蚀的都用小刀挂掉,清理完毕。打公共点对地阻抗,5欧姆,短路。断开PJ501时不短了。拆掉2个大滤波电容,OK。短路排除。通电,待机0.004.测量有3V 5V,触发0.3A掉电,开始以为是有电压没出来。准备去查后面电压的时候,突然自动触发,电流一下上到1A左右,来回小跑几步,电流到0.5A。心想,难道亮机了?拿示波器来玩玩。测得下面的波波。

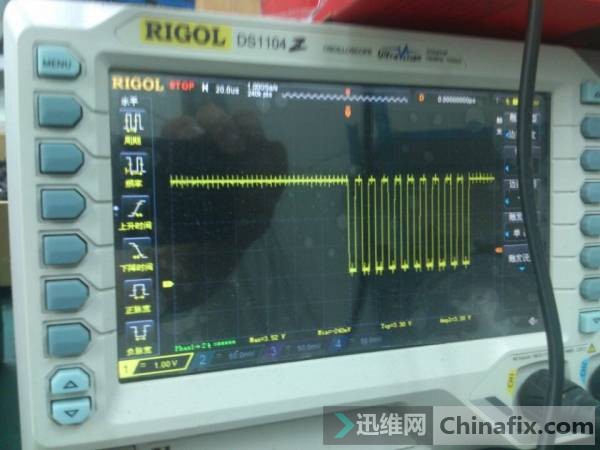

单次抓的内存排阻。

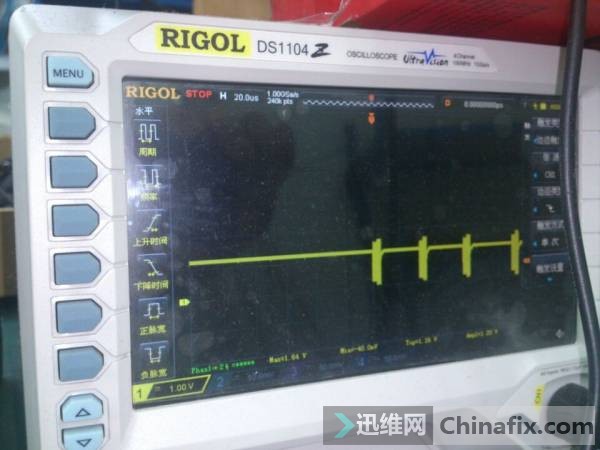

屏接口 EDID_CLK。

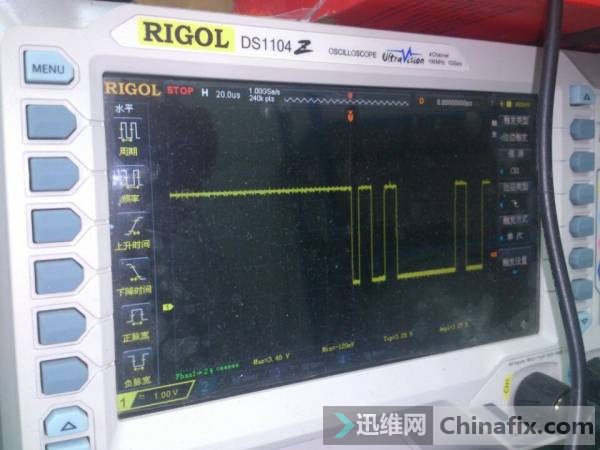

屏接口 EDID_DATA (這是没认到屏码片的)。

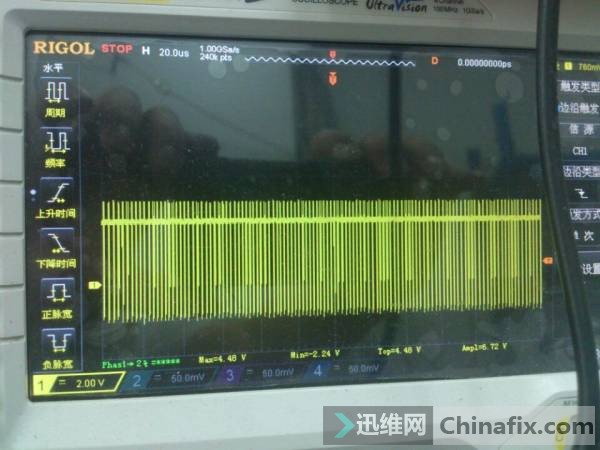

最后来张亮机的。




文章来源:迅维网
http://www.chinafix.com/thread-758542-1-5.html
