CPU供电芯片引起联想本本掉电维修
更新时间：2014-09-29 浏览量：634
机器：联想Z380 广达代工
拆机目测没有发现什么可疑之处，用表测主板上关键测试点对地阻值都正常，接上可调电源测试发现CPU电压没有出来。见下图：
看CPU供电芯片是ISL95831HRTZ。见下图：

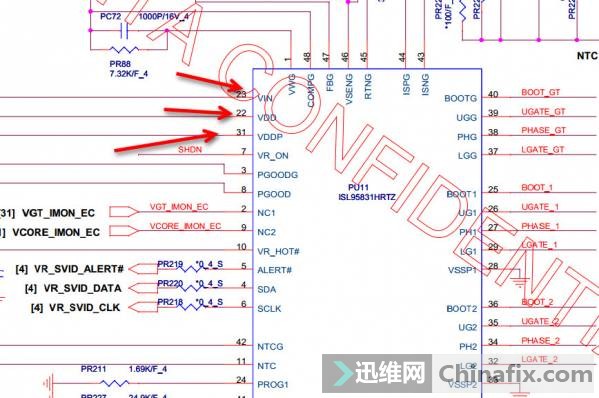

经测量CPU芯片的供电正常。见下图：
继续测量发现VR_ON脚的SHDN信号只有0.85V上下。见下图：
查SHDN信号的来源。见下图：
经测量电阻PR841脚有3V，2脚输出电压只有0.85V。见下图：
怀疑电阻和滤波电容有问题直接更换了还是一样。怀疑是被芯片拉低了，断开芯片与电阻PR84的连接测量电压恢复正常。问题找到了在别的板上拆了一个换上再次测量电压已出来。机器修复，还得定块芯片。
文章来源：迅维网
http://www.chinafix.com/thread-803747-1-1.html
