苹果A1286高温掉电不开机维修

更新时间:2016-10-07 浏览量:807

  机型:苹果A1286

  板号:820-3330-B

  故障:客户描述高温,系统装到一半就掉电,再也开不起来。

苹果A1286高温掉电不开机维修

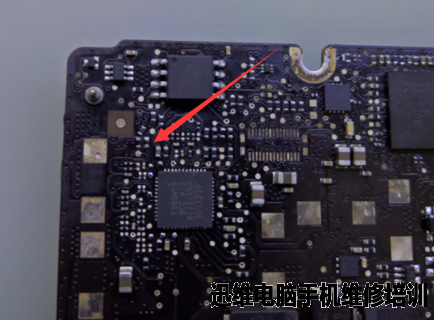

苹果A1286高温掉电不开机维修(图1)

  接可调电源电流上到0.3反复掉电,用示波器测各大供电,发现除CPU供电、集显供电外其他供电都已经出来了。按照7系列时序,PM_PCH_PWROK已有,25M晶振已起振,有读取BIOS的动作,桥已经发出CPU_PWRGD。

  CPU供电IC是MAX17511,测18脚,CPU一直在发SVID给MAX17511,芯片的上下管G没有动作,换个芯片一样。测芯片条件最后发现TON有个电阻变大了,如下图:

苹果A1286高温掉电不开机维修
苹果A1286高温掉电不开机维修(图2)

苹果A1286高温掉电不开机维修
苹果A1286高温掉电不开机维修(图3)
  更换后OK。

苹果A1286高温掉电不开机维修
苹果A1286高温掉电不开机维修(图4)
