华硕A53S通电不开机维修一例
更新时间：2016-11-30 浏览量：672
【机器型号】：华硕A53S
【故障现象】：通电不开机
【维修过程】：

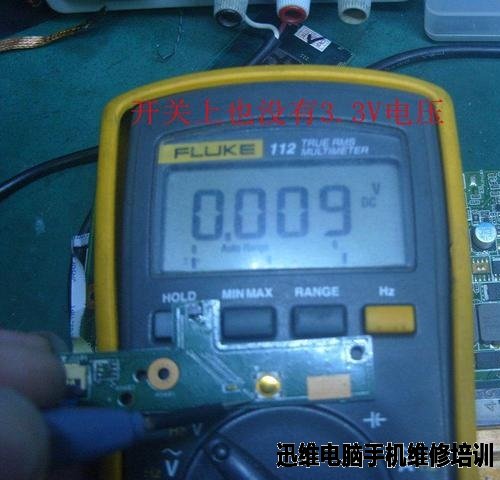

待机电源没工作，开关也没有3.3V。
图1 华硕A53S不开机维修

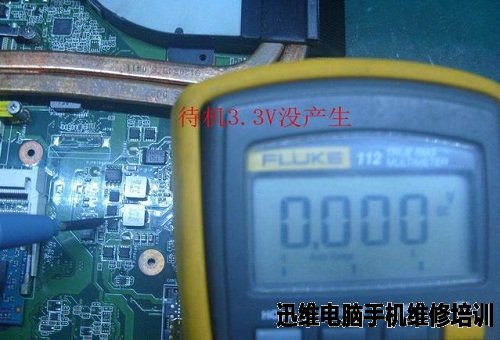

待机3.3V供电也没有。
图2 华硕A53S不开机维修

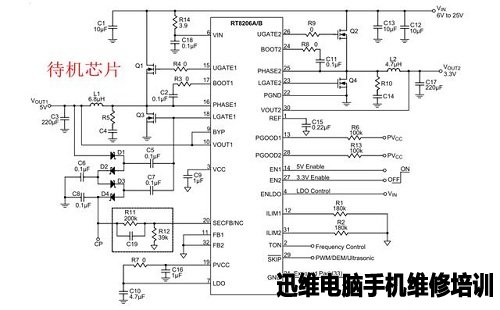

待机芯片没有工作有可能保护隔离没过，量公共点有19V说明保护隔离已能过。
接下来测量待机芯片工作条件19V供电正常，LDO输出正常，REF电压2V正常，14 27脚开启EN没有电压（没有开启就没有待机3 5V）。
图3 华硕A53S不开机维修

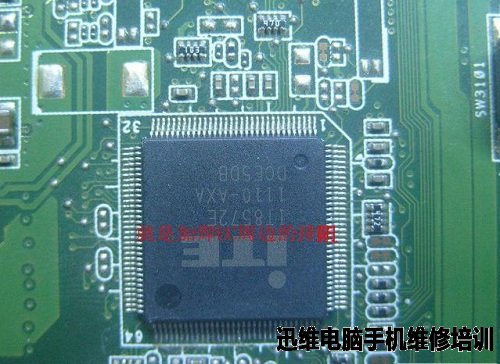

供电26、74、127正常。
时钟2脚高电平。
复位14脚高电平正常。
17脚 LID_SW# 高电平正常。
ACIN高电平正常。
华硕排阻是出了名容易坏，不管是台式主板还是笔记本排阻很多是通病。
图4 华硕A53S不开机维修

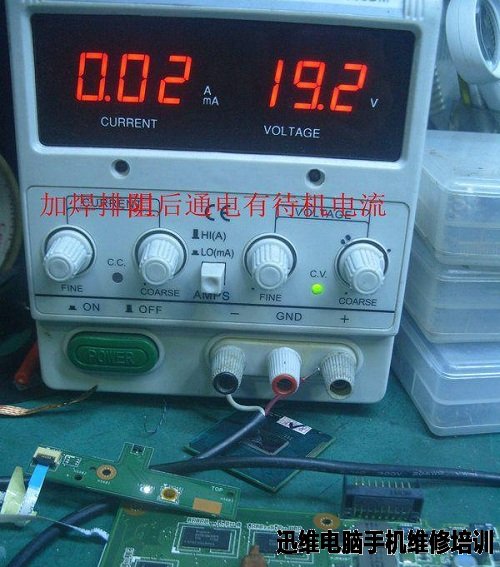

然后通电有待机电流了。
图5 华硕A53S不开机维修

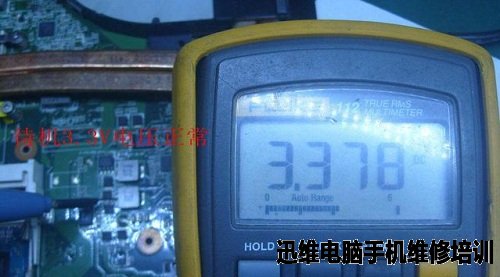

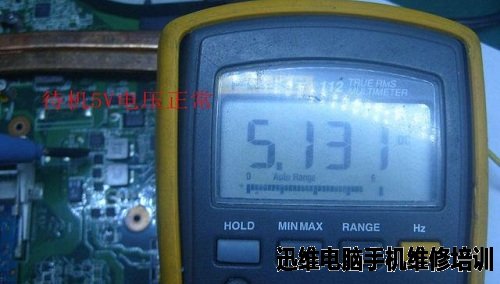

测量待机电压也正常了。
图6 华硕A53S不开机维修
图7 华硕A53S不开机维修

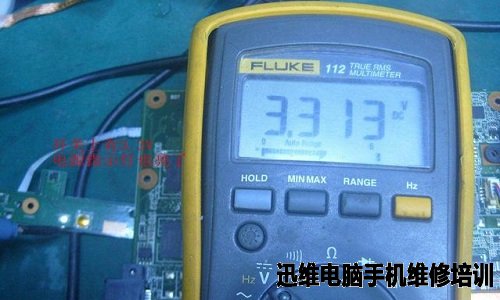

开关上也有3.3V了。
图8 华硕A53S不开机维修

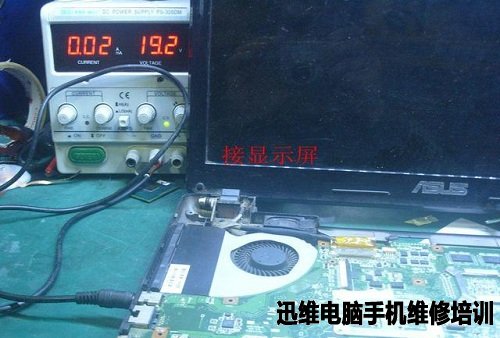

再接上显示屏。
图9 华硕A53S不开机维修

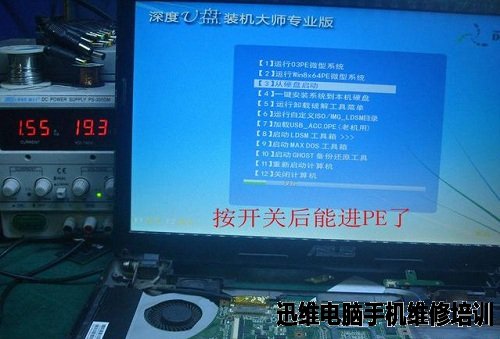

按开关可以开机进PE。
图10 华硕A53S不开机维修

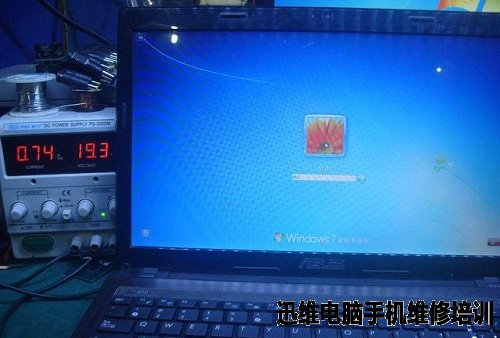

最后安装好，开机长时间测量各功能。
图11 华硕A53S不开机维修
