宏碁笔记本4540G不开机维修一例

更新时间:2016-12-23 浏览量:671

  一台弘基笔记本接上可调电源看到电流没有变化(正常有0.01A电流),故障是不待机。

宏碁笔记本4540G不开机维修
宏碁笔记本4540G不开机维修(图1)

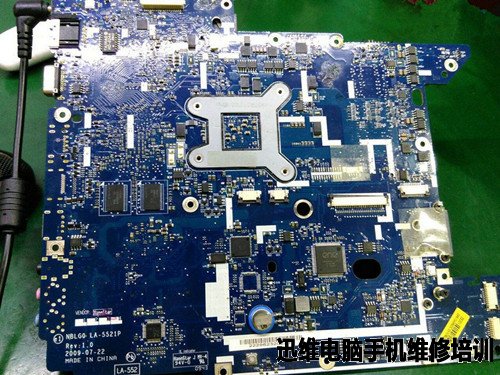

  拆出主板,量主板电池有3.2V正常,断电测量电源开关,按下有变化为0欧正常。

宏碁笔记本4540G不开机维修
宏碁笔记本4540G不开机维修(图2)

宏碁笔记本4540G不开机维修
宏碁笔记本4540G不开机维修(图3)

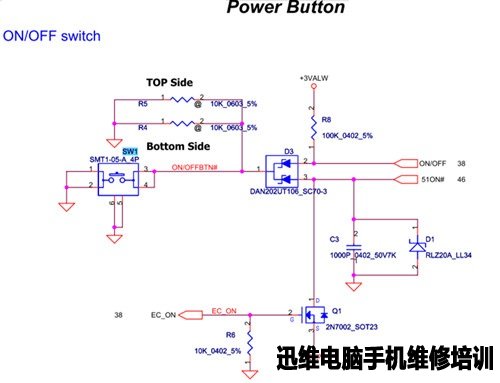

  通电测量开关一端有17V(用电源第一次是17V,少部分笔记本是这样的不要以为有问题,按下开关后变为3.1V),但是按开关后还是17V并且电源接口的二个LED灯没有亮起来。

宏碁笔记本4540G不开机维修
宏碁笔记本4540G不开机维修(图4)

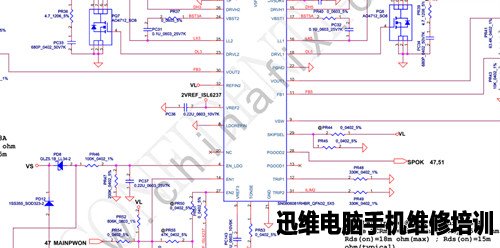

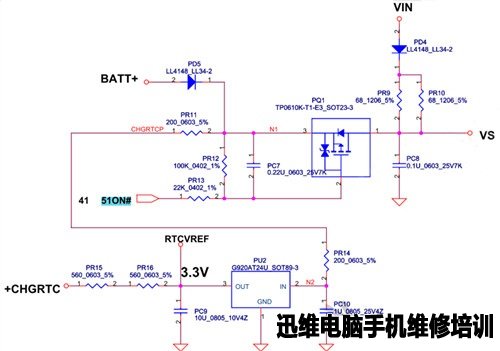

  这时就要去测量待机线性3V,5V,测量待机芯片6脚VIN有19V,5脚线性3V没有,就向上查4脚的线性开启EN_LDO,发现没有开启没有电压,线性电压是经过VS 18V经稳压二极管后有18V再经过PR46与PR47分压出来的,用软件计算出4脚应该是12V左右,量PD8后面有18V,两个电阻阻值正常线路没有断,就补焊二极管两个电阻,之后通电4脚有12V。
宏碁笔记本4540G不开机维修
宏碁笔记本4540G不开机维修(图5)

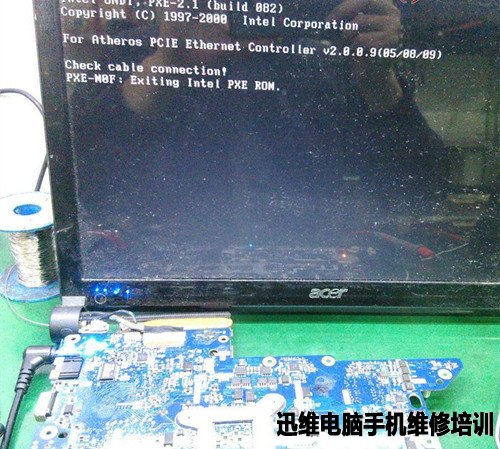

  电源接口旁边二个LED灯也亮起来了,按下开关就能亮机,此时维修结束。

宏碁笔记本4540G不开机维修
宏碁笔记本4540G不开机维修(图6)
