DELL 5525公共点大短故障维修案例

更新时间:2016-12-26 浏览量:699


  机器型号:DELL 5525

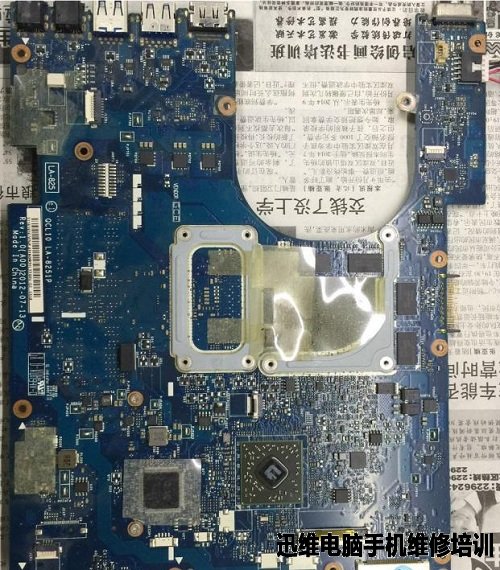

DELL 5525公共点大短故障维修 图1
DELL 5525公共点大短故障维修 图1

  故障现象:公共点大短路

  收一台DELL 5525,客户描述头天是正常关机的,第二天开机开不开,全机无电。

  经检查,适配器插到充电孔,适配器指示灯马上即灭,更换备用正常适配器故障一样,判断为公共点大短路。

  维修过程:

  大短就烧机测试,烧了几分钟,没烧出来,直接拆机。拆机时需小心此排线,需开C壳后,才能取下。

DELL 5525公共点大短故障维修 图2
DELL 5525公共点大短故障维修 图2

  先拆可能性比较大的,顺着适配器插口向后检查,当拆到如下图所示的电容后不短了。

DELL 5525公共点大短故障维修 图3
DELL 5525公共点大短故障维修 图3

  拆下后单独测量此电容,为短路状态!

DELL 5525公共点大短故障维修 图4
DELL 5525公共点大短故障维修 图4

  拆掉后试机,接上屏亮机了。

  此电容的位置是散热器附近的位置,就在风扇上方,两个八脚芯片的左侧。应该是长期受热,电容变质,引起的短路。

DELL 5525公共点大短故障维修 图5
DELL 5525公共点大短故障维修 图5

DELL 5525公共点大短故障维修 图6
DELL 5525公共点大短故障维修 图6

  这是从旧板料取下的完好电容。

DELL 5525公共点大短故障维修 图7
DELL 5525公共点大短故障维修 图7
  更换后的主板。

DELL 5525公共点大短故障维修 图8
DELL 5525公共点大短故障维修 图8

  修复后半装机拷机测试状态。

DELL 5525公共点大短故障维修 图9
DELL 5525公共点大短故障维修 图9

DELL 5525公共点大短故障维修 图10
DELL 5525公共点大短故障维修 图10

  烤好机后全复位状态。
