手把手教你解决EPSON L301打印机卡纸的问题

更新时间:2017-04-15 浏览量:13555

  有个客户拿过来一台EPSON L301,说是打印机卡纸,只不过打印的是不干胶,每次纸进到进纸检测点就通过了!今天通过拆解看看是哪里出了问题!

  维修这个基本上是开机测试,观察纸在哪一个点被卡住了,可以用手电筒查看,一般被卡的纸拿出来也可以看到具体位置。拆掉外壳再拆搓纸轮固定架子,再拆进纸检测杆,清除残胶,装上测试,问题解决。

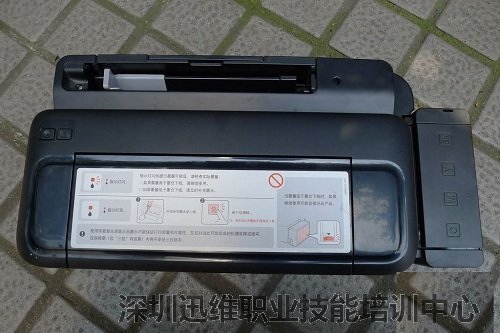

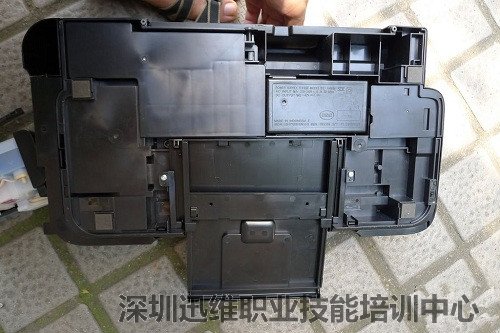

  整机的样子,EPSON进纸都是上进下出,所以说可以打印厚纸。

解决EPSON L301打印机卡纸的问题(图1)
解决EPSON L301打印机卡纸的问题(图1)

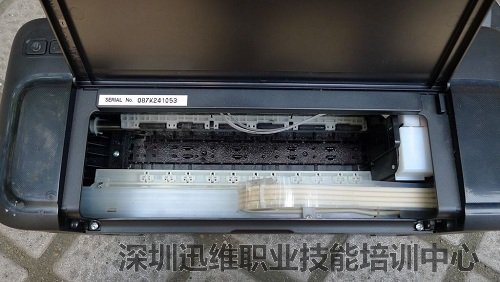

  打开盖子,这里需要拆掉2个螺丝,这个中间好像没海绵,有好多墨水。

解决EPSON L301打印机卡纸的问题(图2)
解决EPSON L301打印机卡纸的问题(图2)

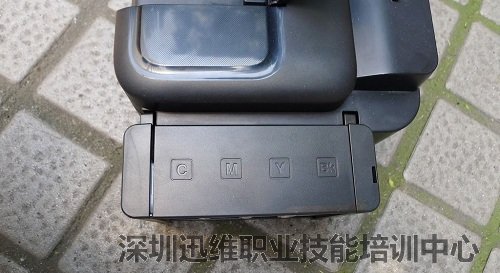

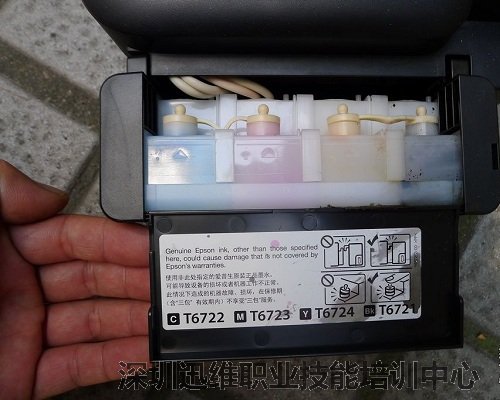

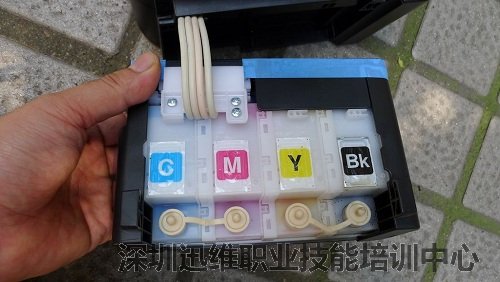

  这边是放大墨盒的,管子是硅胶材质!4色墨水。

解决EPSON L301打印机卡纸的问题(图3)
解决EPSON L301打印机卡纸的问题(图3)

  管子比国产透明的好很多,颜色标注,加墨水的孔是塞住的,是挂在打印机上面的!

解决EPSON L301打印机卡纸的问题(图4)
解决EPSON L301打印机卡纸的问题(图4)

解决EPSON L301打印机卡纸的问题(图5)
解决EPSON L301打印机卡纸的问题(图5)

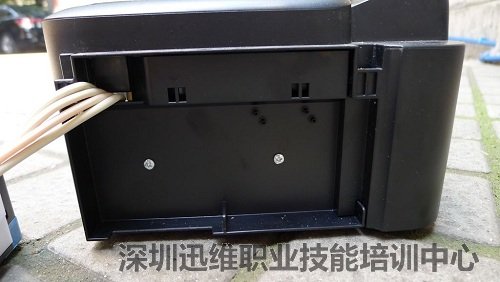

  拆外壳得把这3个螺丝拆掉,只看到2个,其实还有一颗,被软管挡住了,左上角软管后面。

解决EPSON L301打印机卡纸的问题(图6)
解决EPSON L301打印机卡纸的问题(图6)

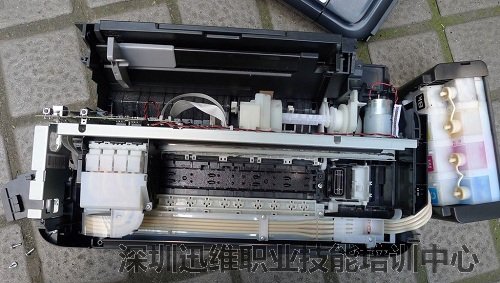

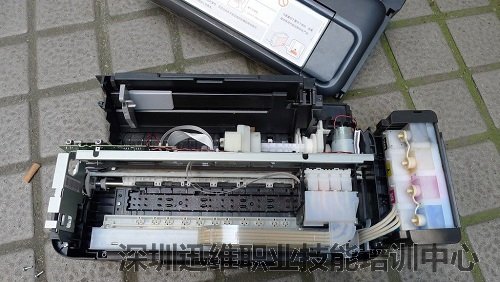

  拆掉外壳上的4个螺丝和侧面的3个螺丝就能把上壳拆出来!

解决EPSON L301打印机卡纸的问题(图7)
解决EPSON L301打印机卡纸的问题(图7)

  墨盒和国产差不多,一般是用透明的!

解决EPSON L301打印机卡纸的问题(图8)
解决EPSON L301打印机卡纸的问题(图8)

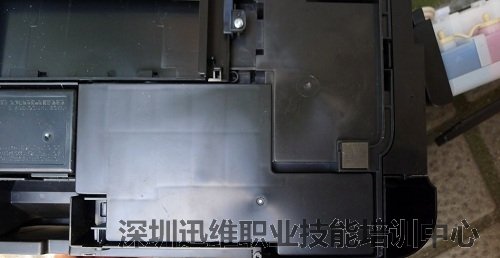

  拆掉这个螺丝往右边推,盖板就能拿出来,进纸不需要拆这里。

解决EPSON L301打印机卡纸的问题(图9)
解决EPSON L301打印机卡纸的问题(图9)

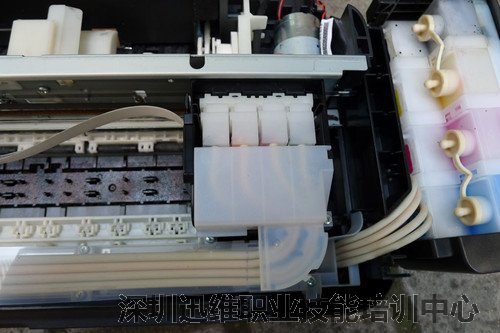

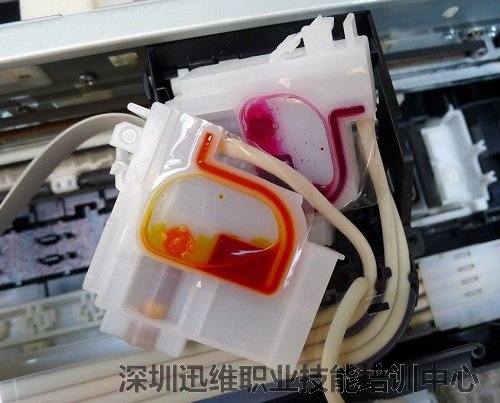

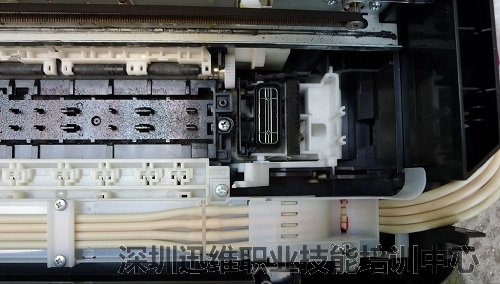

  看看墨水管子的走线。

解决EPSON L301打印机卡纸的问题(图10)
解决EPSON L301打印机卡纸的问题(图10)

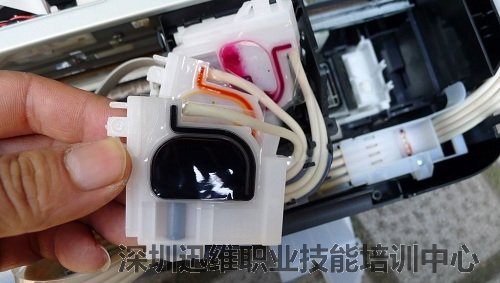

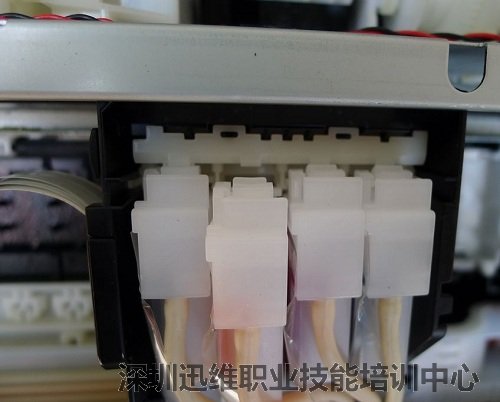

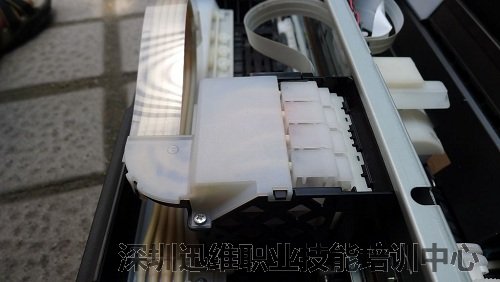

  墨盒是卡在架子上的,用一字刀挑一下就行。

解决EPSON L301打印机卡纸的问题(图11)
解决EPSON L301打印机卡纸的问题(图11)

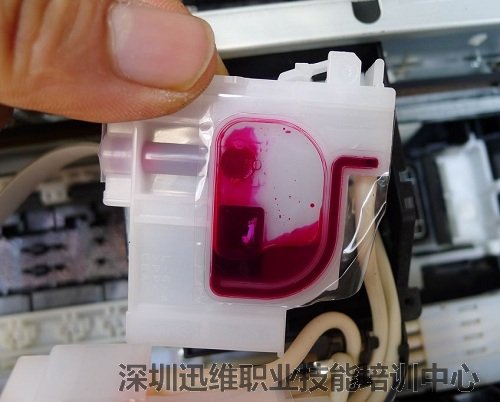

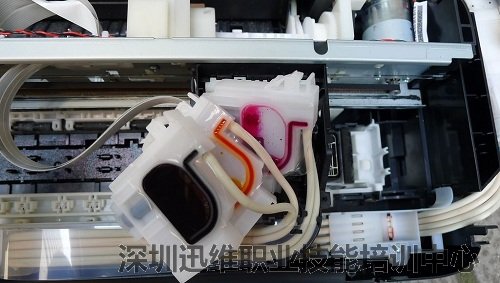

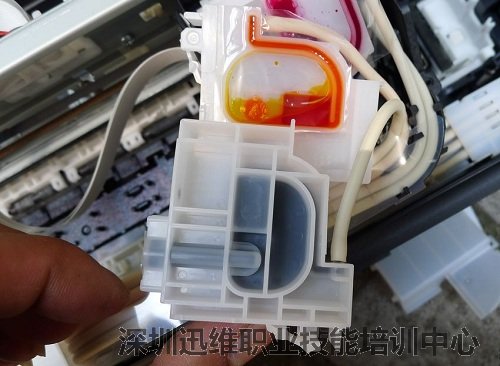

  把墨盒拿出来看看,里边是透明的,和国产的一样。

解决EPSON L301打印机卡纸的问题(图12)
解决EPSON L301打印机卡纸的问题(图12)

解决EPSON L301打印机卡纸的问题(图13)
解决EPSON L301打印机卡纸的问题(图13)

解决EPSON L301打印机卡纸的问题(图14)
解决EPSON L301打印机卡纸的问题(图14)

解决EPSON L301打印机卡纸的问题(图15)
解决EPSON L301打印机卡纸的问题(图15)

解决EPSON L301打印机卡纸的问题(图16)
解决EPSON L301打印机卡纸的问题(图16)

解决EPSON L301打印机卡纸的问题(图17)
解决EPSON L301打印机卡纸的问题(图17)

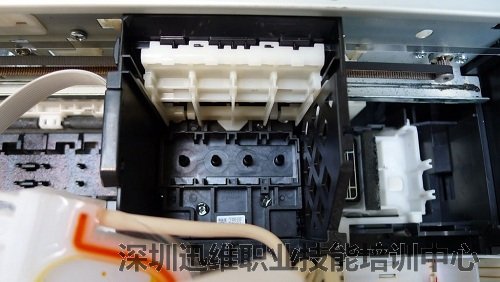

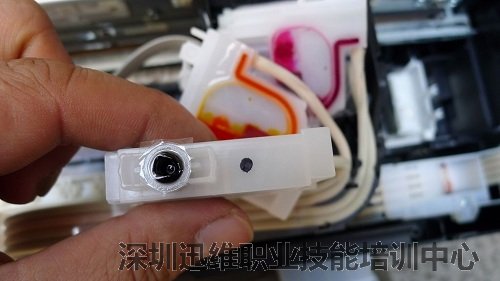

  自己的供墨系统连芯片也节省了,国产的全部设计了芯片,只不过一下下就被破解了!

解决EPSON L301打印机卡纸的问题(图18)
解决EPSON L301打印机卡纸的问题(图18)

  装回去。

解决EPSON L301卡纸的问题(图19)
解决EPSON L301打印机卡纸的问题(图19)

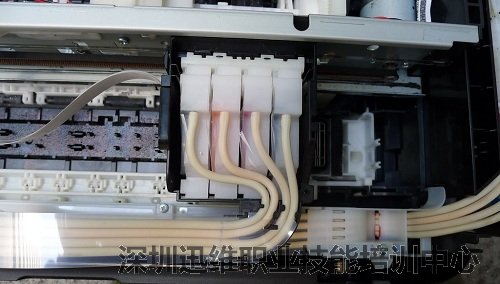

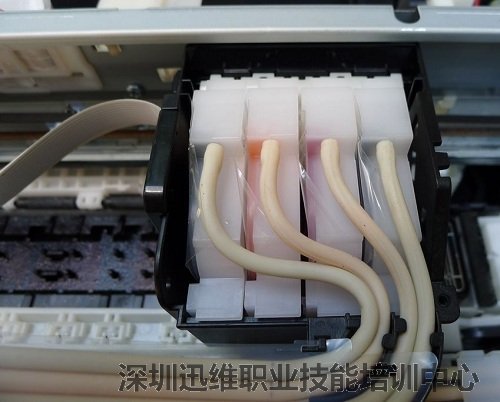

  看看墨盒的走线。

解决EPSON L301卡纸的问题(图20)
解决EPSON L301打印机卡纸的问题(图20)

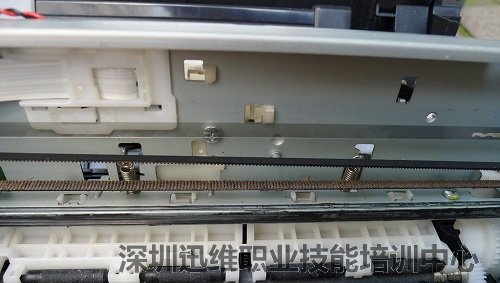

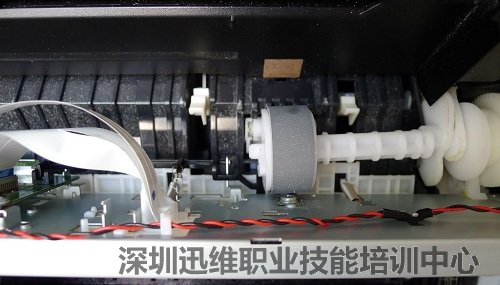

  再来说进纸,进纸刚好是搓纸轮过去一点就下不去了,检查了整个过纸道没啥东西,一般就是碎纸片、回形针啥的!

解决EPSON L301卡纸的问题(图21)
解决EPSON L301打印机卡纸的问题(图21)

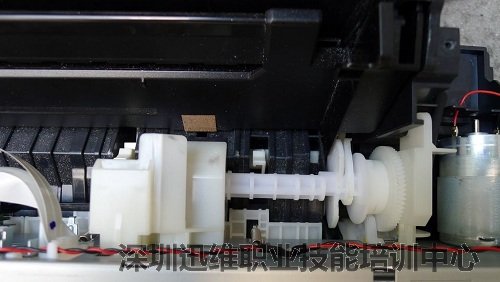

  把这个拆出来看看,搓纸轮的固定架子,拆左边那个。

解决EPSON L301卡纸的问题(图22)
解决EPSON L301打印机卡纸的问题(图22)

  需要拆掉这个螺丝,透明检测片后面那个,拆掉往左边推一下就行。

解决EPSON L301卡纸的问题(图23)
解决EPSON L301打印机卡纸的问题(图23)

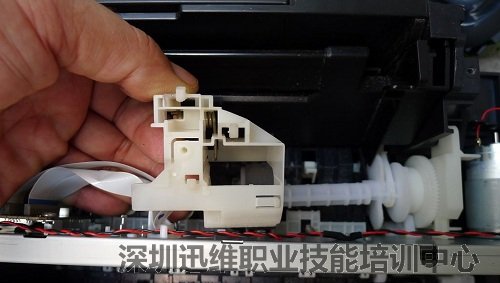

  架子拆出来的样子。

解决EPSON L301卡纸的问题(图24)
解决EPSON L301打印机卡纸的问题(图24)

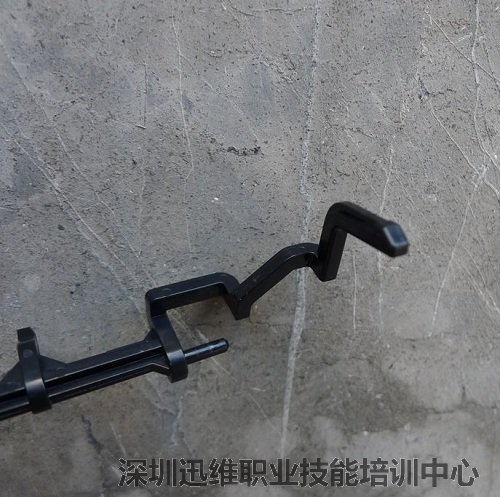

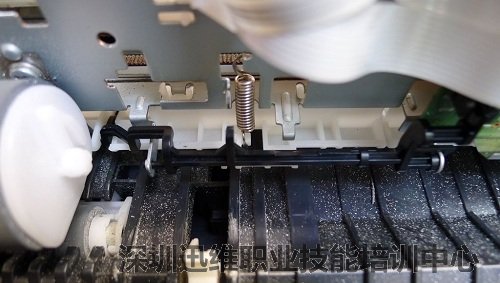

  再把黑色检测纸张的那个杆子拿出来看看,正常来说打印不干胶检测杆上面会有很多残胶在上边粘着,每次进纸到那个位置就把纸粘住出不了纸。

解决EPSON L301卡纸的问题(图25)
解决EPSON L301打印机卡纸的问题(图25)

  看到啥了没?

解决EPSON L301卡纸的问题(图26)
解决EPSON L301打印机卡纸的问题(图26)

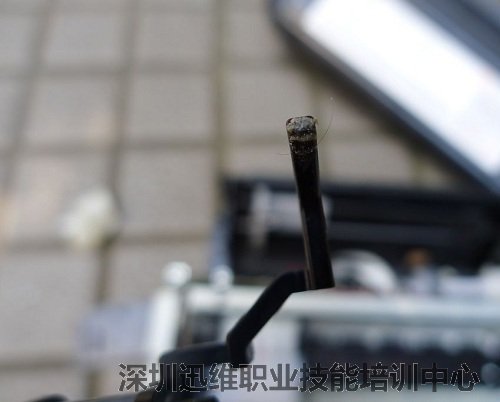

  拉近点看看!看来问题就是这个了!

解决EPSON L301卡纸的问题(图27)
解决EPSON L301打印机卡纸的问题(图27)

  清掉就OK。

解决EPSON L301打印机卡纸的问题(图28)
解决EPSON L301打印机卡纸的问题(图28)

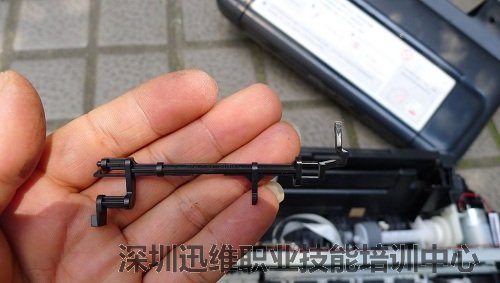

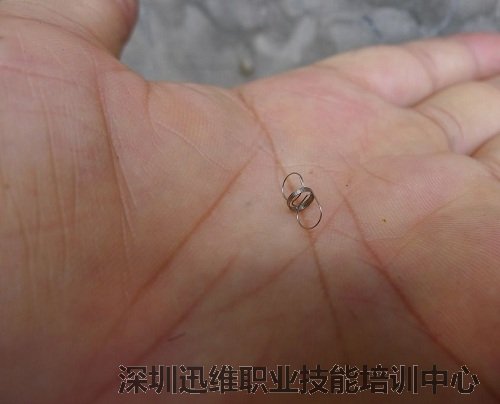

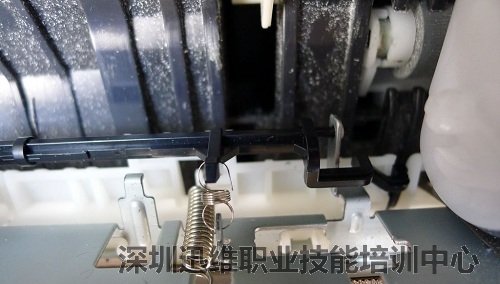

  这个是复位拉杆用的,取下来装上去都得小心,别弄丢了。

解决EPSON L301卡纸的问题(图29)
解决EPSON L301打印机卡纸的问题(图29)

  看看拉杆的作用,主要还是用来检测纸张的,纸张通过搓纸轮和分页器进到检测点,拉杆被顶起,机器检测到有纸张把纸张送到打印位置,打印完一张检测点复位,再通知打印机进第2张纸!

解决EPSON L301卡纸的问题(图30)
解决EPSON L301打印机卡纸的问题(图30)

解决EPSON L301打印机卡纸的问题(图31)
解决EPSON L301打印机卡纸的问题(图31)

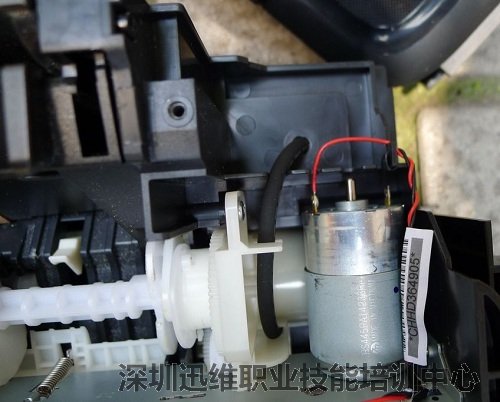

  这里是装废墨的,不知道能不能替换,看底盖子估计是可以清洗的!

解决EPSON L301卡纸的问题(图32)
解决EPSON L301打印机卡纸的问题(图32)

  废墨盒的位置!

解决EPSON L301卡纸的问题(图33)
解决EPSON L301打印机卡纸的问题(图33)

解决EPSON L301卡纸的问题(图34)
解决EPSON L301打印机卡纸的问题(图34)

  这台机器客户打印不干胶比较多,不干胶比较厚,进到检测点的时候每次就粘上一点点胶,越来越多,就没办法进纸,就会出现打印机卡纸的现象!

爱普生(epson)系列打印机专题帖:http://www.xinxunwei.com/dyjwx/01046849.html
