一台使用了两年的EPSON ME1+ 喷墨打印机，开机不搓纸，走纸电机呜呜转一阵，打印机卡纸灯常亮，不能工作；有时能搓一张纸，马上又不行了。问使用者，曾经卡纸，扯出卡纸后就不工作了。卡纸已去除，纸张检测传感器不是易坏的元件，只有拆机看个究竟！



　　打印机改了连供。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图1）



　　打印机卡纸灯常亮（红灯）。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图2）

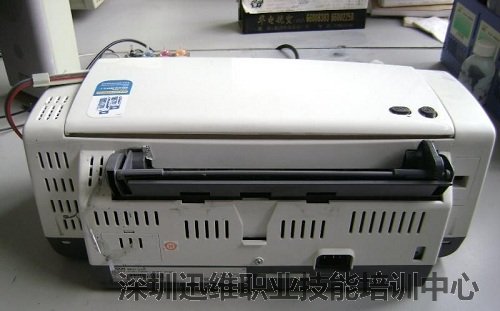

　　打印机后面。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图3）



　　卸下中间的固定螺钉、拨开两边的卡扣。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图4）



拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图5）



拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图6）



　　打印机前面还有两个卡扣也要拨开。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图7）



拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图8）



　　取下外壳后，卸下装纸槽的三颗固定螺钉。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图9）



拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图10）



拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图11）



　　小心取出装纸槽。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图12）



拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图13）



　　取下装纸槽后，这是各部位元件。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图14）



　　在搓纸机构下方，是纸张检测传感器，发现纸张检测传感器拨杆复位小弹簧正常位置脱位。估计是取卡纸时，用力过猛造成弹簧脱位。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图15）


　　用小镊子将弹簧的一端放进固定槽内。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图16）



拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图17）


　　这是装到正常位置的复位弹簧。


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图18）


拆修家用喷墨打印机EPSON ME1+，解决打印机卡纸故障（图19）



　　将打印机装还原，试机，打印机卡纸故障正常了。
