美能达7616复印机卡纸,机器报错C0000故障维修一例

更新时间:2017-04-29 浏览量:1031

  复印机昨天还用的好好的,今天早上一开机,第一张复印机卡纸了,然后报机器故障C0000,上网一查代码说是主电机故障。这故障是在定影组件那儿卡纸,有人说是定影齿轮转不动了,应该是齿轮坏了,拆开看看吧!

  第一张纸就卡在这个位置,刚好是刚过显影部分,刚进定影部分。

  在这说一些复印机的原理:复印机分光学部分、显影和定影。光学组件就是上面那块玻璃板,下面都能看见,里面有几块镜条反光,复印时灯管发光照到稿件上,然后通过几块镜子把影反射到一个镜头里,其实就是把稿件扫描了。

  然后就到了显影部分,鼓上充上电感光,有字的部分带电,没字的部分不带电,然后转到充粉的位置,碳粉混合着铁粉被静电吸到鼓上,然后转印到纸上,纸上也有静电。此时的碳粉只是吸在纸上,用手一抹就能掉。下一步就走到了定影部分,定影组件是一个加热辊,用高温把碳粉融化到纸上,然后再下一步还要给纸去掉静电接着就出来了。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图1)

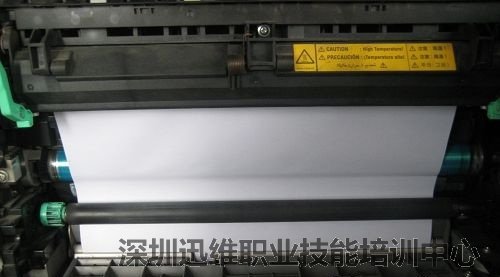

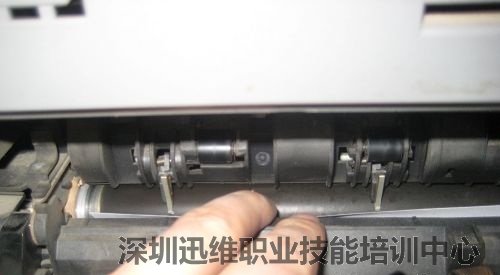

  这个部分是纸刚在定影辊上露个头。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图2)

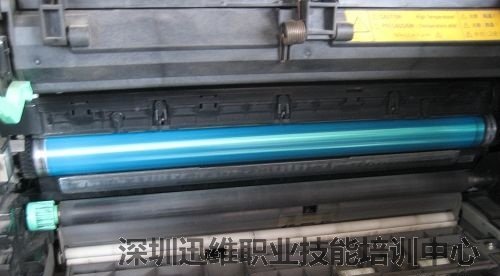

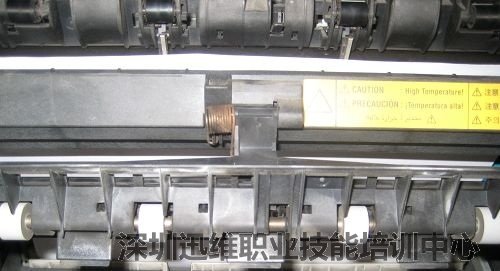

  黑的就是定影辊,这次应该就是它转不动了。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图3)

  拆下它得先把显影部分拆下来。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图4)

  从前面拆,然后拉出来。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图5)

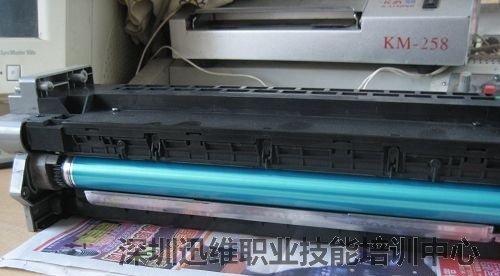

  显影部分。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图6)

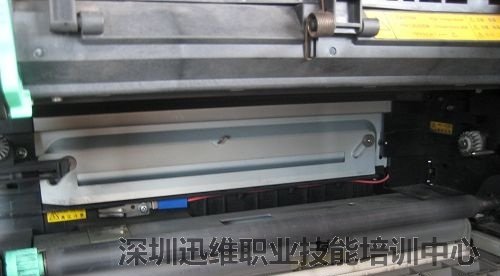

  拆下显影部分,上面就是定影了。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图7)

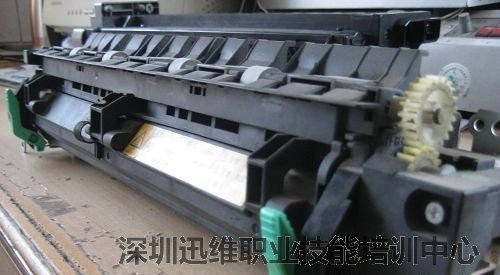

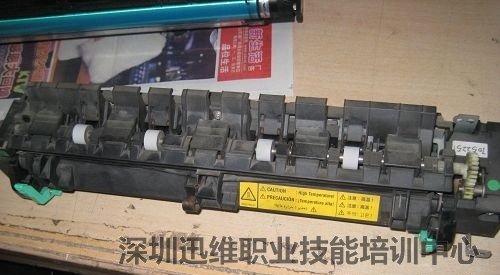

  拆出来了,上面标的注意高温,我用手试了试挺烫的。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图8)

  我仔细研究了这几个齿轮和里面那根辊,转了几个是挺费劲的,原来里面被一些橡皮屑给堵住了,转了转把东西清理出来,这下再转就顺畅多了。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图9)

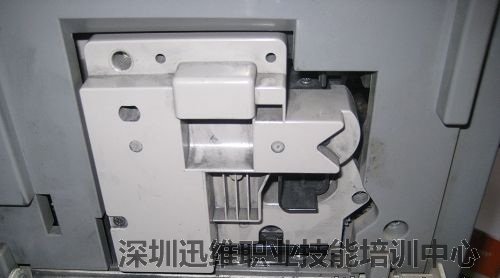

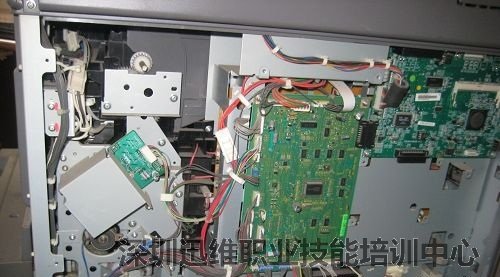

  由于定影部分有连接线插在后面,我不得不把后面整个盖板打开。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图10)

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图11)

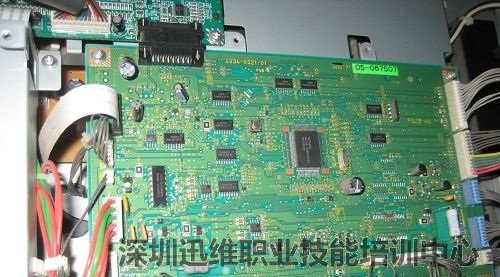

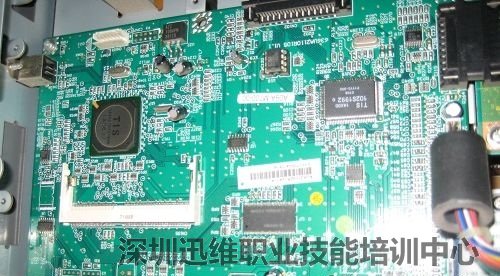

  这个应该是主板,上面好像还有个能插笔记本内存的插槽,还有好多接口都空着,应该可以扩展其他功能。

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图12)

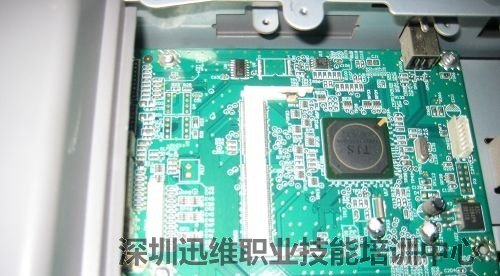

  这是个内存插槽吧!

美能达7616复印机卡纸,机器报错C0000故障维修
美能达7616复印机卡纸,机器报错C0000故障维修(图13)

  用铅笔写字的时候我直接在复印机的玻璃台面上用橡皮擦,擦完的橡皮屑就随手一抹,一直没在意,结果全掉在了旁边手动进纸托盘里了,然后复印时手动进纸托盘里的脏东西随着纸就进入了复印机里,才导致了复印机卡纸这个故障。

相关阅读:

  柯尼卡美能达bizhub C252彩色复印机维修案例:http://www.xinxunwei.com/dyjwx/06235870.html
