爱普生(epson)photo 1400 双灯快闪故障维修案例

更新时间:2016-06-27 浏览量:2173


  爱普生epson photo 1400属于水货机,跟国内的photo 1390不同的是,多了一个光盘封面打印功能。

故障现象:

  插电试机,发现按键面板纸键与墨键同时快速闪烁。以前经常维修epson photo 系列喷墨打印机,这种故障比较常见。

出现这种故障的原因:

  1、光栅盘脏、坏;

  2、编码传感器脏、坏;

  3、字车底部的传感器脏、坏;

  4、机械故障(如:字车在运行中卡住等等);

  5、打印A4纸张的时候,光盘托架为打开状态,也会导致纸键与墨键同时快速闪烁。

故障排除:

  本着先易后难的维修顺序,首先检查光盘托架为关闭状态,用手移动字车,很顺畅,其他故障需要拆机检查。

  拆机检测其他故障:

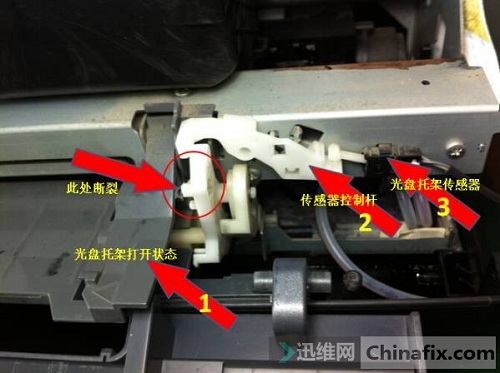

  拆机后发现,光盘托架与托架检测传感器之间断裂。如下图:

爱普生(epson)photo 1400 双灯快闪故障 图1
爱普生(epson)photo 1400 双灯快闪故障 图1

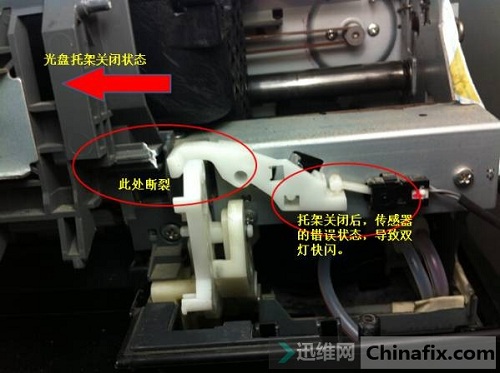

  当光盘托架关闭时,传感器控制杆不应该触碰到传感器,因连接处断裂,导致光盘托架关闭时,控制杆依然触碰到传感器,所以机器检测认为光盘托架未关闭。如下图:

爱普生(epson)photo 1400 双灯快闪故障 图2
爱普生(epson)photo 1400 双灯快闪故障 图2

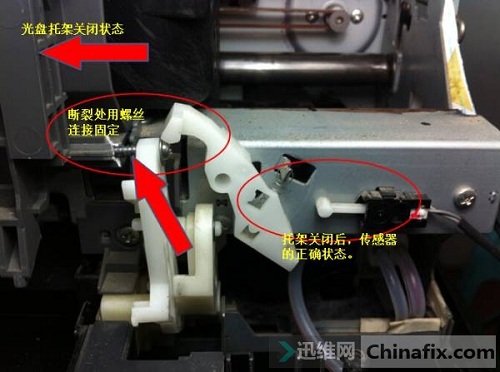

  用一颗长螺丝固定断裂处,托架关闭,传感器回到正常状态。如下图:

爱普生(epson)photo 1400 双灯快闪故障 图3
爱普生(epson)photo 1400 双灯快闪故障 图3

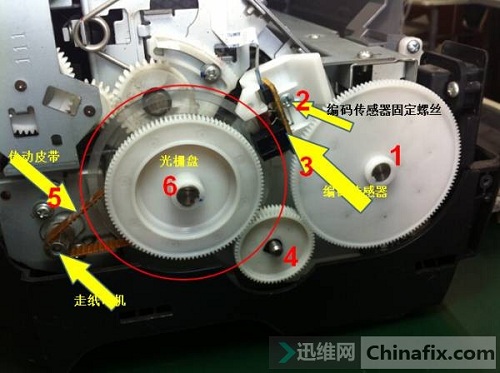

  再次插电试机,纸灯与墨灯依然快速闪烁。试机时,发现光栅盘转动异常(过快),断定为光栅盘还有问题,光栅盘拆装顺序,按图片中序号顺序来拆。如下图:

爱普生(epson)photo 1400 双灯快闪故障 图4
爱普生(epson)photo 1400 双灯快闪故障 图4

  拆卸过程发现有被拆过的痕迹,拆下光栅盘后,发现盘片刻度划伤。更换上光栅盘后,出现以下故障。如下图:

爱普生(epson)photo 1400 双灯快闪故障 图5
爱普生(epson)photo 1400 双灯快闪故障 图5

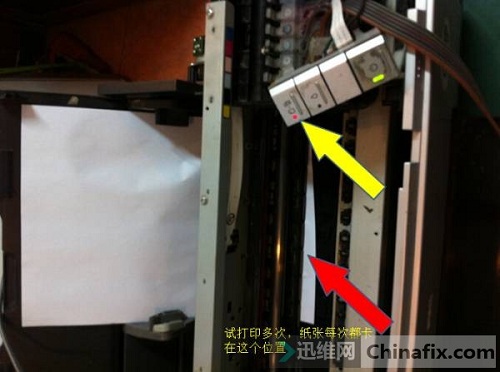

  排除纸路异物、搓纸轮磨损等故障,观察光栅盘发现,当纸张走到这个位置时,光栅盘停止转动,(光栅是带动走纸辊转动的),走纸辊不转,搓纸轮的摩擦力使纸张从缝隙之间走出一点,导致纸张卡在此处。

  光栅盘换过了,编码传感器测量过也没问题,不转动,能想到的只能是主板故障了。

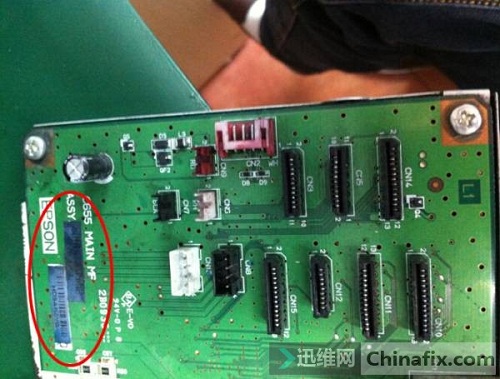

  机器之前在别的地方修时,也是说主板故障,而且主板拿过来时,目测上面都是墨水。主板被我清洁过,PCB板上看不出来了,只有贴的纸张标签处有少许墨水的痕迹。如下图:

爱普生(epson)photo 1400 双灯快闪故障 图6
爱普生(epson)photo 1400 双灯快闪故障 图6

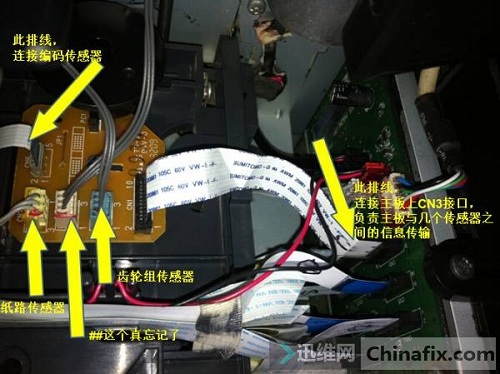

  看此板只是正面有墨水痕迹,反面没有被墨水接触,正面电子元件较少,因此推断损坏的可能性比较小。怀疑是排线插口接触不良,既然故障为光栅盘转动异常,找主板与光栅盘的连接处,关键点如下图,黄色小板上是几个传感器的插头,还有一个比较宽的排线连接打印机主板。

爱普生(epson)photo 1400 双灯快闪故障 图7
爱普生(epson)photo 1400 双灯快闪故障 图7

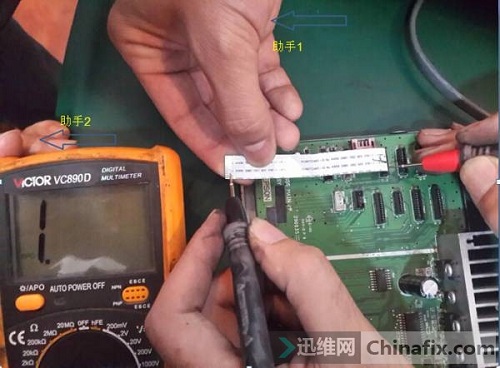

  小板在机器中间位置,不容易接触到墨水,电子元件也很少,目测很干净,既然主板被墨水浸过,断定与主板连接的排线或接口出问题的可能性较大,所以拔掉小板上与主板连接的宽排线测量,两边都是导通的,排线没问题。

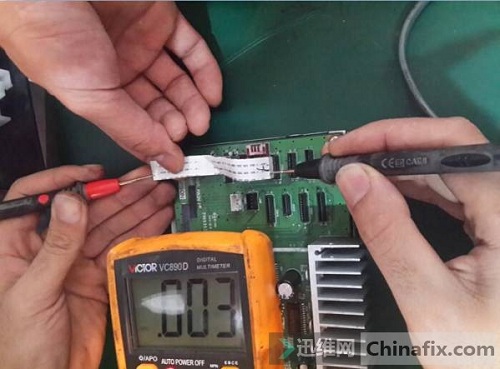

  然后把排线插入到主板测量接口有无问题,发现主板CN3插座,有一个金手指与排线另一端不通。如下图:

爱普生(epson)photo 1400 双灯快闪故障 图8
爱普生(epson)photo 1400 双灯快闪故障 图8

  故障确定,排除方法有很多,我选择比较简单的一种,在接触不良插座内插入一根针,使触点接触排线,处理好如下图,测量为导通。

爱普生(epson)photo 1400 双灯快闪故障 图9
爱普生(epson)photo 1400 双灯快闪故障 图9

  装好后,效果如图(试过,针插的很紧,不会掉,当然有比这个更好的办法。)。

爱普生(epson)photo 1400 双灯快闪故障 图10
爱普生(epson)photo 1400 双灯快闪故障 图10

  至此,试机故障排除!
