惠普1320N卡纸维修案例

更新时间:2016-06-24 浏览量:826

  新手可以看看,有拆机图解。(新手拆装要细心)

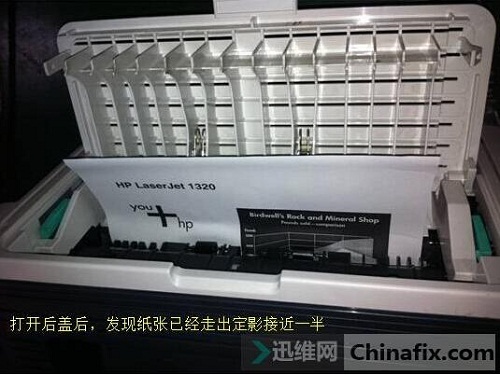

  今天基地办公室,一台打印机被学员拆过装回后,拿到办公室使用,反映卡纸。试机发现纸张卡在定影部分,打开机器后盖后,发现纸张已经走出一半。如下图:


惠普1320N卡纸维修 图一

  打开后盖打印能正常出纸,近距离观察发现,定影组件负责出纸的齿轮不转,导致纸张不能走出打印机。

  故障排除过程如下:

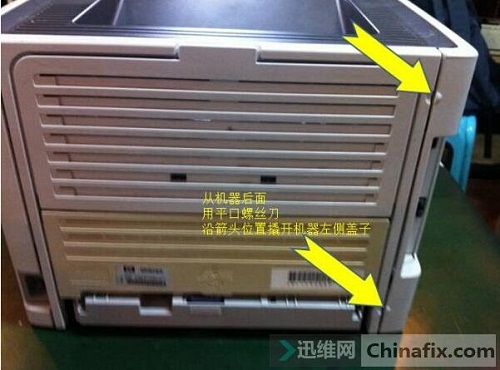

  拆机步骤1:从机器后面入手,先拆机器左侧盖子。如图:


惠普1320N卡纸维修 图二

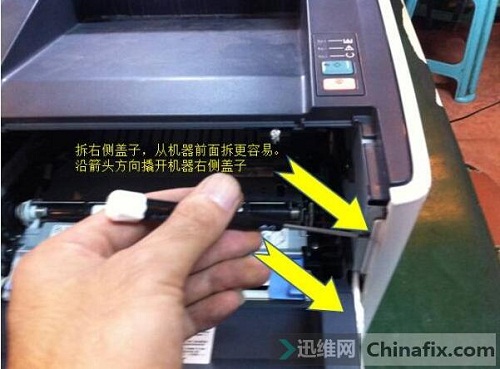

  拆机步骤2:拆机器右侧盖子。如图:


惠普1320N卡纸维修 图三

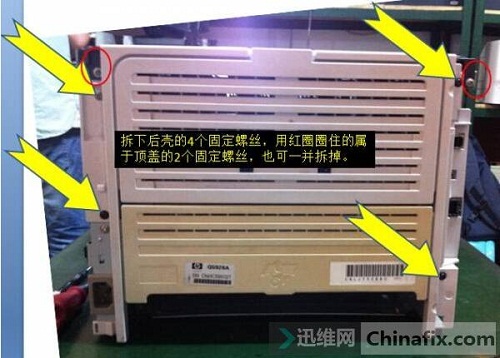

  拆机步骤3:拆机器后面盖子,拆下后壳的四个固定螺丝,用红圈圈住的属于顶盖的两个固定螺丝,也可一并拆掉如图:


惠普1320N卡纸维修 图四

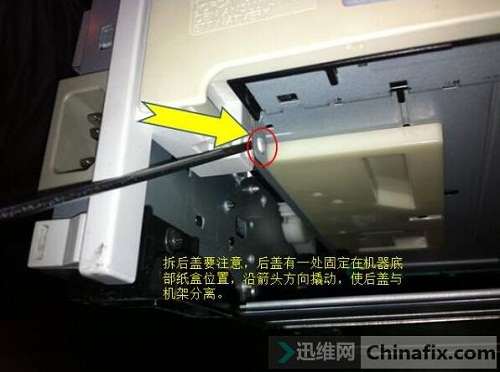

  拆机步骤4:拆后盖要注意,后盖有一处固定在机器底部纸盒位置,沿箭头方向撬动,使后盖与机架分离。如图:


惠普1320N卡纸维修 图五

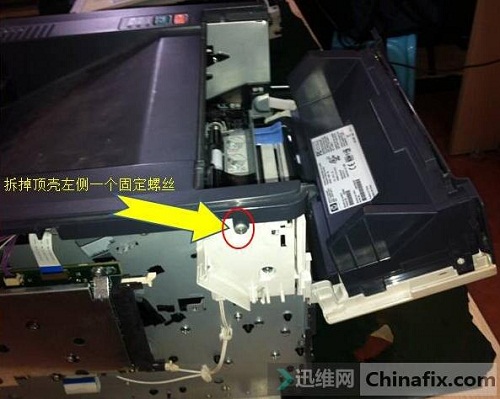

  拆机步骤5:拆掉顶壳左侧一个固定螺丝。如图:

惠普1320N卡纸维修 图六

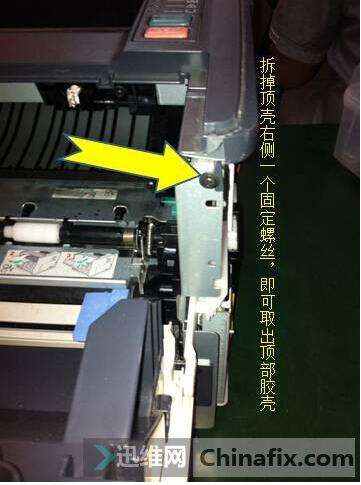

  拆机步骤6:拆掉顶壳右侧一个固定螺丝,即可取出顶部胶壳。如图:


惠普1320N卡纸维修 图七

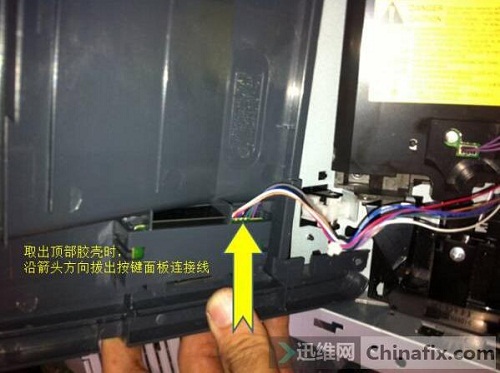

  拆机步骤7:取出顶部胶壳时,沿箭头方向拨出按键面板连接线。如图:


惠普1320N卡纸维修 图八

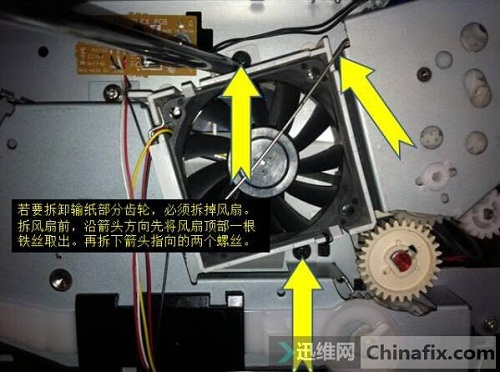

  拆机步骤8:拆卸输纸齿轮组。如图:

惠普1320N卡纸维修图九

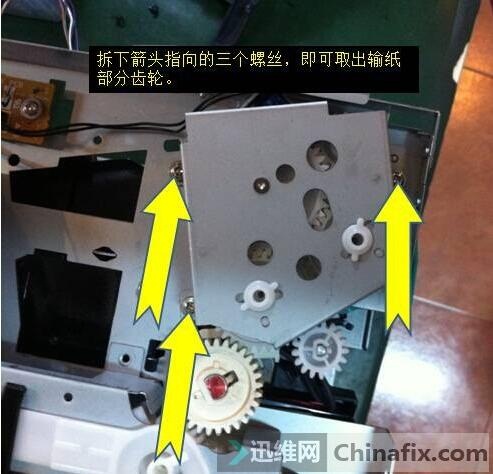

  拆机步骤9:拆下箭头指向的三个螺丝,即可取出输纸部齿轮。如图:


惠普1320N卡纸维修 图十

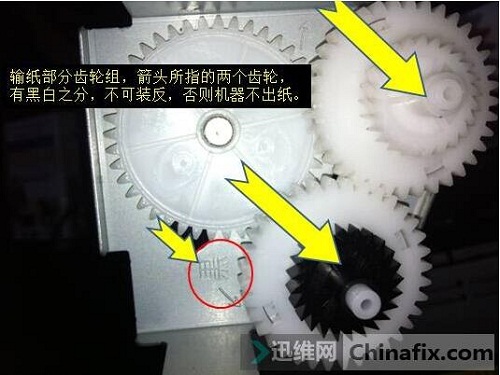

  齿轮组的位置区分,1320N这款机子,以前修过黑白齿轮装反,也会导致不出纸。如图:


惠普1320N卡纸维修 图十一

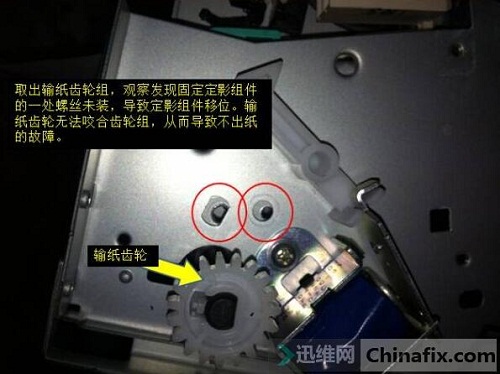

  查看齿轮组,发现齿轮并无装反,经观察发现故障所在。如图:


惠普1320N卡纸维修 图十二

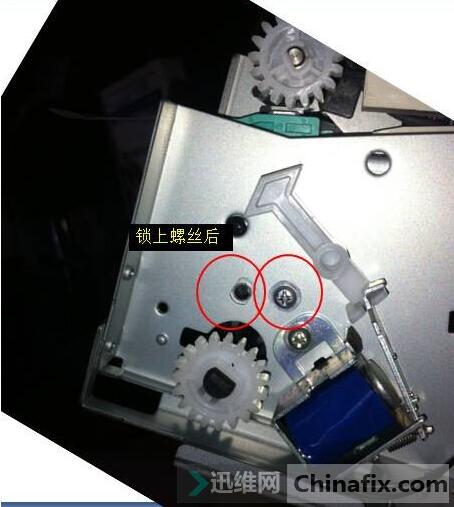

  锁上螺丝后,如图:


惠普1320N卡纸维修 图十三

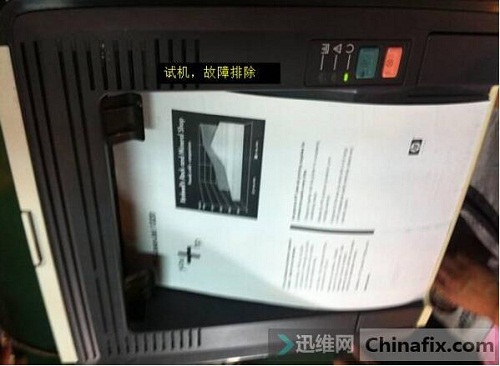

  试机能正常出纸,故障排除。如图:


惠普1320N卡纸维修 图十四
