迅维实地学员分享：微星MS-7592主板点不亮，无PWROK信号维修

更新时间：2020-08-11 浏览量：657

　　本文为迅维学员 zsjaxwq 原创，迅维论坛ID：1122080

　　原文链接：https://www.chinafix.com/thread-1182064-1-1.html

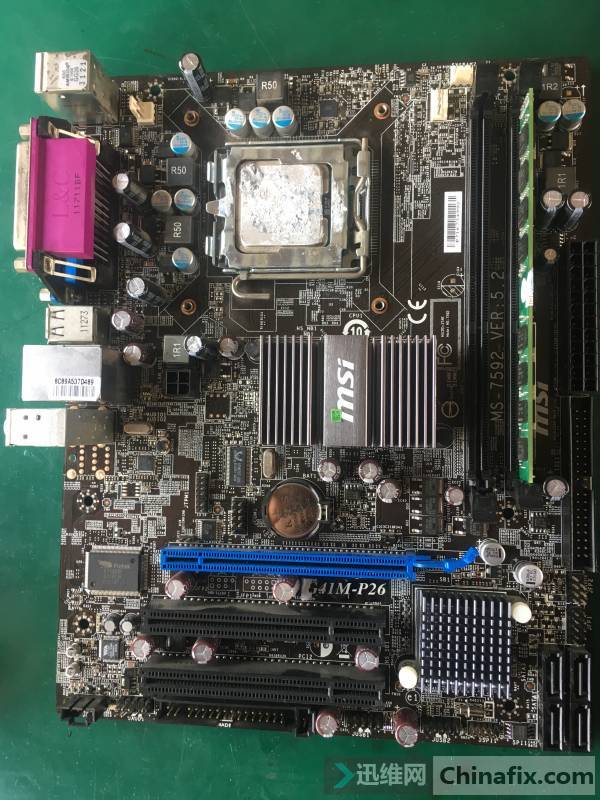

【主板版号】MS-7592 VER5.2

【故障现象】主板点不亮，无PWROK

【维修过程】

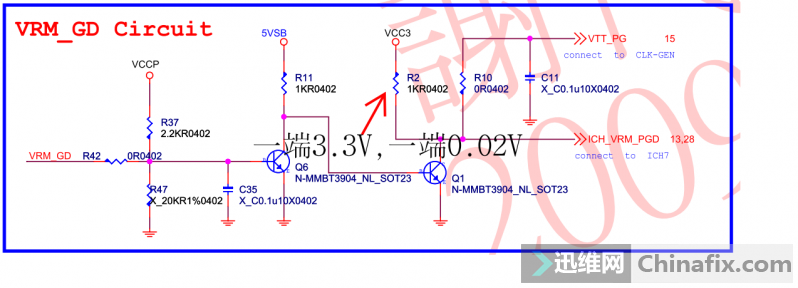

　　顾客拿来一个主机箱，主板点不亮，拆主板后测量全板供电正常，无PCI复位，测量PWROK信号：0.02V，不是0V代表这个信号被拉低，当然也有些测量时0V其实也是被拉低，只是拉得比较彻底。测量点是电阻R2，如图

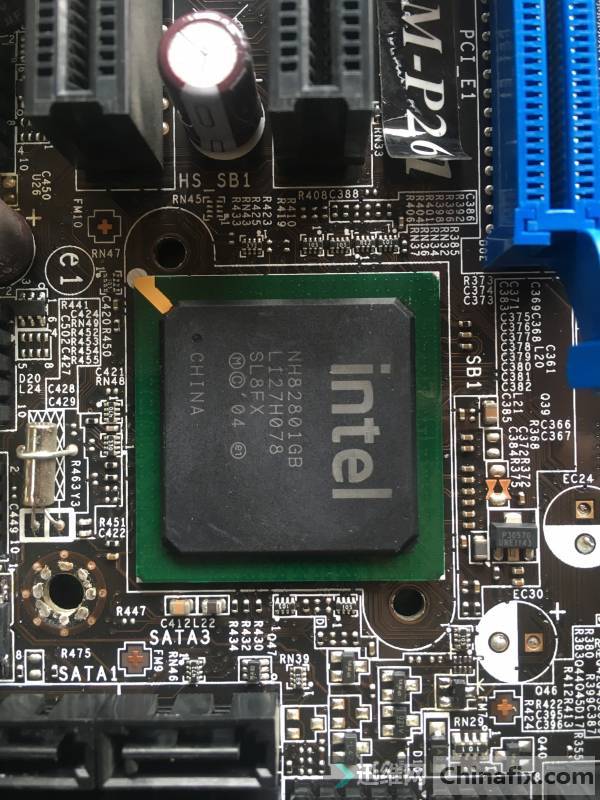

　　拆掉几个转换的小芝麻管：拆Q41后，触发掉电，赶忙装回去。拆Q1,PWROK信号仍然被拉低。把相连的元件都拆过一遍了，都是被拉低，最后只剩下南桥了，找料板换个南桥。

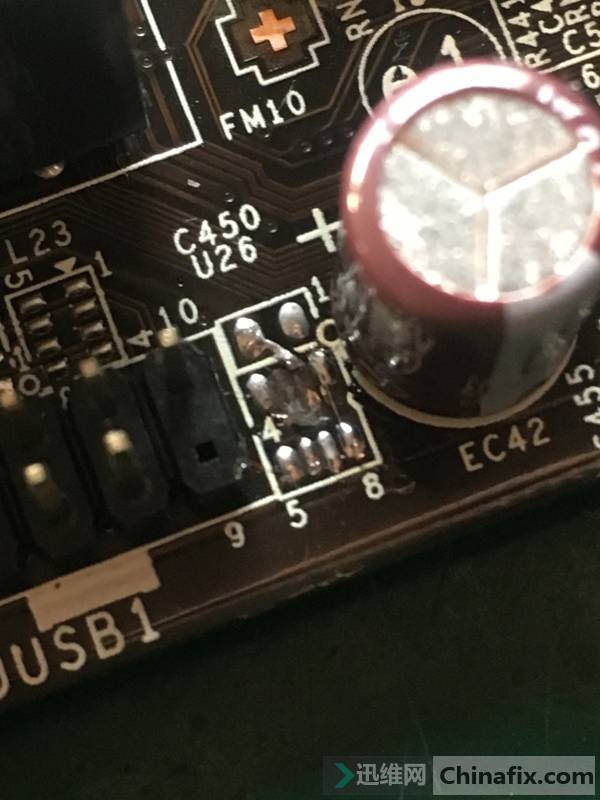

　　换了南桥，结果PWROK信号仍然被拉低。再仔细观察主板，发现一个USB供电芯片烧了，如图：

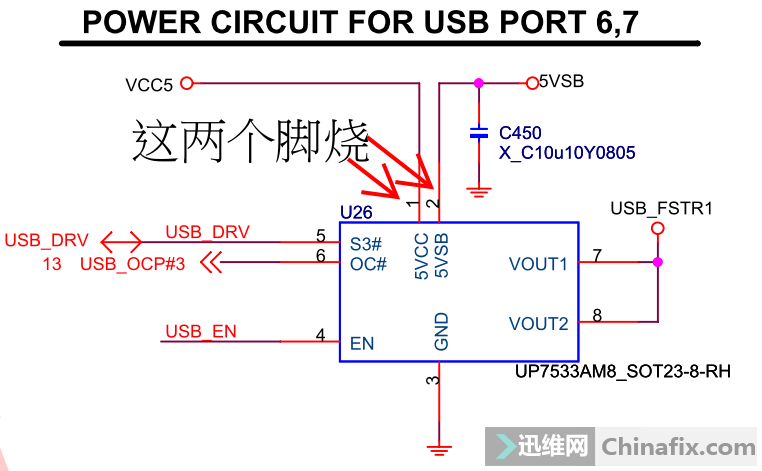

　　拆了，看图纸是5VSB烧了（看见机箱里有蟑螂，估计两个脚因为潮湿短路烧了）拆掉后被1脚和8脚直连了。

　　PWROK电压正常了，测量发现CPU复位已经有了，就是不跑码，想到可能是料板桥有问题，把原来的桥又焊回，奇迹出现了。

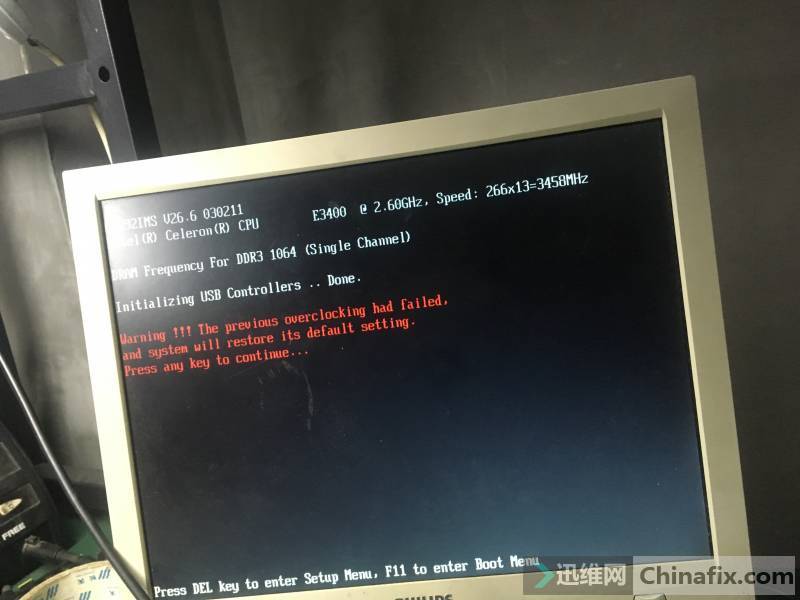

　　本以为亮机就可以了，结果提示出上图红字，翻译出来意思大概是超频失败，要按任意键恢复出厂bios。出现上图时候具体现象：触发开关针，先掉电2次，两次掉电都是在诊断卡代码D1立刻掉电，第三次开机后会出现如上图有红字亮机。

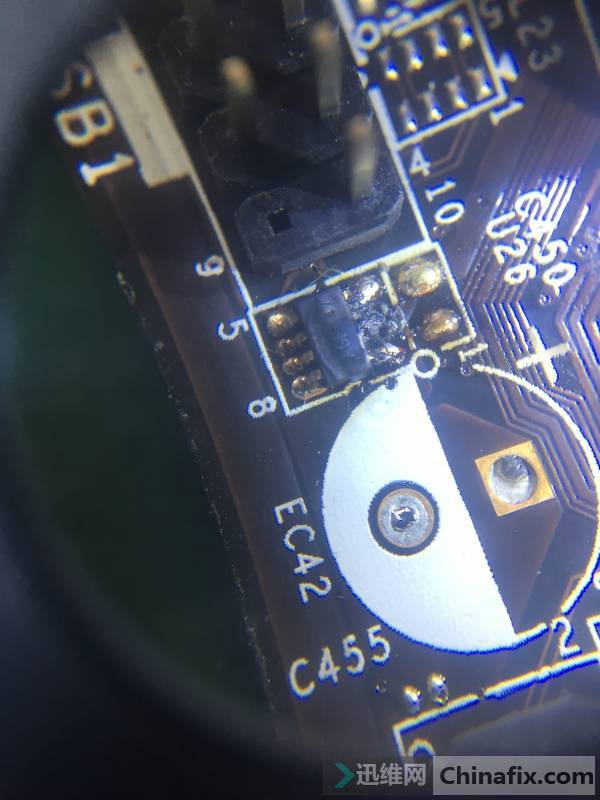

　　按了几回还是这样，百度一下，告诉纽扣电池放电，放电后不出现红字了，但是亮机后键盘失灵。反复开机测试发现，诊断卡偶尔左跑一个码挡住，右跑另一个码挡住，重启后又能进去，怀疑USB供电芯片烧的太厉害了，可能把桥烧坏了，以为看见USB供电芯片的焊盘都烧没了两个脚并且还有一个小坑。

　　想到键盘失灵是不是USB的OC#，查了，全是正常的高电平，然后又把PS2的472排阻更换，并把相连的滤波电容取掉，仍然没效果。本想放弃了，查了下论坛上边说：提示超频失败是桥虚焊。加焊桥，一切恢复正常。
