迅维学员分享：微星H81主板点开关无反应，不上电故障维修

更新时间：2020-10-17 浏览量：680

　　本文为迅维学员鑫盛本本维修原创，迅维论坛ID：828239

　　原文链接：https://www.chinafix.com/thread-1185088-1-1.html

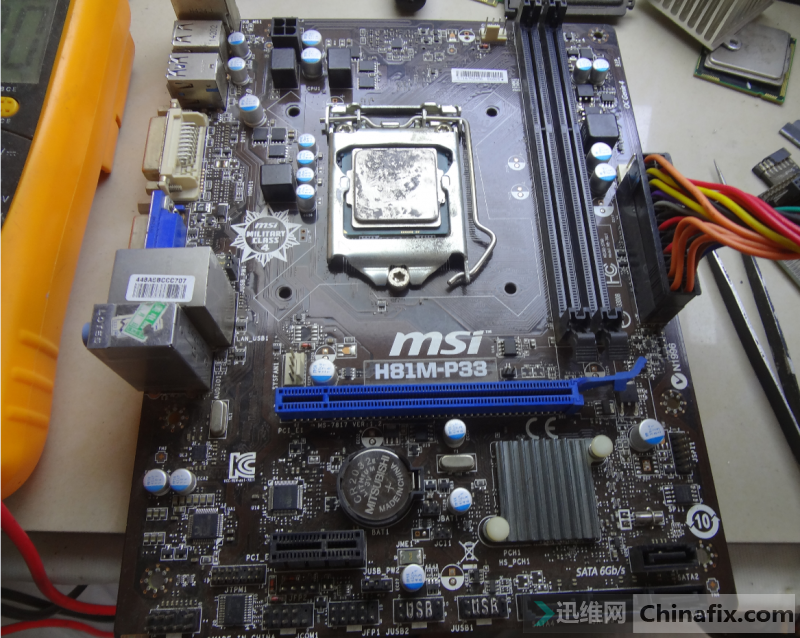

【主板型号】微星H81M-P33

【主板版号】MS-7817 1.2

【故障现象】主板点开关无反应，不上电

【维修过程】

　　点开关无反应

测开关电压有4.68V

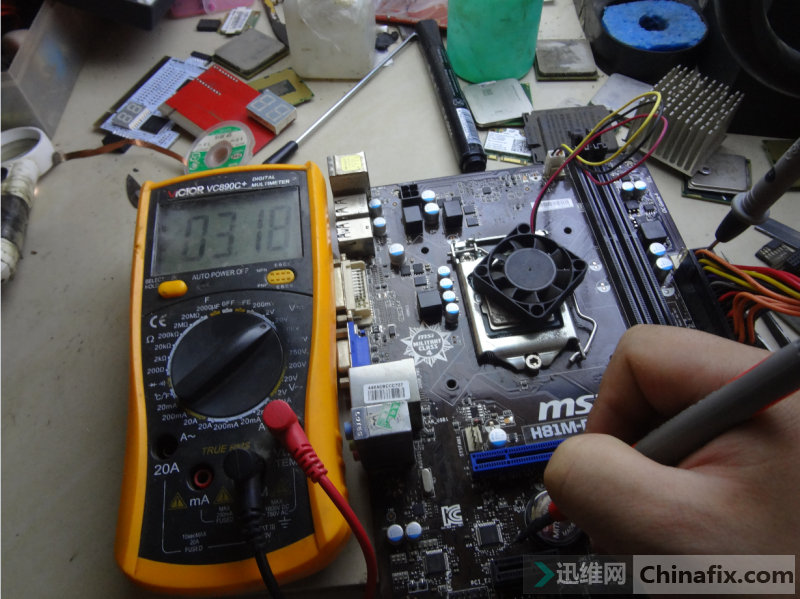

测跳冒电压3.2 OK
测32.768晶振2端压差正常

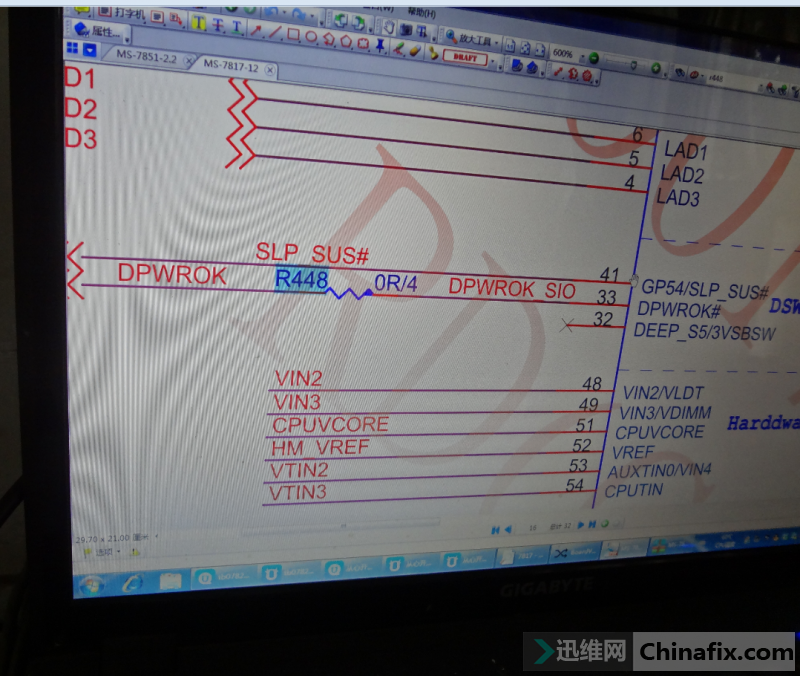

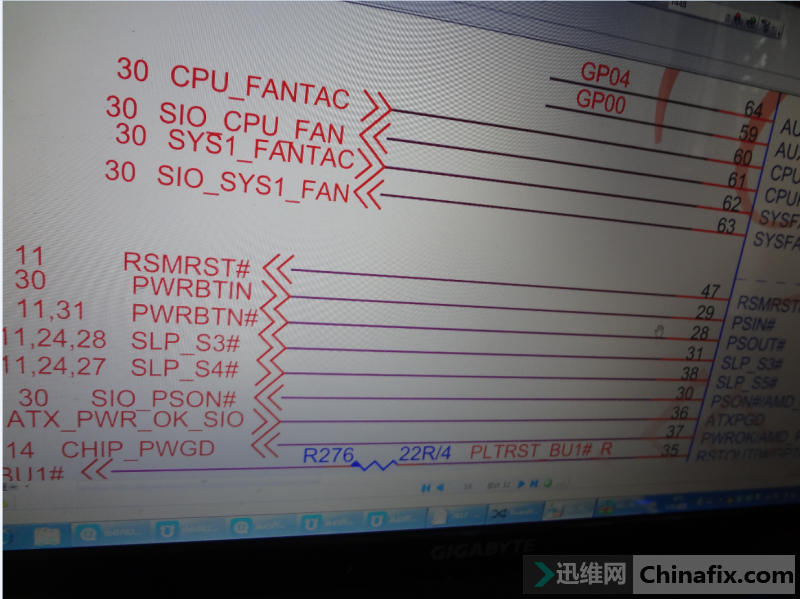

打开图纸 IO页面找到DPWROK 和RSMRST测量点

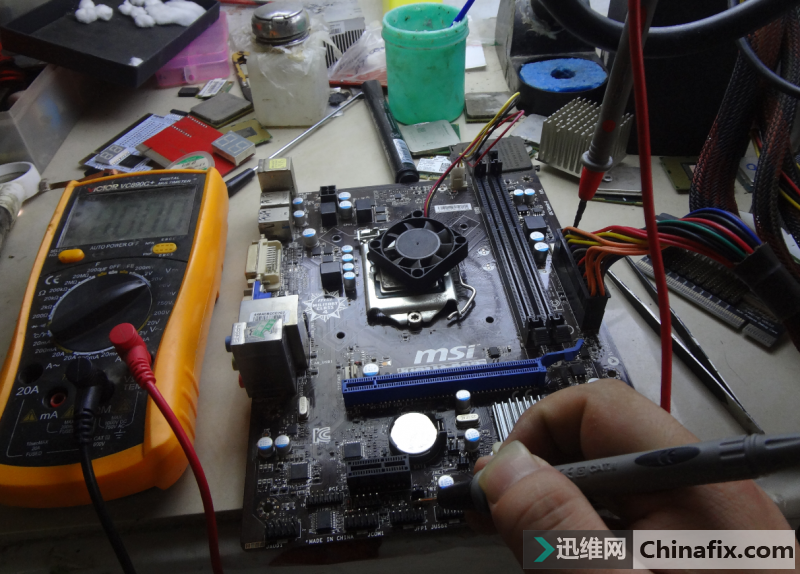

　　首先测量DPWROK 正常

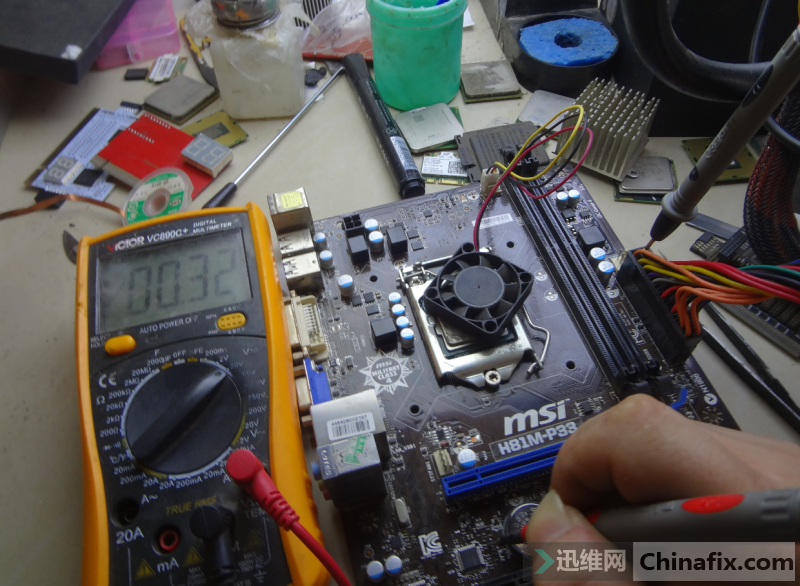

　　继续测量RSMRST#为0,3V 不正常，找到故障点。

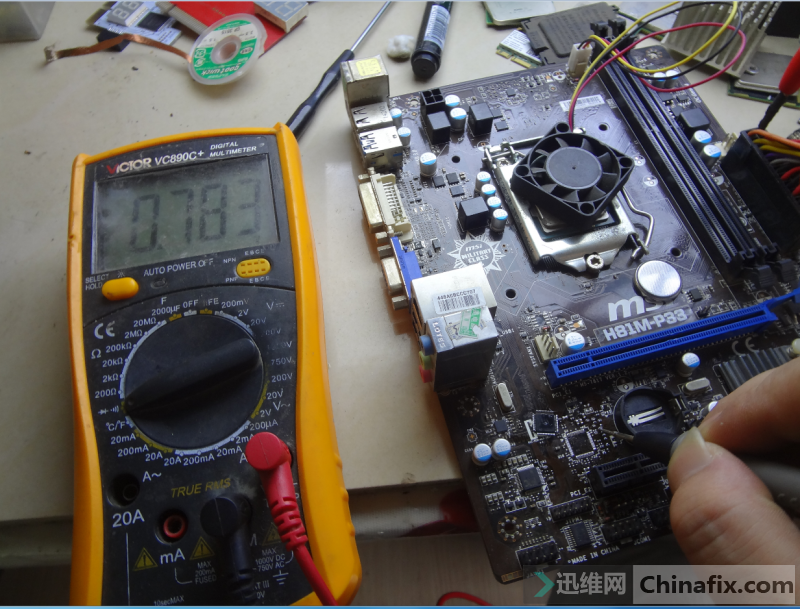

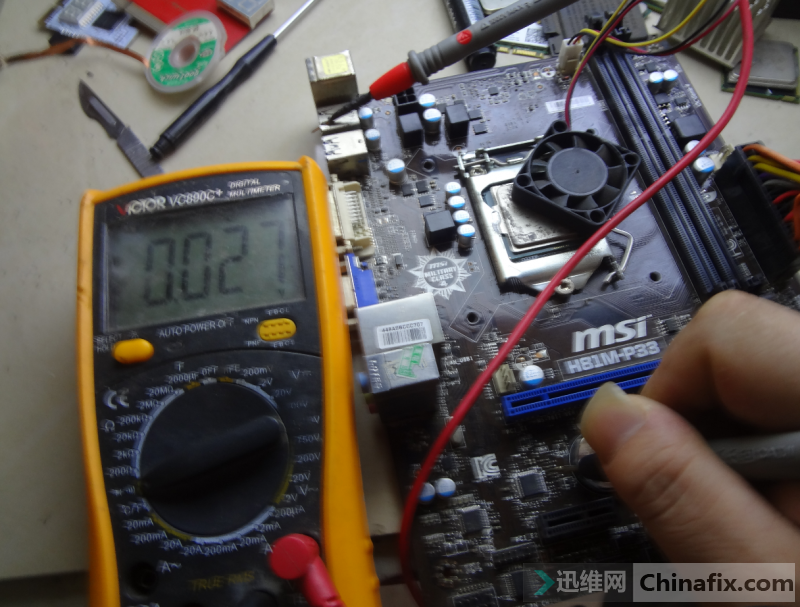

　　断电打值，只有27不确定好坏。8系列主板后RSMRST# IO上面的值都只有几十，拆掉IO来排除下桥这边的好坏，拆掉IO打值783，说明桥这边OK的，IO不发出RSMRST# 。

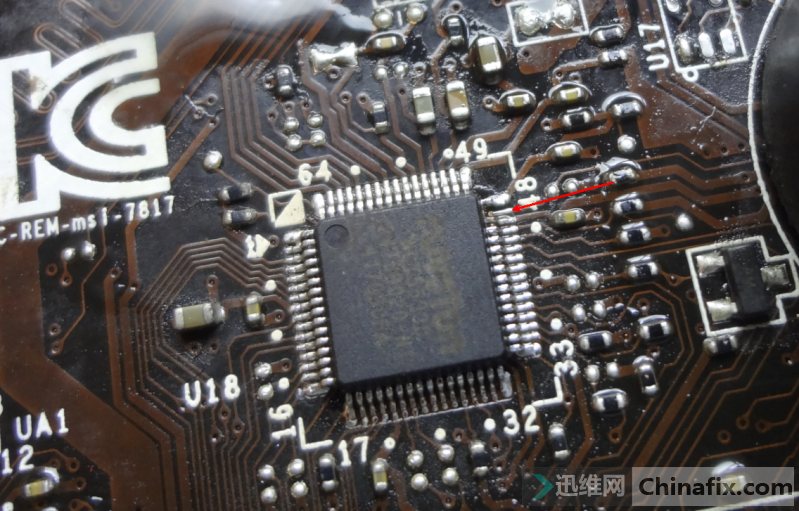

　　手里没找到这个IO，直接拆掉RSMRST#引脚。

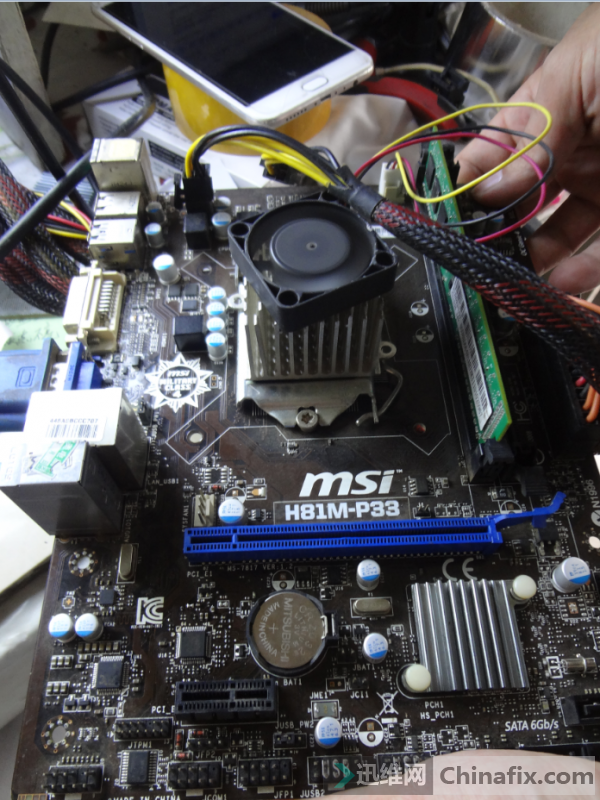

　　拆掉后RSMRST#顺利产生，主板修复。（说明：RSMRST#因为是内部开漏输出，需要外部上拉，有的IO可以拆掉不用，有的IO本身也需要这个电压，拆掉后不能工作）
