迅维远程学员分享:二修联想G505笔记本不开机

更新时间:2021-06-07 浏览量:207

  本文为迅维远程学员chengyun20086原创,迅维论坛ID:230657


  机器型号:联想G505

  板号:LA-9911P

  故障现象:不开机

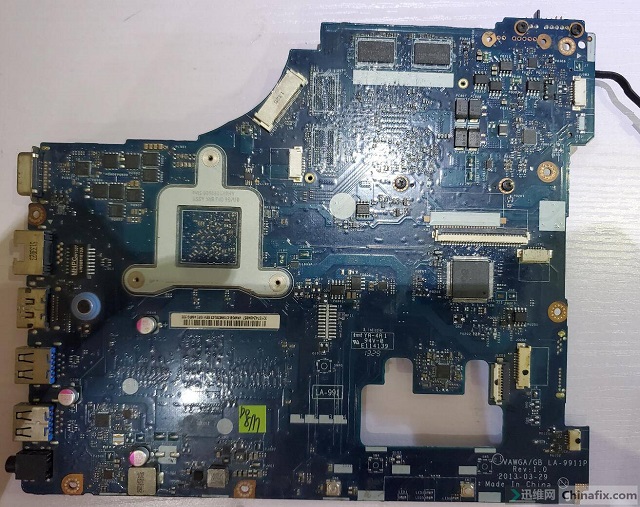

  维修过程:接到这台机器时客户说换个电源接口,拿到一看果然电源接口已经完全损坏,只有一半在里面,电源接头都插不上去的。拆机一看主板有多处修过的地方,焊的松香还残留在上面,EC修过待机芯片修过,还有许多的小件焊过,原来又是一台二修机。

迅维远程学员分享:二修联想G505笔记本不开机 图1

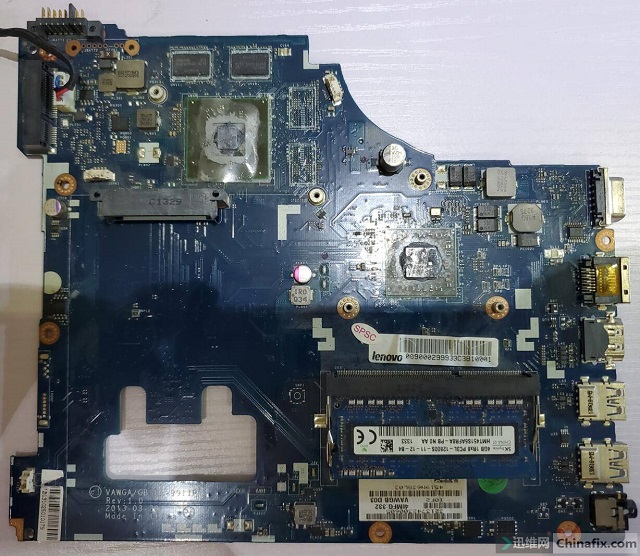

  主板CPU这一面,CPU都被加焊过,我不明白不开机为什么要加焊CPU?

迅维远程学员分享:二修联想G505笔记本不开机 图2

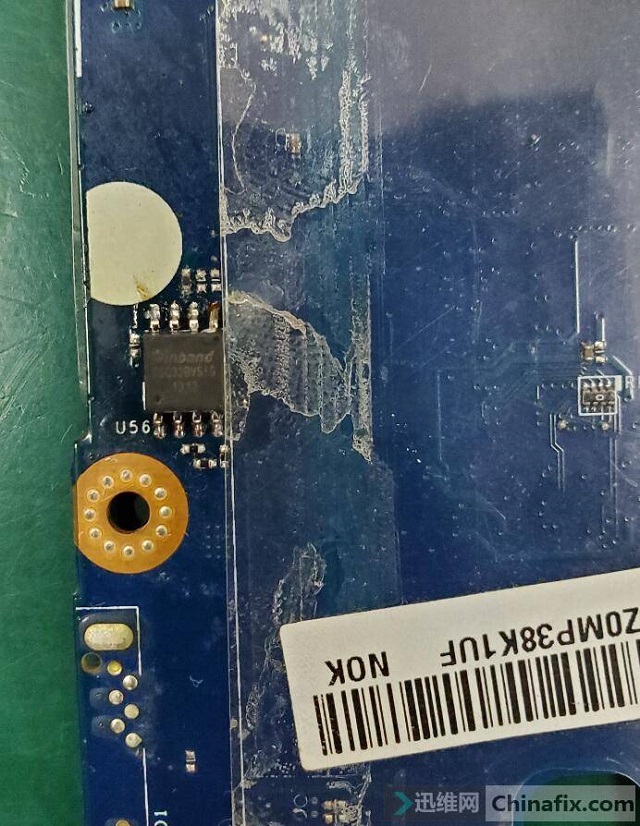

  看看BIOS芯片这里,已经焊成这样子。

迅维远程学员分享:二修联想G505笔记本不开机 图3

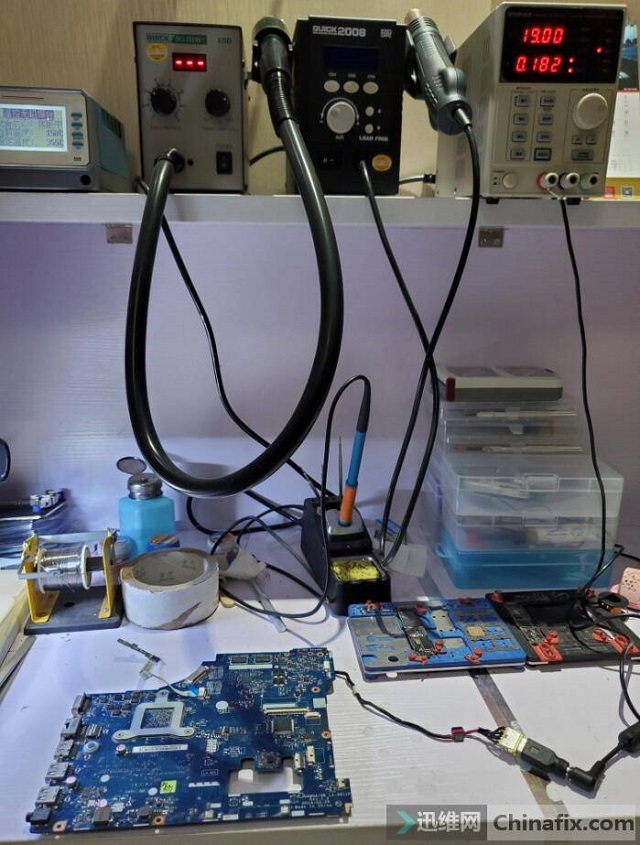

  拿表一测量发现3.3V完全短路,接个3V电压一烧机发现EC发烫,拆下EC随便找了个ECKB9012 A3装上,已经不短路了,上电电流到0.18A后掉电反复重启,3.3V一会有一会没有。

迅维远程学员分享:二修联想G505笔记本不开机 图4

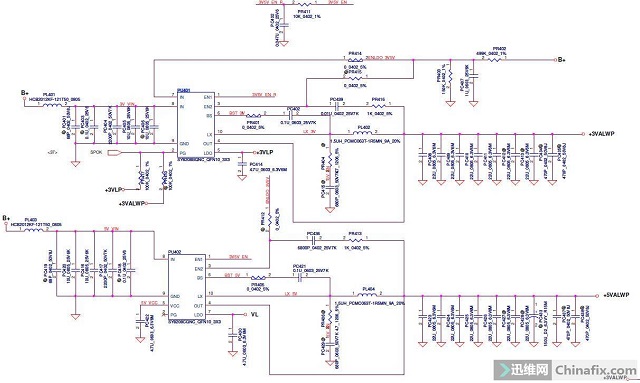

  图纸上PU401是待机3.3V供电。

迅维远程学员分享:二修联想G505笔记本不开机 图5

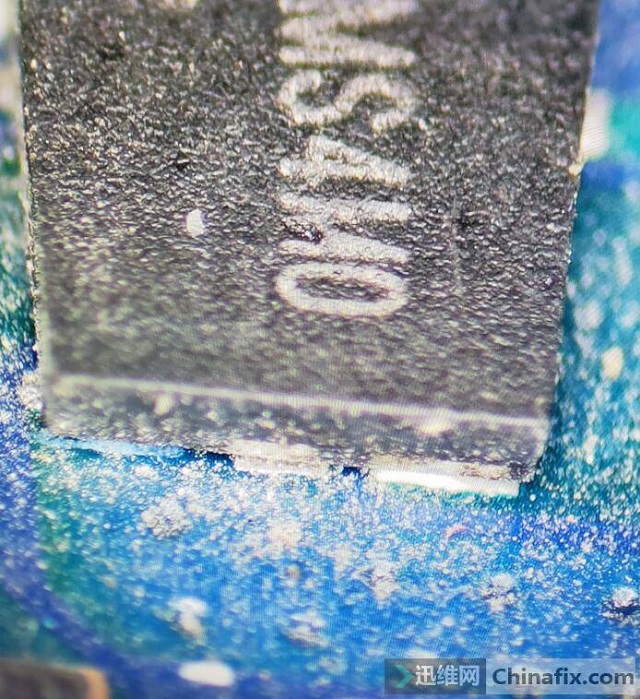

  拿到显微镜底下看下发现芯片这边是翘起来的,估计是上家维修没焊好的原因吧!

迅维远程学员分享:二修联想G505笔记本不开机 图6

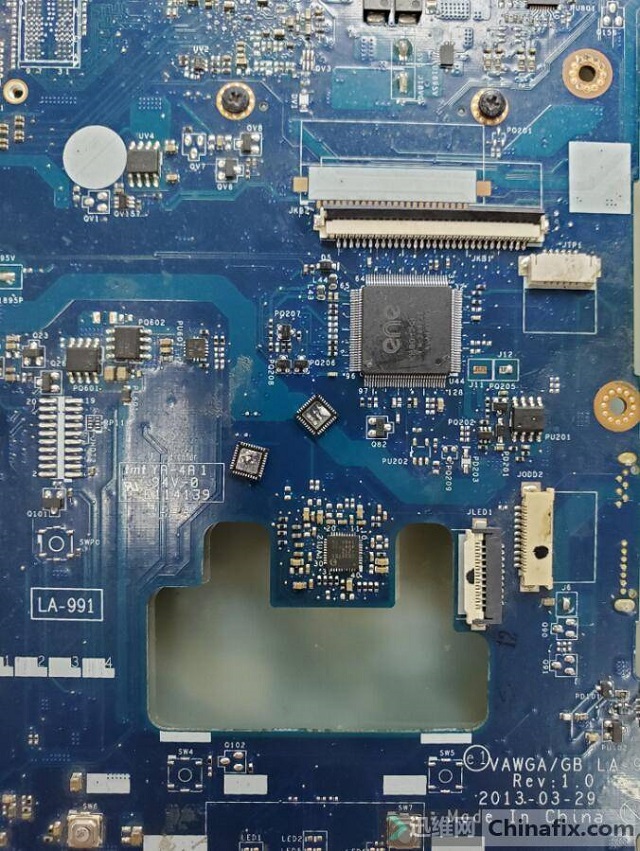

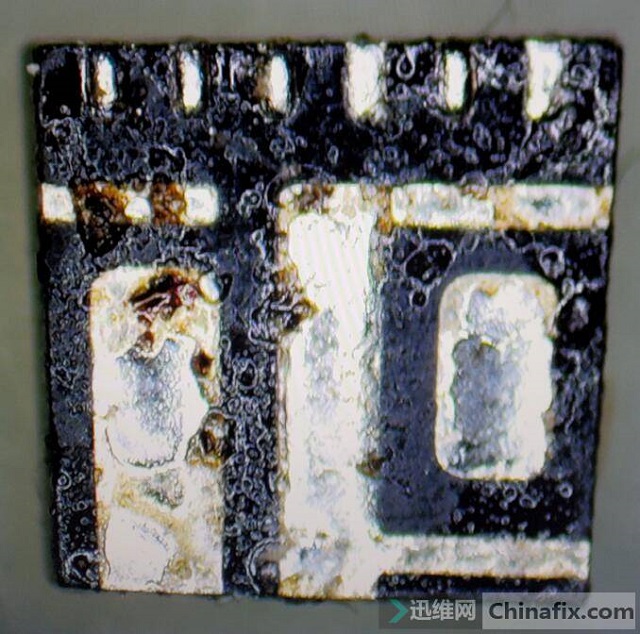

  取下芯片。

迅维远程学员分享:二修联想G505笔记本不开机 图7

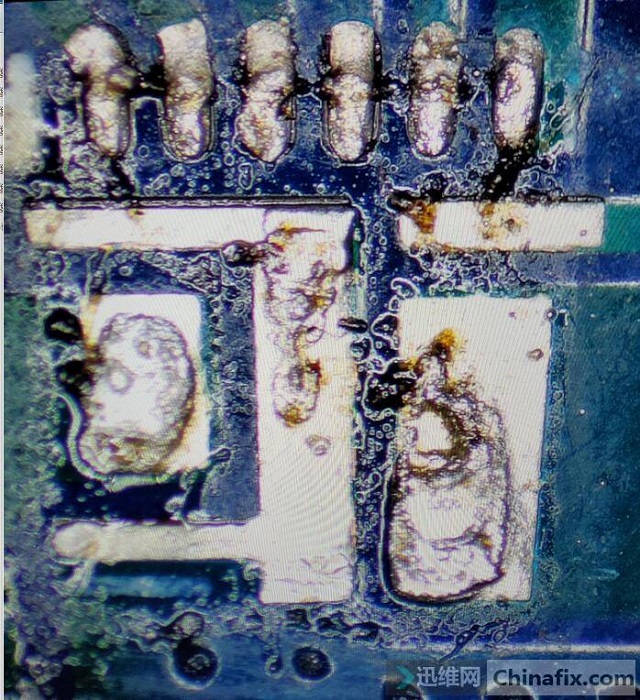

  重新处理,焊接好后 3.3V很稳定,没有出现电压跳变现象。

迅维远程学员分享:二修联想G505笔记本不开机 图8

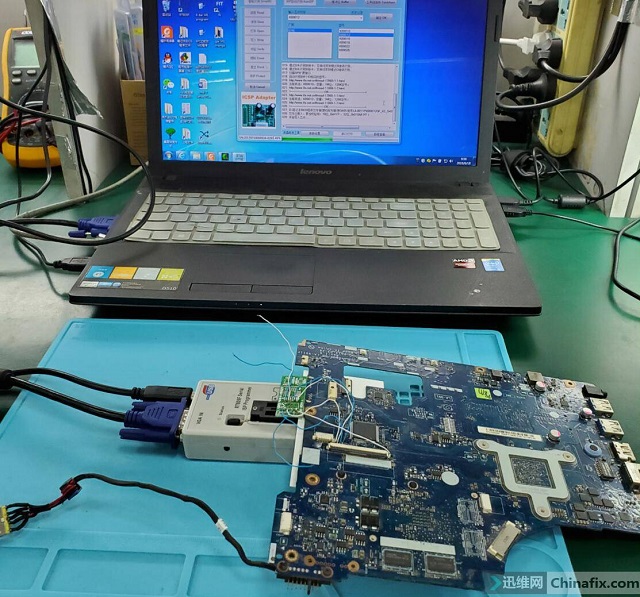

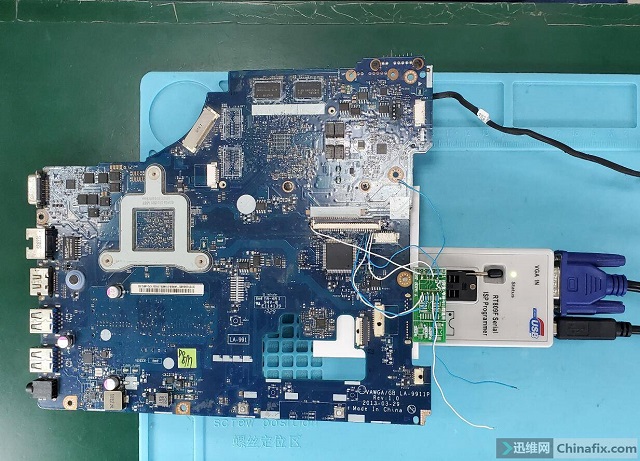

  接下来就要处理这个EC KB9012 A3,由于EC KB9012 A3内部是带程序的,焊在主板,准备刷芯片内部程序。接好线:

迅维远程学员分享:二修联想G505笔记本不开机 图9

  开始烧录程序。

迅维远程学员分享:二修联想G505笔记本不开机 图10

  程序烧录完成后接上电开机,电流经过跳变最后在0.6A时亮机。

迅维远程学员分享:二修联想G505笔记本不开机 图11

  简单装好,进系统测试。

迅维远程学员分享:二修联想G505笔记本不开机 图12

  发现无声音,测量声卡工作条件正常。

迅维远程学员分享:二修联想G505笔记本不开机 图13


  直接换声卡芯片,料件盒里没找到CX20751,只有一个CX20757,装上试试,开机进系统后声卡那里连硬件都没有了,又去料板找了半天,找到了一个CX20751-21Z,原机是CX20751-11Z,直接代换上去。

迅维远程学员分享:二修联想G505笔记本不开机 图14

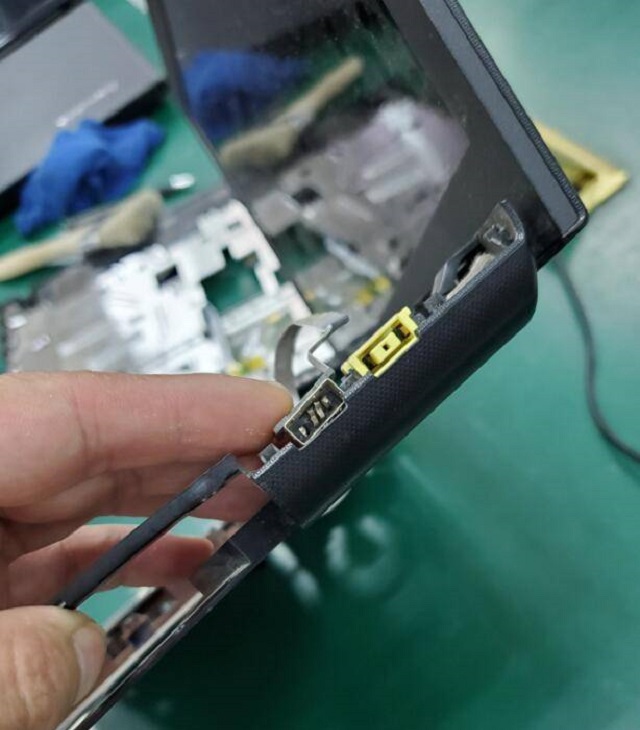

  进系统测试,声卡硬件有了,声音也正常了,还得换右侧的电源接口和USB接口。

迅维远程学员分享:二修联想G505笔记本不开机 图15

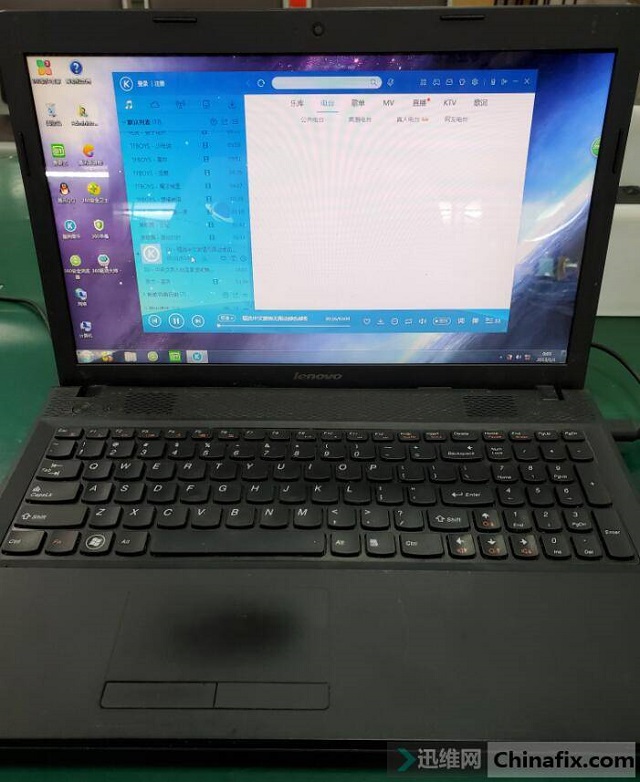

  换好后开机进系统测试,声音正常各功能正常,维修结束。
