迅维远程学员分享:联想700s-14isk笔记本不开机维修

更新时间:2021-06-08 浏览量:201

  本文为迅维远程学员chengyun20086原创,迅维论坛ID:230657

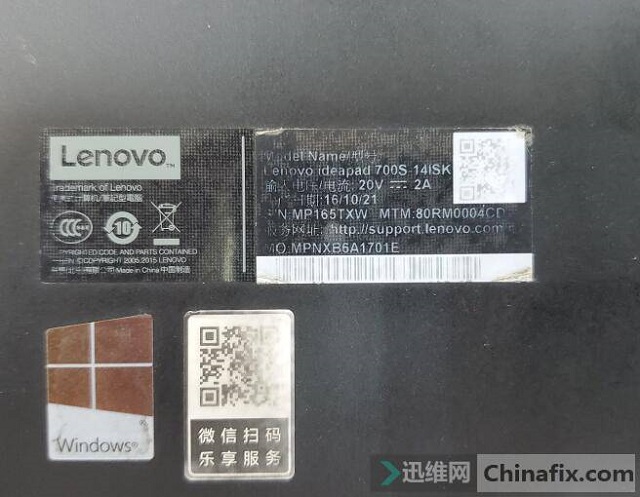

  机器型号:联想700s-14isk

  故障现象:不开机

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图1

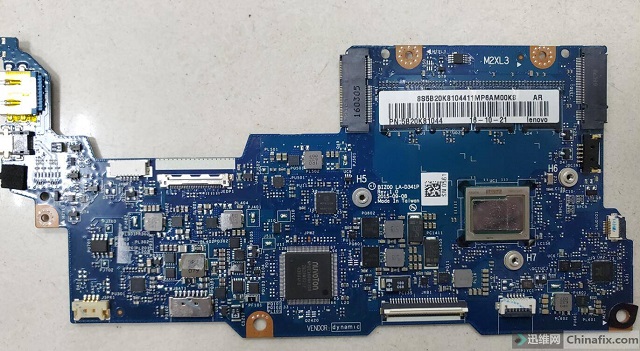

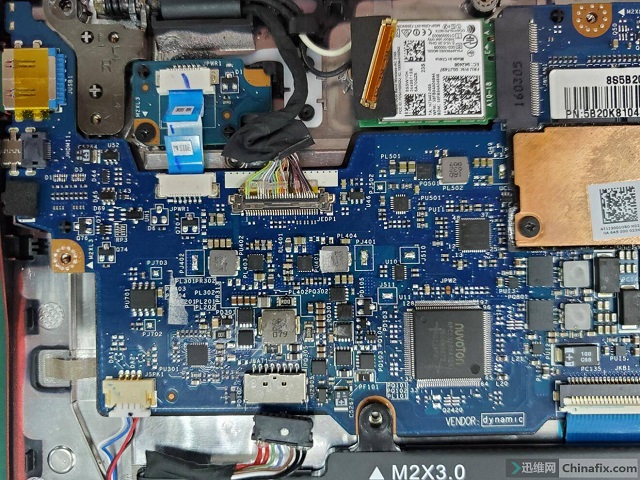

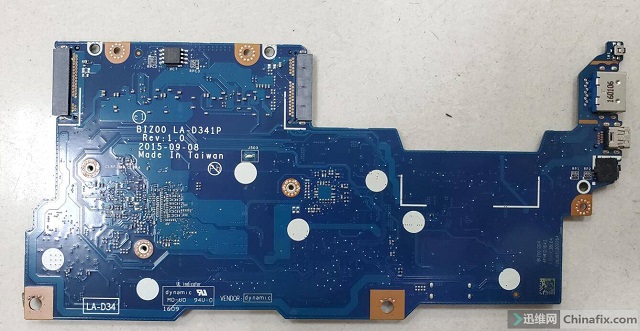

  拆下主板如图:

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图2

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图3

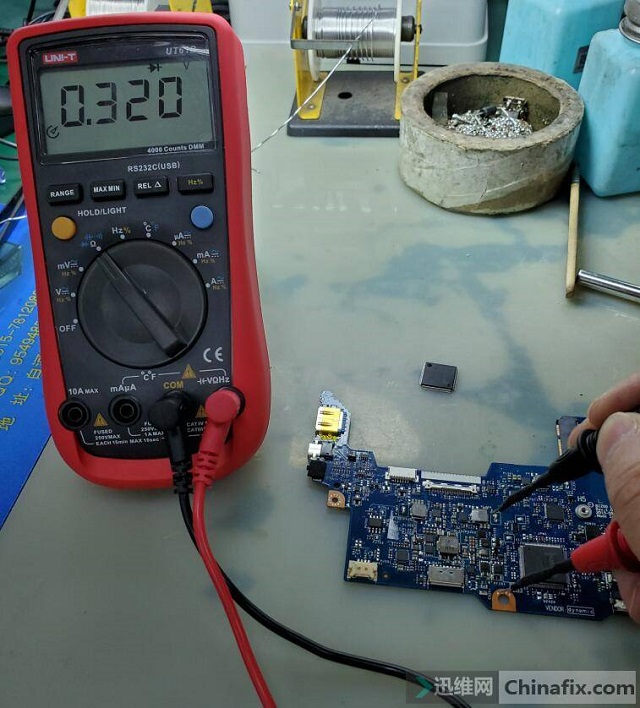

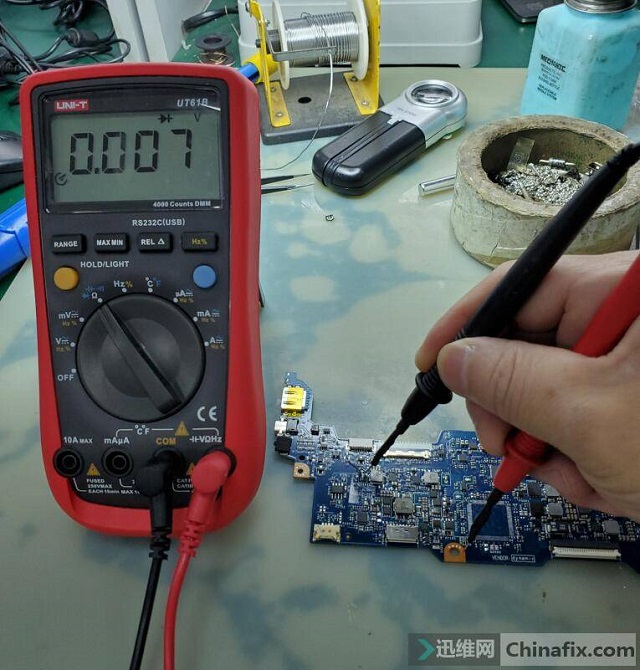

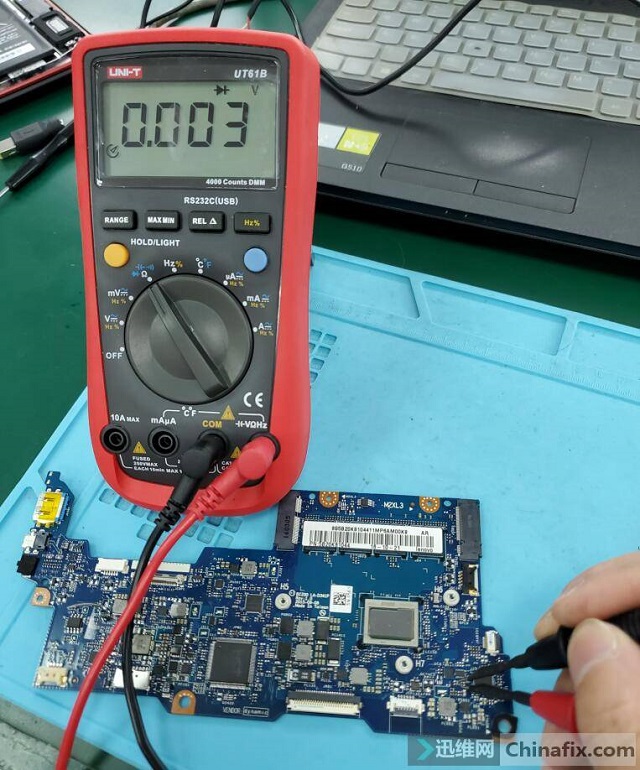

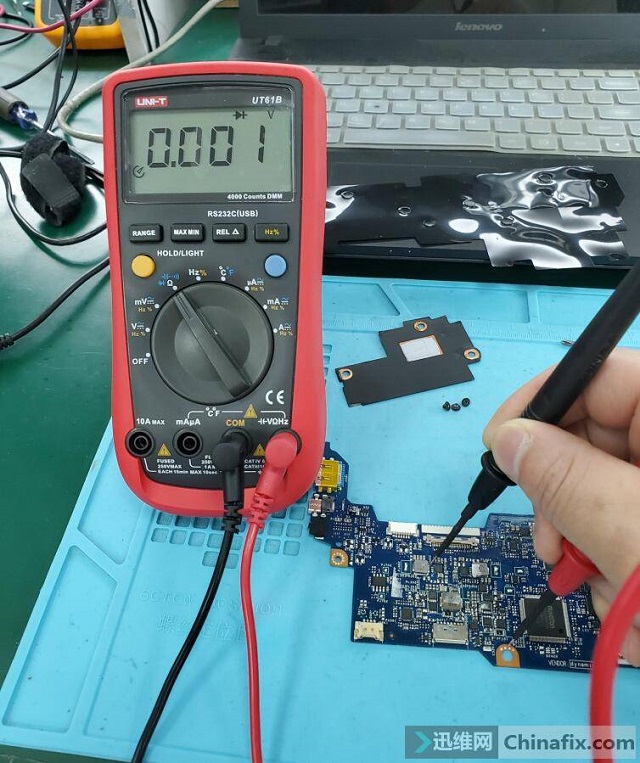

  听说去了好多个地方检测,要换主板,后来朋友找到我,让尽力维修下,看能否修好,测量主板上阻值,果然不简单。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图4

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图5

  由于是新款机器,没有任何芯片资料和图纸参考,只能靠自己测量了。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图5

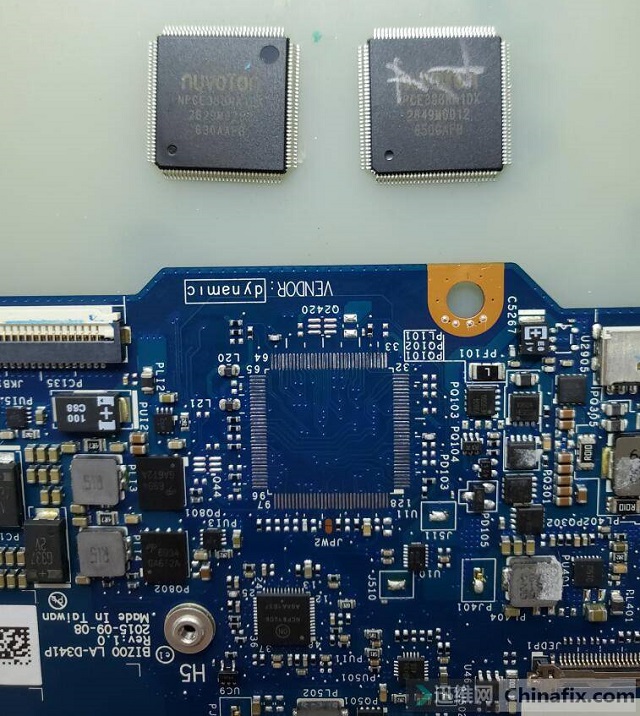

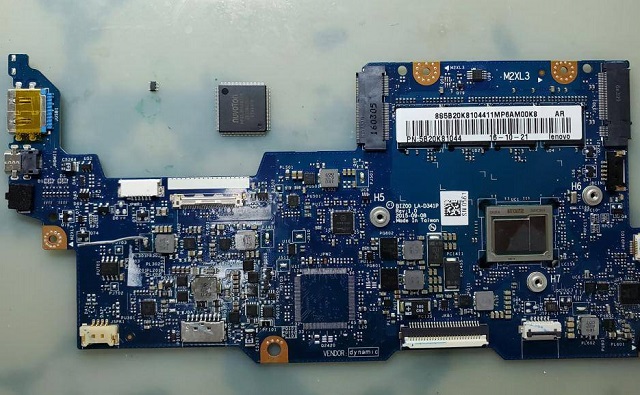

  测量后暂确定下图中这两个芯片损坏。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图6

  芯片订货,到货后。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图7

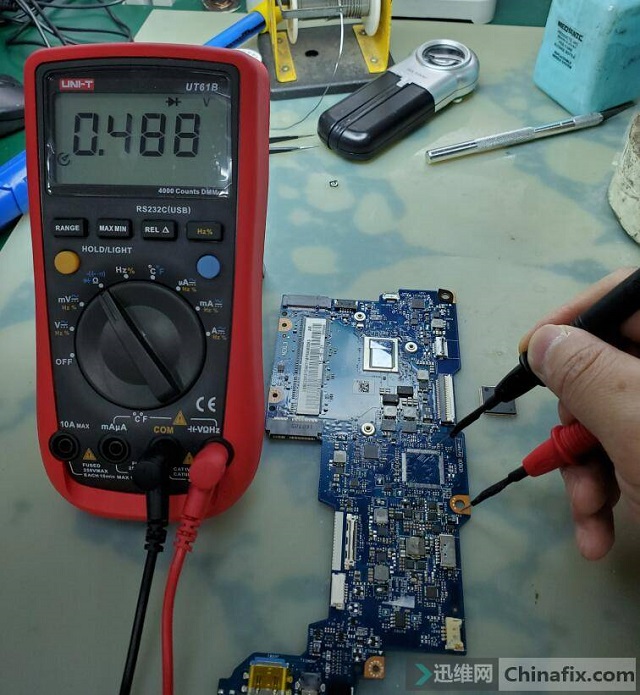

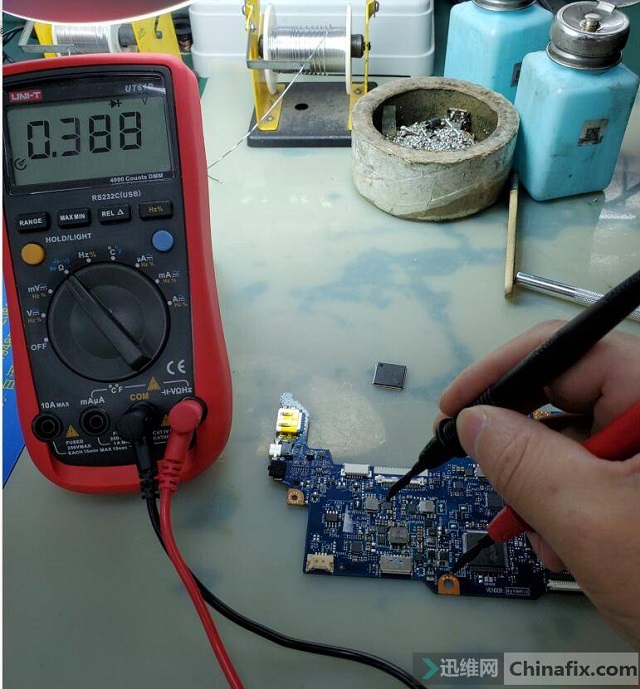

  芯片装上,阻值正常。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图8

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图9

  芯片装上后阻值正常,上电开机显示一下,然后就再不开机了,拆机测量发现换的芯片已经被烧坏了。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图10

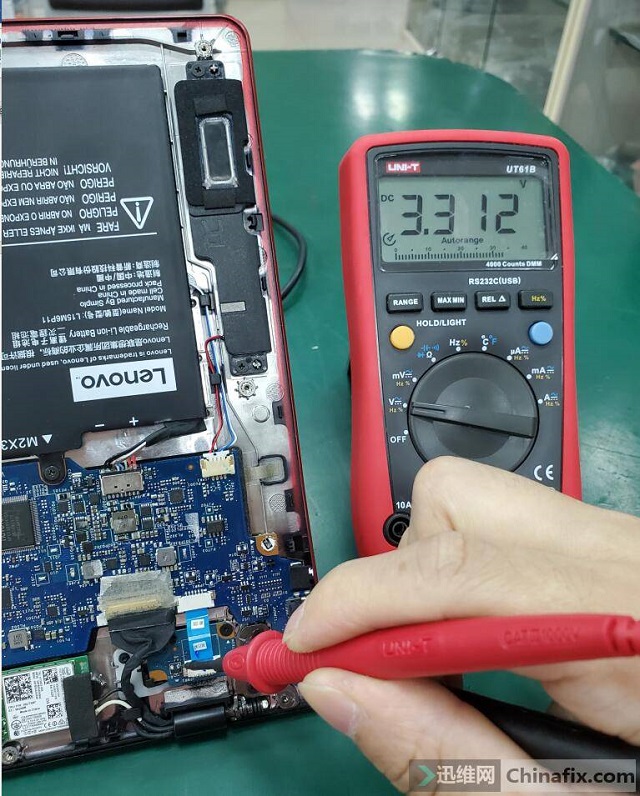

  经过时间的考验仔细的排查,终于将有问题的地方找到并排除了,这次一下将烧坏的几个芯片,都买回来了,装上开机测量电压正常。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图11

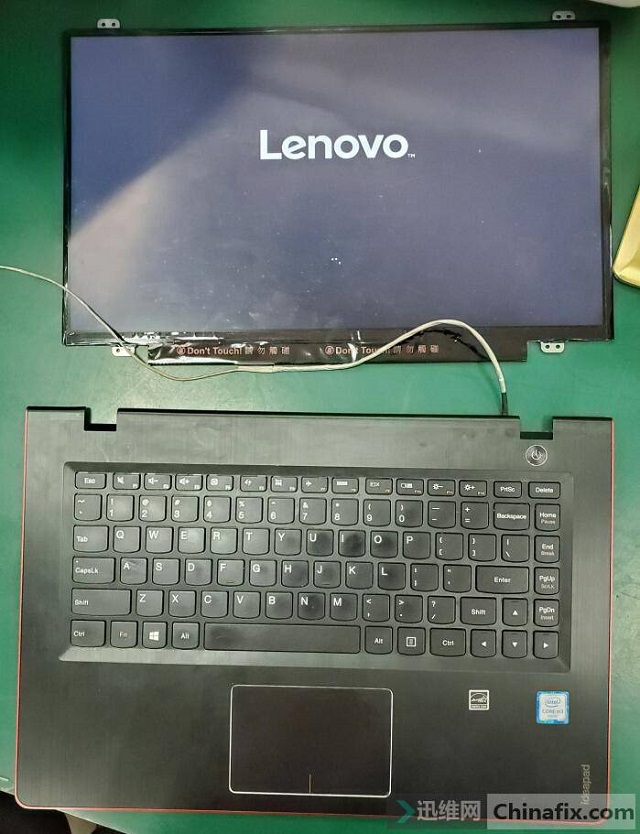

  在测试过程中发现一个问题,一插上屏线开机就会掉电,将屏线摆到一定角度显示正常不会掉电,屏幕通过代换方式排除了,稍微动一下,就会掉电关机。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图12

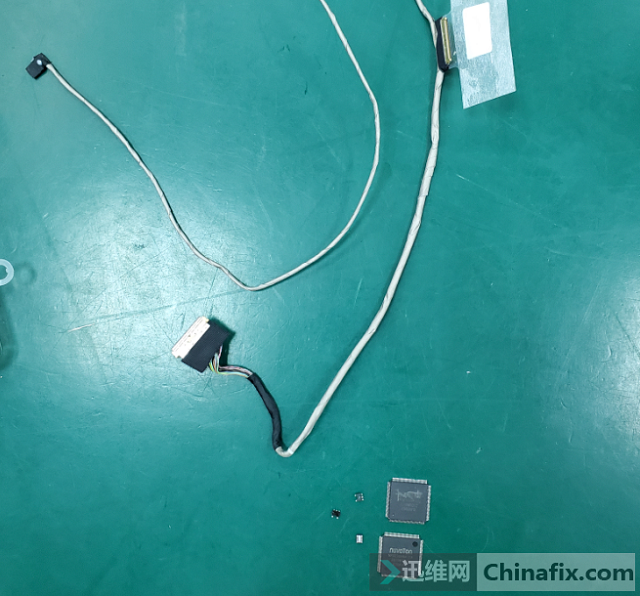

  判断为屏线可能已经烧坏,发一条新的屏线装上,故障排除。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图13

  换了一堆件才修好这台机器。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图14

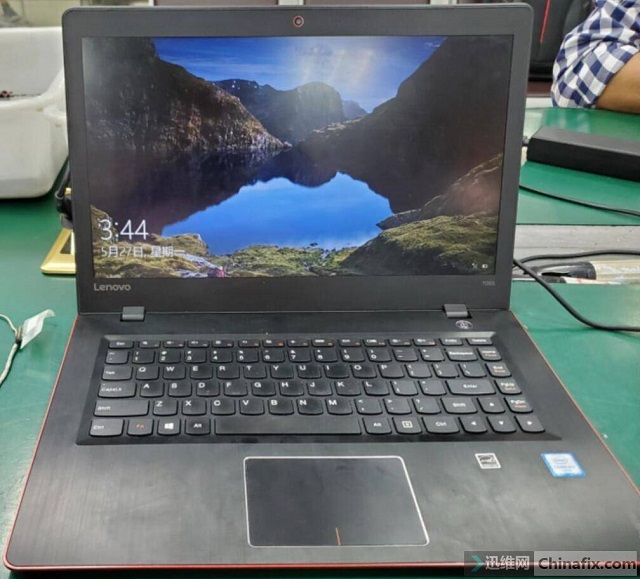

  装好进系统测试。

迅维远程学员分享:联想700s-14isk笔记本不开机维修 图15

  装好进系统测试发现除了触摸板不能使用,其它各功能都正常。测量触摸板的供电是正常的,排线也是完好的,触摸板本体损坏的可能性很大,经沟通客户用鼠标不用触摸板。
