迅维远程学员分享:华硕Y483L笔记本不开机维修

更新时间:2021-06-11 浏览量:202

  本文为迅维远程学员chengyun20086原创,迅维论坛ID:230657


  机器型号:华硕Y483L笔记本

  故障现象:不开机

  维修过程:插上可调电源待机000,电池是内置的,必须拆机才能断开电池。拆机后断开电池,机器自动上电开机了,再装上电池也可以开机,充放电也是正常的,但放个一晚上第二天再开就开不了,反复试了,只要放的时间长一点就开不了。

  这种机器故障第一时间想到的就是RTC电路问题了,相信很多同行也遇到过一拔电池就开机了,并且使用正常,但大部分都是用不了多久又出现开不了机,这种现象在HM86 HM87的四代小桥上体现的最多,这台也是四代,是板载CPU和桥一体的。

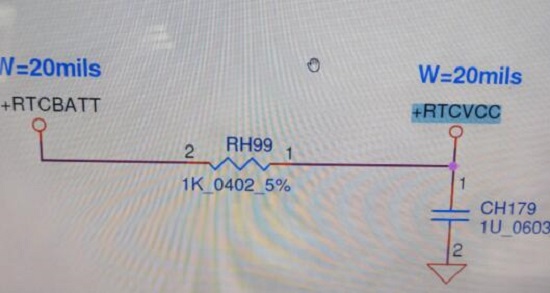

  这台Y483L主板丝印有BAT的电路位置,但实际上没有安装,那就动手改个RTC电路上去。参考下别的图纸直接改个电路上去,说干就干,记忆中RTC电路有一个限流1K电阻加一个电容组成一个延时电路。

迅维远程学员分享:华硕Y483L笔记本不开机维修 图1

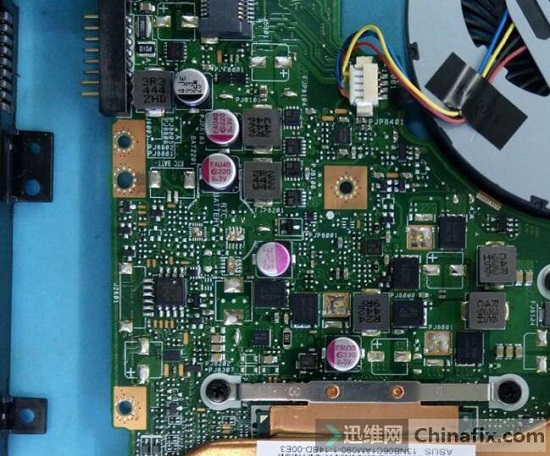

  找到位置,万用表测量看线路走到哪里。

迅维远程学员分享:华硕Y483L笔记本不开机维修 图2

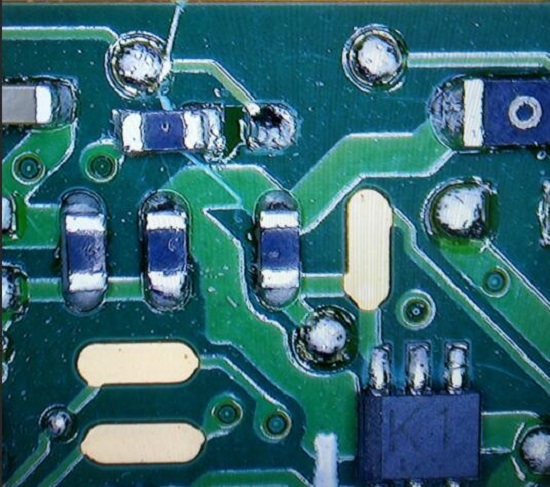

  万用表测量到下图这个电阻就是电路设计没有小电池的时候直接用内置电池的电,经过这个电阻限流过来再加到CPU的PCH模块RTC电路上。

迅维远程学员分享:华硕Y483L笔记本不开机维修 图3

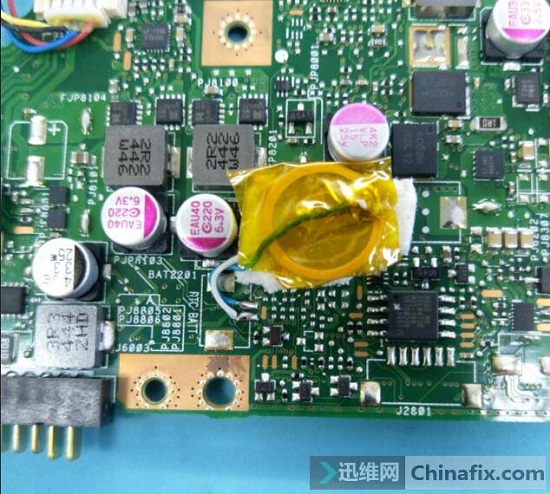

  测量刚好1K的阻值取下(相当于断开原来内置电池直接给RTC供电),然后装到此位置,找个小电池装上。

迅维远程学员分享:华硕Y483L笔记本不开机维修 图4

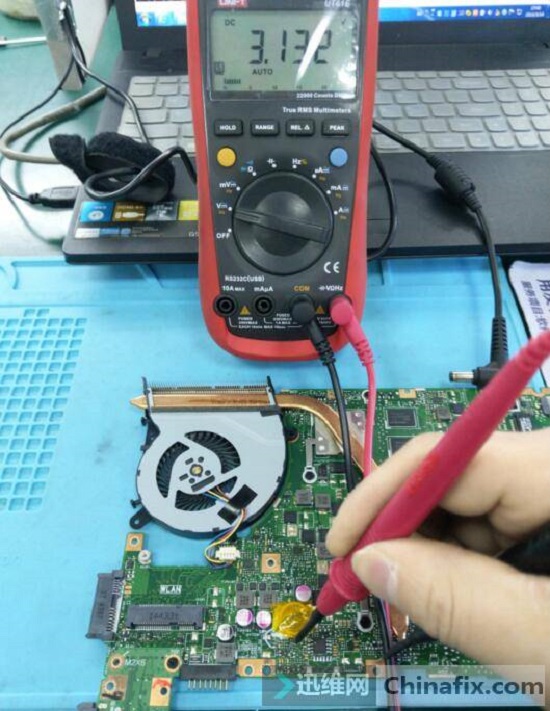

  测量经过二极管降压后3.1V。

迅维远程学员分享:华硕Y483L笔记本不开机维修 图5

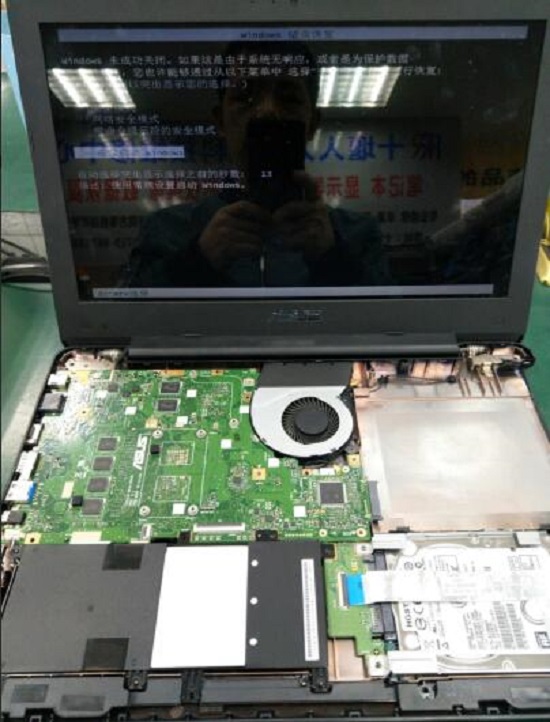

  反复测试几天,一切正常,此机修复。

迅维远程学员分享:华硕Y483L笔记本不开机维修 图6
