迅维学员分享:华硕P8B75-V主板上电不触发维修

更新时间:2021-06-08 浏览量:209

  本文为迅维学员 a13544415297 原创,迅维论坛UID:1002170

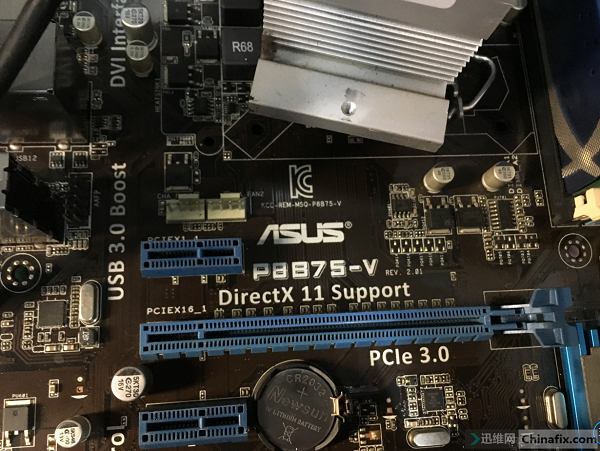

【主板型号】华硕P8B75-V REV:2.01

【故障现象】主板上电不触发

迅维培训学员分享:华硕P8B75-V主板上电不触发维修 图1

【维修过程】

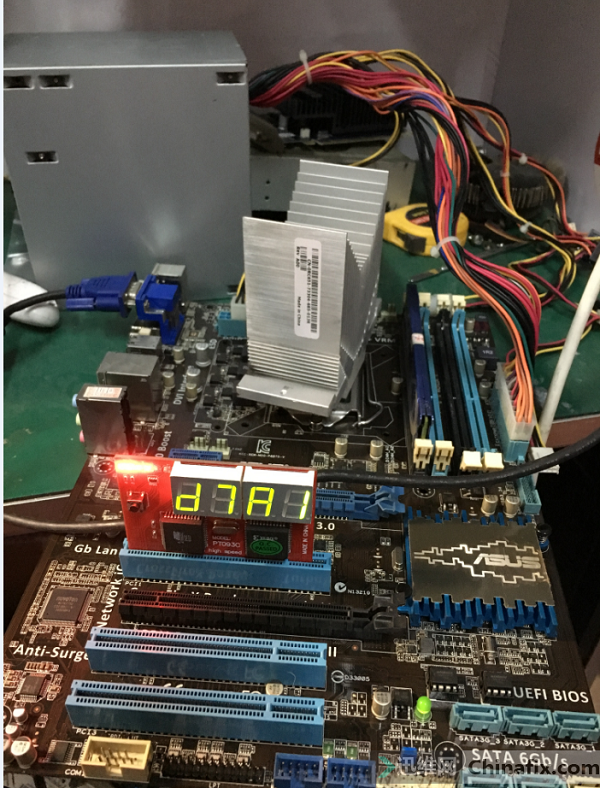

  首先插上电源,发现待机的3.3V都没有,强行开机,全板通电,电源不会掉电,初步排除了主板有短路的可能。

  主板3.3V都没有,待机电路肯定不正常!测量开关机针脚只有1.8V,短接开关不触发。

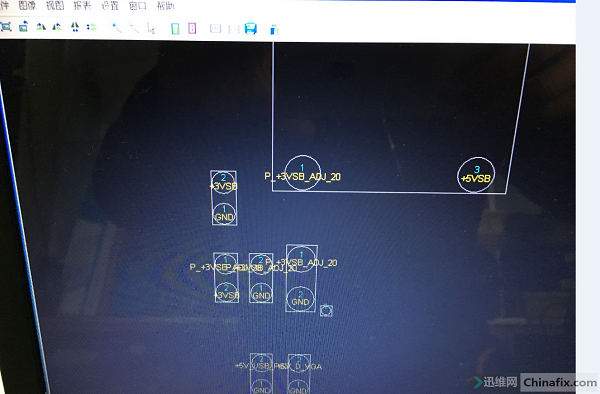

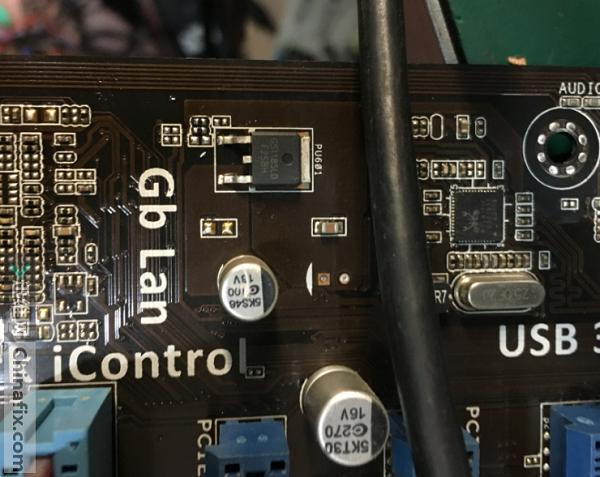

  打开关机针脚的对地值,发阻值正常,没有被拉低。本来打算跑线,跑着跑着发现就只连接了几个电阻和电容,没有跑到待机5V转3.3V的元器件,没办法啦,只有找图纸啦,通过点位图,终于找到了5V转3V的元器件,发现是一个LDO线性稳压器,测量输出端只有1.8V。

迅维培训学员分享:华硕P8B75-V主板上电不触发维修 图2

 迅维培训学员分享:华硕P8B75-V主板上电不触发维修 图3

  这种这么大的LDO一般都不容易坏,一般都是电压调节脚ADJ有问题。


  根据公式VOUT=1.25*(1+R2/R1),测得R2=2K,R1=3.5K,根据公式计算,R1原先应该是1.2K才对,现在成了3.5K,应该是电阻变质。可以找一个1.2K电阻换或者把R1变为2K,找一个3.28K的电阻做R2,把电阻的位置对换一下就可以了。

  结果找到这么小的电阻,用万用表一个一个的测量,都没有找到3.3K或者1.2K的,眼睛都找瞎了,转脑子一想,用3.5的应该也可。套用公式,把R2设置为3.5K,R1设置为2K,计算此时输出电压为3.4375V,比标准的3.3V高了1V左右,应该没问题。

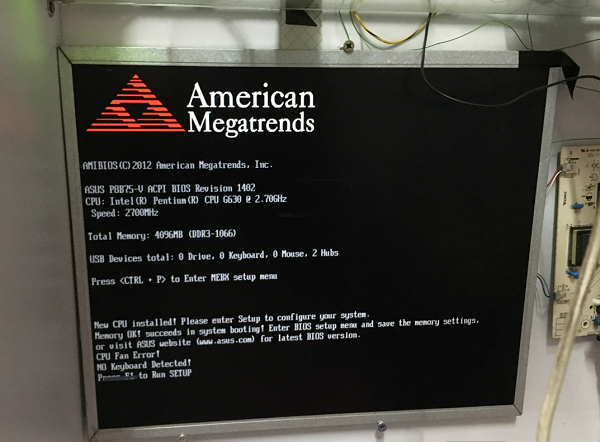

两个电阻对调,待机电压出来了,上U上内存,电脑开机!

迅维培训学员分享:华硕P8B75-V主板上电不触发维修 图4

迅维培训学员分享:华硕P8B75-V主板上电不触发维修 图5
