迅维培训学员分享:技嘉GA-G31M-ES2C主板不跑码维修

更新时间:2021-07-20 浏览量:211

  本文为迅维培训学员 red·如此美 原创,迅维论坛UID:693353


【主板型号】技嘉GA-G31M-ES2C R2.0主板

【故障现象】主板不跑码

【维修过程】

  接到客户送来一台主机,说烧掉了!
接过来机器,第一步:故障还原。

  插电源,因为烧掉的,二次插电某些电容或者IC会爆的。接上电按了开关,机器开机了,但是不亮机。拔下内存,清理了下,重新开机,故障依旧。

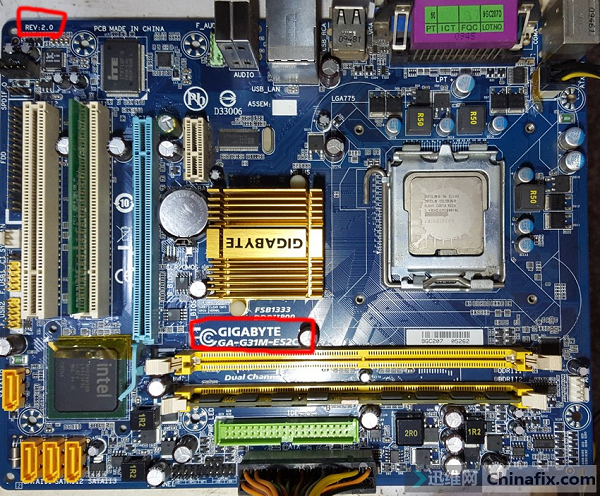

迅维培训学员分享:技嘉GA-G31M-ES2C主板不跑码维修 图1

  需要注意,红色标起来的,新手一定要注意,应为很多主板用的电阻都是0402封装的,且没有丝印,一定要根据电路图去维修,所以电路图一定要找对版本号。

  观察全板-对地打值-供电-时钟-复位,经过仔细观察,全板没有调件  对地打值都ok,接着插电上电。插电发现网卡接口的两个灯亮的,估计是雷打掉的,接续测个测各大供电,均正常。

  测时钟,用万用表测,都在范围内。接着测复位,发现pci插槽的A15脚复位只有1.7V   哈哈,问题找到了,复位电压不够。但是问题来了,复位电压不够,一般是让某个电路给拉低了,具体就要查电路图了。

  观察主板,技嘉GA-G31M-ES2C马上电脑本地搜索找到图纸,最后发现是版本问题,才找不到相关电路。

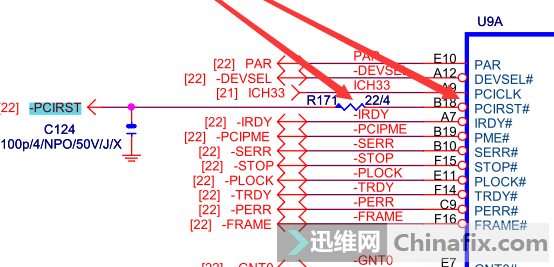

 迅维培训学员分享:技嘉GA-G31M-ES2C主板不跑码维修 图2

  通过图纸找到这个地方,然后再实物中找相关的元件。既然电压低,先确定是南桥的问题还是其他电路的问题,要找到这个电阻,把它拆了,就可以判断出是哪个问题。

  通过观察主板,没有丝印,这个电阻是0402封装,要找到这个电阻,有一点点麻烦,神器出马。

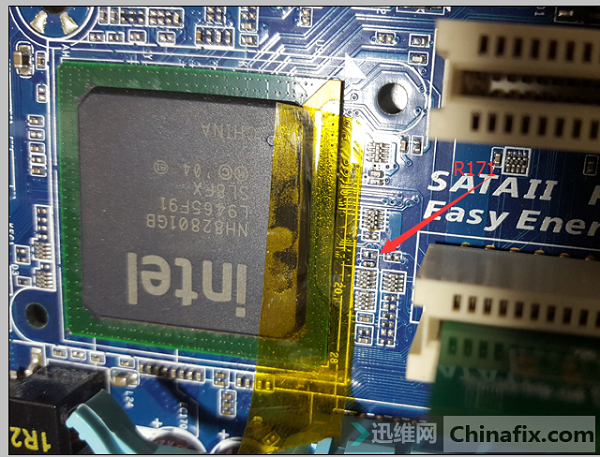

迅维培训学员分享:技嘉GA-G31M-ES2C主板不跑码维修 图3

  这个跑线好用。找到电阻并拆掉它。
迅维培训学员分享:技嘉GA-G31M-ES2C主板不跑码维修 图4

  经过测量,一端为3.3V ,一端为1.7v,说明南桥发出的pcirst信号是好的,让后面电路拉低了。查图纸发现后面连了两个电容,估计是电容坏了,拆掉,pci插槽不可以用了。客户着急,说没事,就这样用了吧。

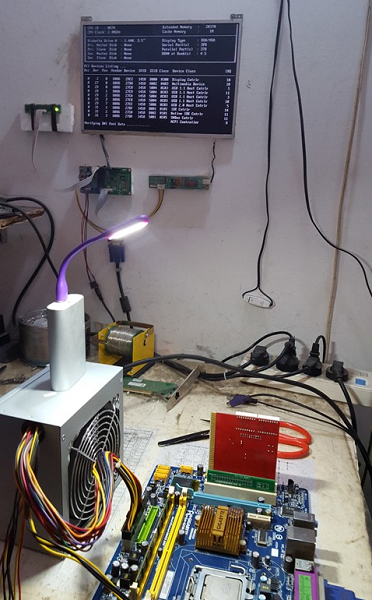

  拆掉后的亮机图,维修到此结束。

 迅维培训学员分享:技嘉GA-G31M-ES2C主板不跑码维修 图5
