迅维实地学员分享:戴尔5420笔记本挡内存维修

更新时间:2021-07-21 浏览量:206

  本文为迅维实地学员guran5532原创,迅维论坛ID:901921

  原文链接:https://www.chinafix.com/thread-1190228-1-1.html

  机器型号:戴尔5420

  板号  DA0R08MB6E2 REV E2

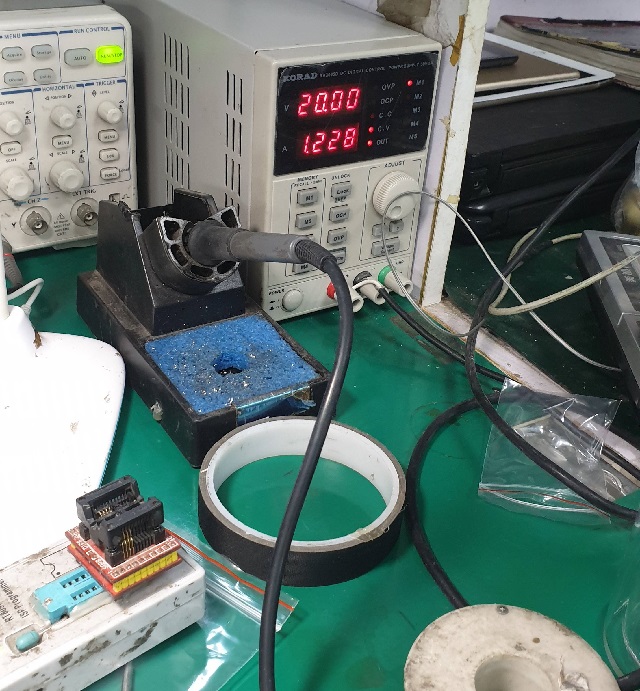

  维修过程:裸板上电1.2不显,刷了2个BIOS跑码差不多,排除BIOS,全板只缺CPU集显供电。测量PLTRST#,桥发出的平台复位3.3V已经有了,大概过程是这样的。

迅维实地学员分享:戴尔5420笔记本挡内存维修 图1

  首先桥的11大待机条件正常,晶振起振,触发后桥--总线--PLL--SA等供电正常后就有了PWROK  APWROK。有了APWROK后,桥会通过CS0#读取BIOS,有了PWROK桥会开漏输出DRAMPWROK给CPU通知CPU内存模块供电正常。BIOS正常读取后,桥发出PROCPWRGD给CPU表示CPU的非核心电压OK。

  当CPU收到PROCPWRGD后,CPU发出SVID给CPU供电芯片,用于开启CPU核心供电,CPU供电正常后,由CPU的供电芯片发出3.3V高电平PG经过电路转换送给PCH桥,SYS_PWROK表示CPU核心供电OK,用于PCH发出PLTRST#的条件之一。然后桥发出平台复位PLTRST#给各芯片、插槽,同时进过转换(一般是串联分压1.1V)作为CPU复位。CPU得到复位后通过DMI总线到桥,桥在通过SPI总线读取BIOS开始自检跑码。自检过内存后,CPU再次发出SVID给CPU供电芯片,控制输出VAXG集显供电。

  桥已经发出平台复位,那应该是挡内存了,测量内存的主供电1.5V、VTT 供电0.75V、VREF 供电0.75V、SPD码片供电3.3V、SM总线上拉电压3.3V、内存控制器1.5V供电等等都正常,打了一下波波,桥通过SM总线读取内存信息了。

迅维实地学员分享:戴尔5420笔记本挡内存维修 图2

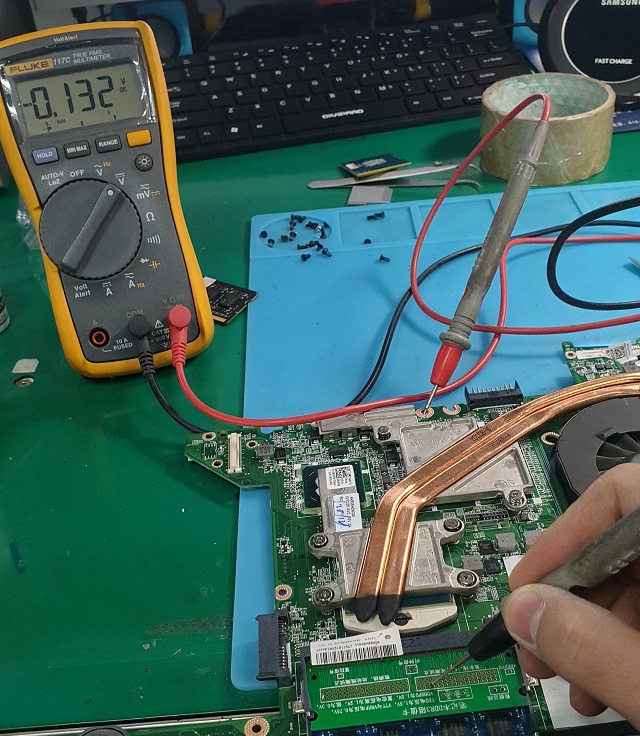

  当测到ODT时发现了问题只有0.1V,内存控制内部的终结电阻,用于内存数据总线的阻抗匹配减少信号反射现象。这个信号在内存插槽 116/120 脚测量是个 0.7V左右的电平,当这个信号为低时内存控制器无法驱动信号,将会出现档内存现象。

迅维实地学员分享:戴尔5420笔记本挡内存维修 图3

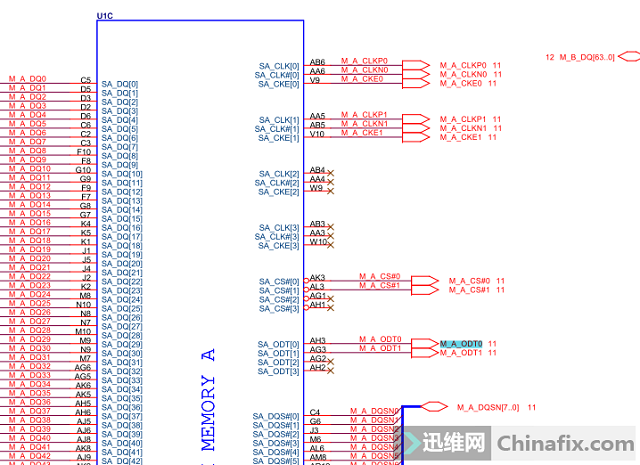

迅维实地学员分享:戴尔5420笔记本挡内存维修 图4

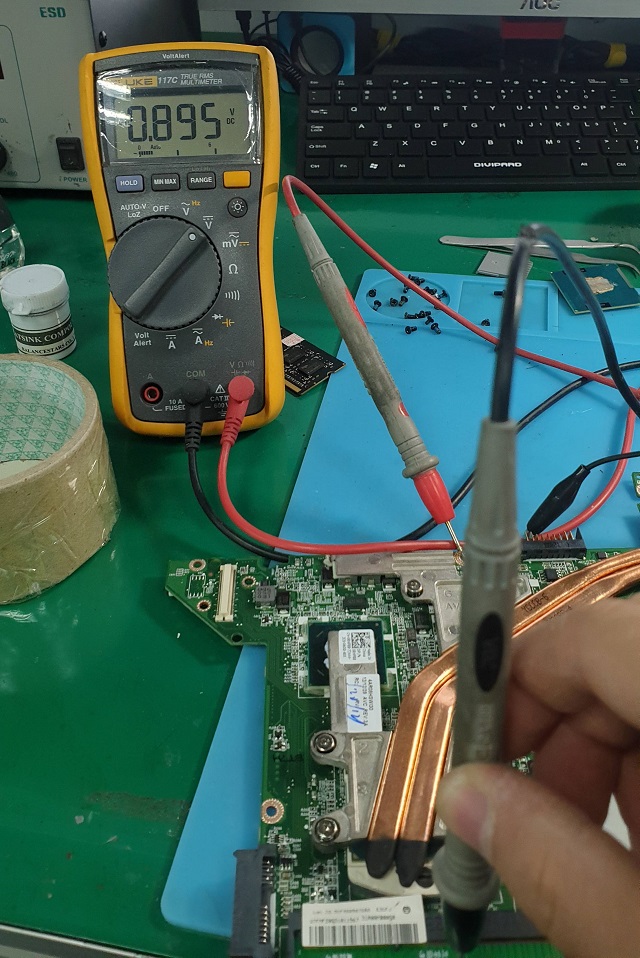

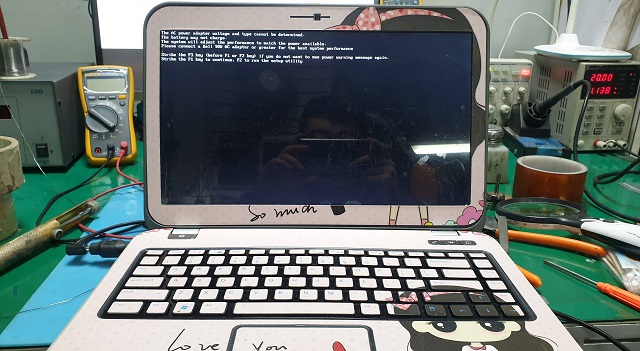

  CPU发给内存插槽的,那就先换个CPU试试,再次上电测量电压0.89.接屏亮机了,搞了半天CPU坏了。

迅维实地学员分享:戴尔5420笔记本挡内存维修 图5

迅维实地学员分享:戴尔5420笔记本挡内存维修 图6
