迅维学员分享:暗影精灵TPN-Q194笔记本不开机维修

更新时间:2021-07-22 浏览量:206

  本文为迅维学员我曹无情原创,迅维论坛ID:1273862


  板号:DAG3AAMBAF0 REV F

  维修过程:这机子断断续续修了一星期,根据客户描述自己清灰导致的,现在听到“自己清灰”四个字就感觉南桥危险。从实地出来没干过桥,遇到桥坏的基本都是报完价不修了,能干桥的少,67代坏的挺多的。

  电脑到手用普通惠普电源头没电流,淘宝买了诱骗线,快递到了后就立马插电试了一下,结果还是没电流,都怀疑买的坏的,这边把诱骗线芯片发出来,有没有大佬有这个诱骗芯片的原理图研究一下。

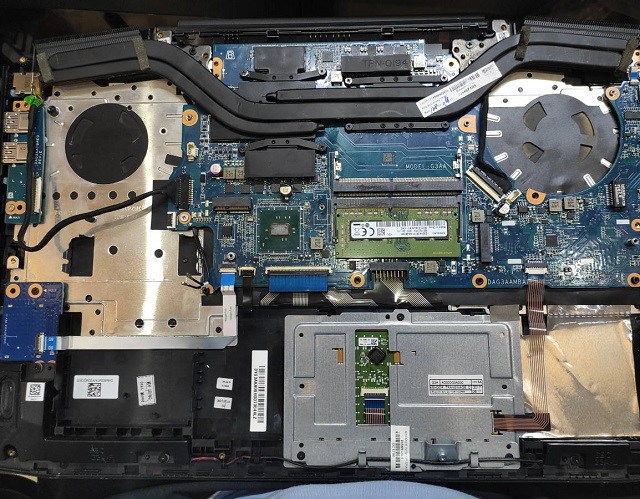

迅维学员分享:暗影精灵TPN-Q194笔记本不开机维修 图1

  拆出来量了一遍各大电感的对地阻值,有两个电感感觉是短路的,一个是3V电感,阻值只有18,另一个是南桥边上的电感,就当它是南桥的1V吧!对地阻值0,万用表夹南桥上电容0,撬电感量都是后级短路。

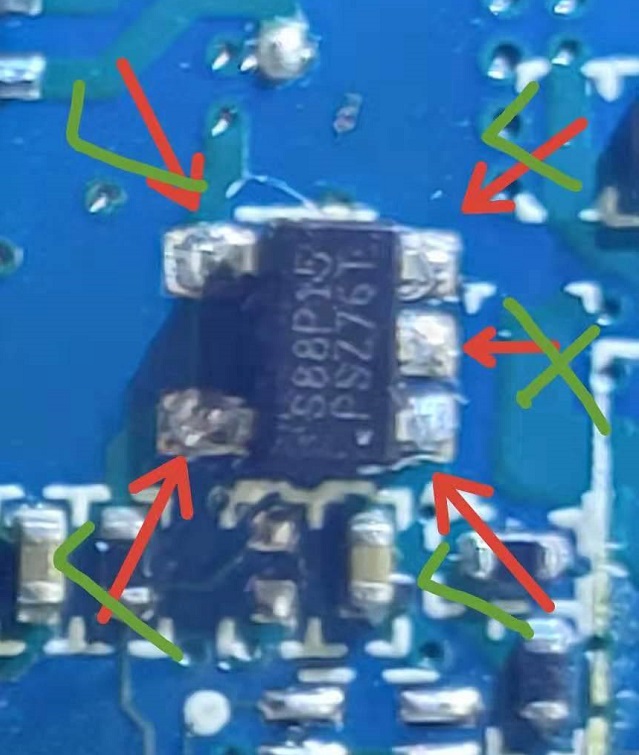

迅维学员分享:暗影精灵TPN-Q194笔记本不开机维修 图2

  因为没图纸没资料,瞎修吧!南桥肯定炸了,就看还有没有别的地方坏了。给3V电感飞线烧机,1-3V都是2A多的电流,但是摸哪里都不发烫。再次尝试裸板插电竟然有180多毫安,手摸南桥发烫。

  南桥下面的五脚小芯片巨烫,看标识查无任何资料。测量小芯片的几个脚阻值有0的也有18的,跟电感阻值一样,感觉和那两个电感有亲戚关系。

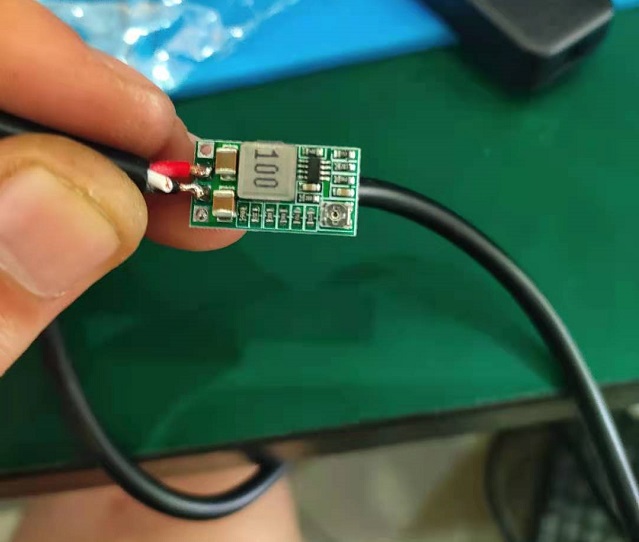

迅维学员分享:暗影精灵TPN-Q194笔记本不开机维修 图3

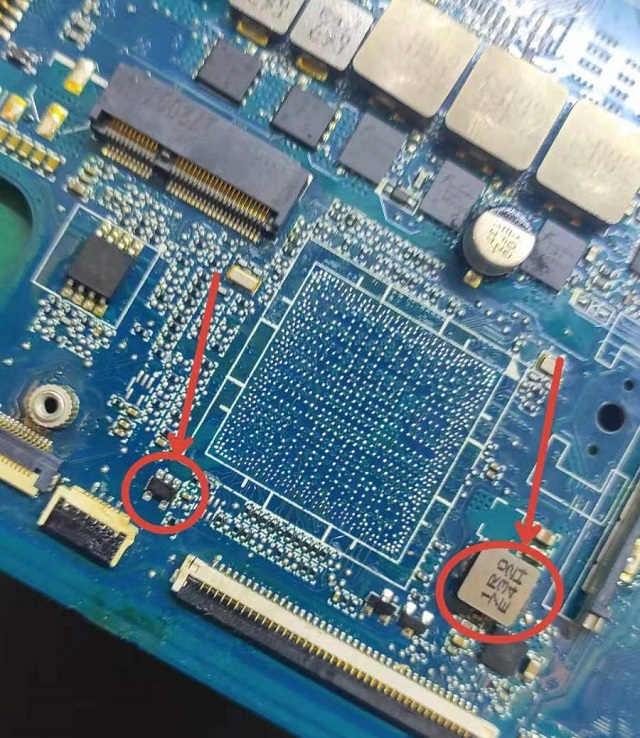

迅维学员分享:暗影精灵TPN-Q194笔记本不开机维修 图4

  因为老板买的BGA也没到,开车跑了几十公里去他朋友那把南桥拆了,两个电感都不短了,3V恢复360多,南桥边上的电感恢复80多,小芯片的阻值恢复了,只有中间脚为0,应该是接地脚。

  南桥下的小芯片看走线,根据对地值推测,和3V电感/桥旁边电感有联系,电感中间脚过孔像接地,这时候怀疑就是拆了南桥以后旁边电感80多到底正常不正常,另一个就是小芯片到底是干嘛的。

  犹豫良久淘宝220定了家包好的南桥,第一次上南桥,根据各个大神的操作自己总结了一下,拿手指抹焊油抹匀,再拿无尘布把焊油蘸成薄薄一层,光对位对了好久生怕和在实地第一次一样,搞错位一行重植直接原地爆炸。

  现在回想在实地因为南桥和EC没少挨船长叼,好在脸皮够厚被叼也要问(有一次把19V接开关的飞线了,还有一次干南桥吹爆掉点热上电,用老师的原话描述我就是总有些叼毛就是不按教的来自己瞎搞,糟蹋了船长不少东西,还没修好几个)。

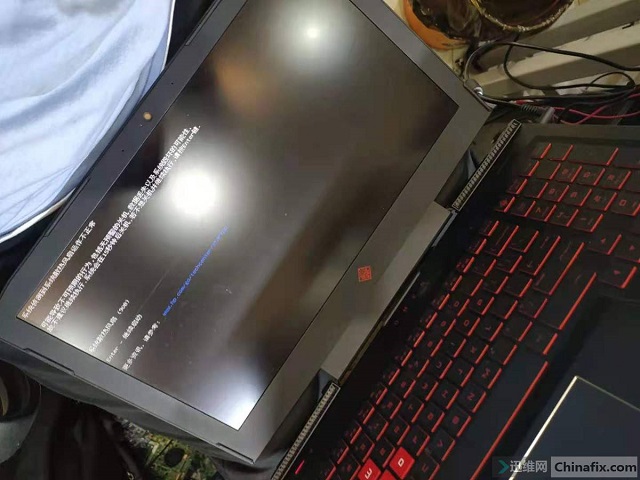

迅维学员分享:暗影精灵TPN-Q194笔记本不开机维修 图5

  激动的心颤抖的手,上电就知有没有。干完收工,冷却完毕,抱着激动地内心插电开机,电流欢快跳变不亮机,拆BIOS改ME,再次上机亮机。

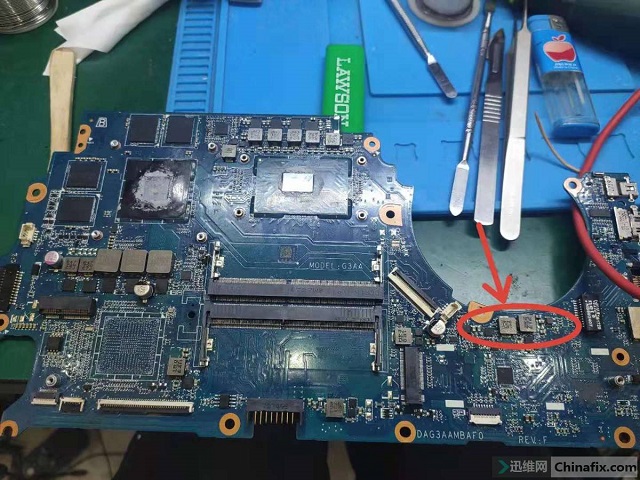

迅维学员分享:暗影精灵TPN-Q194笔记本不开机维修 图6
