手机坏的只剩主板,三星eMMC芯片也能数据恢复

更新时间:2016-12-30 浏览量:3069


  我们都说坏了的,不需要的东西,偏偏还不愿意扔掉,这是一种病,但扔东西也是有前提的,必须要注意很多问题的,比如像手机这种包含个人隐私的物品,还是小心为上,不然所有隐私分分钟被人恢复。究竟怎么回事呢?下面同小编一起来看看吧!

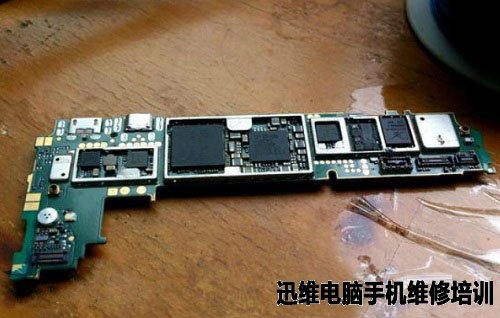

  话说,在路边捡到的一个坏手机,首先外壳没了,屏幕也不见了,电池更是不知去向,甚至连后盖都没有了。就是一块不能开机,只剩一块主板了,而且主板也是曾被别人维修过的破手机电路板。

数据恢复 图1
数据恢复 图1

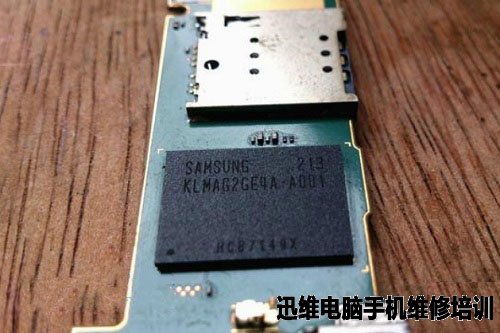

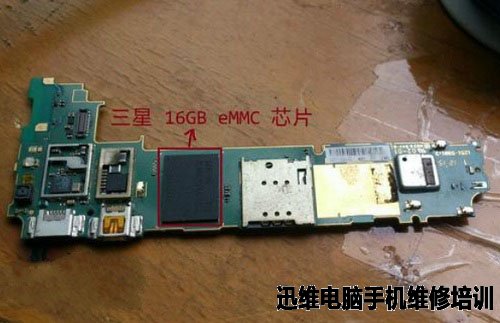

  这个破电路板正面啥也干不了,翻到电路板的背面,看到这是一块来自三星的eMMC芯片,型号是KLMAG2GE4A - A001,内部拥有16GB内存空间,属于eMMC 4.41,169-ball BGA封装。

  也就是说,这个手机生前它是内置16GB内存空间的手机,有的手机活着,但是它已经死了,有的手机死了,但是它还活着,说的就是这块手机主板。好,那就让我们来把它救活。

数据恢复 图2
数据恢复 图2

数据恢复 图3
数据恢复 图3

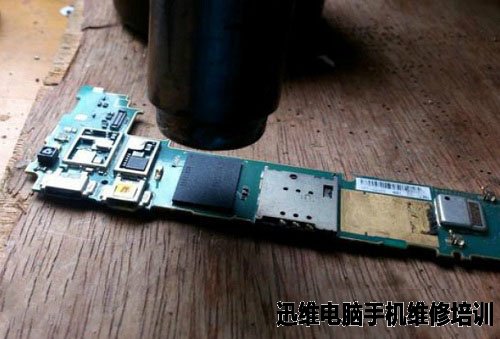

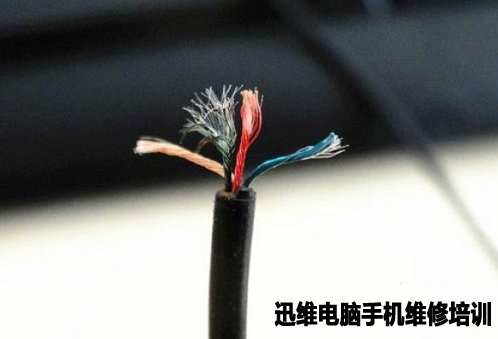

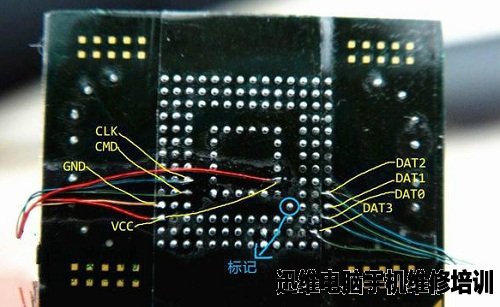

  由于芯片的焊盘非常小,所以要用非常非常细的线去焊接,这里用的是耳机线里面的一根铜丝分离手机芯片。

数据恢复 图4
数据恢复 图4

数据恢复 图5
数据恢复 图5

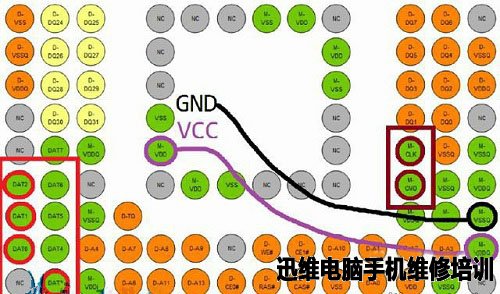

  eMMC芯片简单的说是一个集成了控制器的闪存芯片,再简单点说,可以通过读卡器,类似内存卡一样去使用它,这时需要把芯片上对应的引脚接到读卡器上,下面是芯片的引脚图,需要把DAT0、DAT1、DAT2、DAT3、CLK、CMD、VCC、GND接到读卡器的对应引脚上。

数据恢复 图6
数据恢复 图6

数据恢复 图7
数据恢复 图7

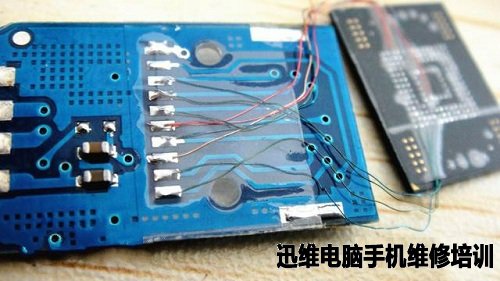

  再准备一个读卡器,把读卡器的卡座拆下来,然后把芯片接出来的线,照着内存卡的引脚接到读卡器的焊盘上去分离手机芯片。

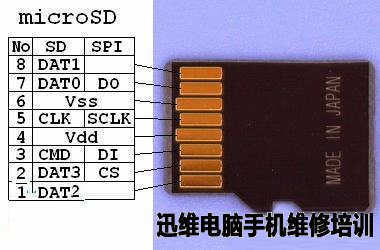

  TF内存卡的引脚定义图:

数据恢复 图8
数据恢复 图8

数据恢复 图9
数据恢复 图9

数据恢复 图10
数据恢复 图10

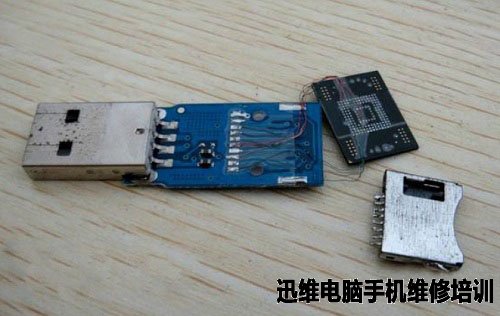

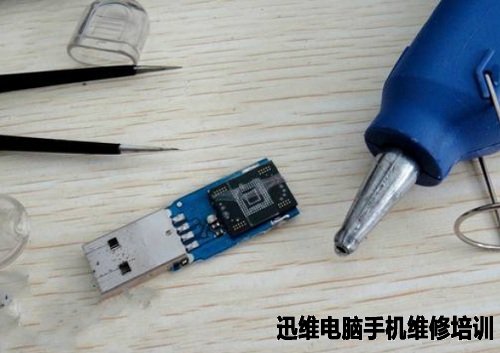

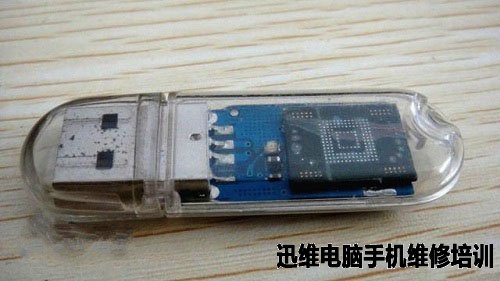

  把读卡器和芯片做成类似于一个U盘。

数据恢复 图11
数据恢复 图11

数据恢复 图12
数据恢复 图12

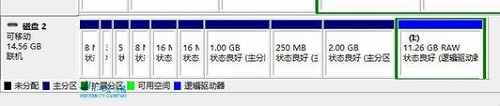

  在接线正确的基础上,把读卡器插上电脑,电脑可以识别出来,可以看到一共有9个分区,其中前面8个是安卓系统的分区,用于存放安卓系统数据,虚拟内存分区等,后面一共11.26GB的那个才是用户分区,也就是存放数据的地方,接下来那就是对这个11.26GB大小的分区进行数据恢复。

数据恢复 图13
数据恢复 图13

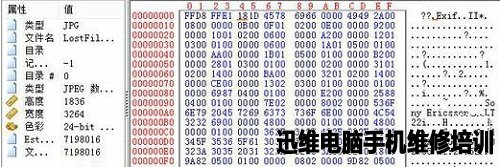

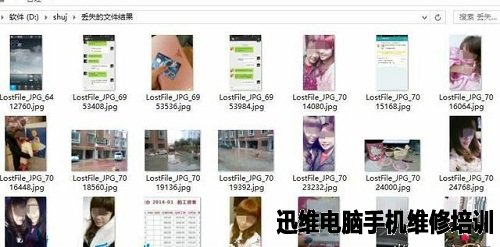

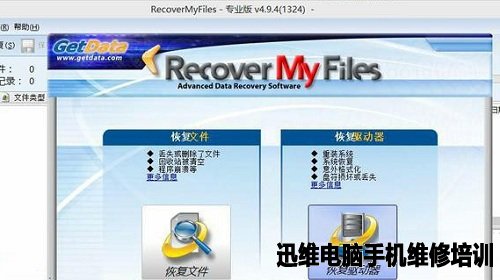

  网上的数据恢复软件有很多,这里用的是Recover My Files,下载软件后,根安装提示操作就有将里面的数据恢复了。

数据恢复 图14
数据恢复 图14

数据恢复 图15
数据恢复 图15

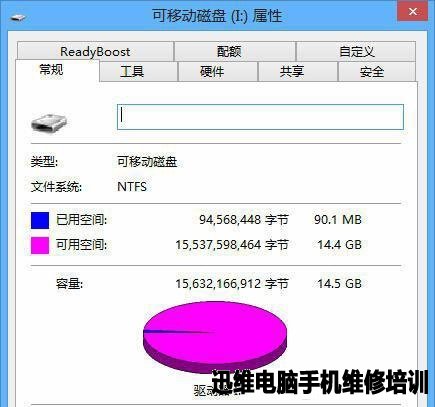

  这个坏的电路板是来自索尼爱立信的LT22i手机。这里把里面所有留下来的数据都销毁,把删除数据后的芯片作为U盘用了!

数据恢复 图16
数据恢复 图16

数据恢复 图17
数据恢复 图17

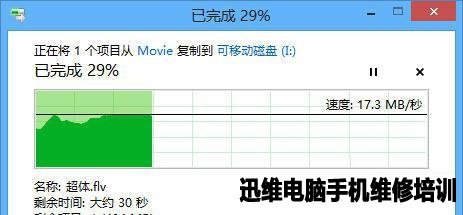

  速度还不错,写入可以达到17.3MB/S,不过三星官方给的数据是,最大写入是35MB/S,读取是80MB/S。

数据恢复 图18
数据恢复 图18

  本次只是恢复了部分照片类型的数据,如果把所有数据都恢复出来分析,估计连QQ好友、电话本里的电话号码、短信的内容等等的数据都恢复出来,如果是遇到居心不良的人,后果会不堪设想的。

  这下知道为什么坏手机不能乱丢了吧!所以,如果有废弃不要,或者转卖他人的手机要注意对数据进行销毁,可以对数据进行覆盖,让他没办法恢复就OK了,不会花费很长时间,但是能够对你的隐私数据进行一定的保护。

  方法就是往手机里存电影,装不下了存MP3,MP3装不下了存文本文档,直到把空间塞满。这样,所有的数据区都被下载进去的数据给覆盖了,这样再强大的恢复软件也没辙了。
