苹果Ipad air 屏接口电路分析和常见故障

更新时间:2016-03-17 浏览量:473


  IPAD air (ipad 5)的屏采用EDP接口传输

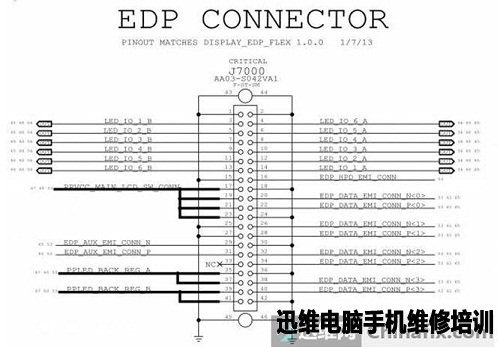

  IPAD air (ipad 5)的屏接口位置号J7000,定义如下:

Ipad air图一

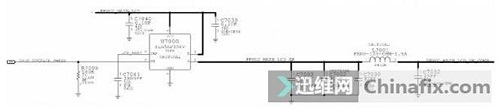

  1、PPVCC_MAIN_LCD_SW_CONN是屏供电,4.2V左右,此供电的来源是U7000,U7000需要收到来自CPU的开启信号GPIO_SOC2LCD_PWREN。不接屏也有电压。

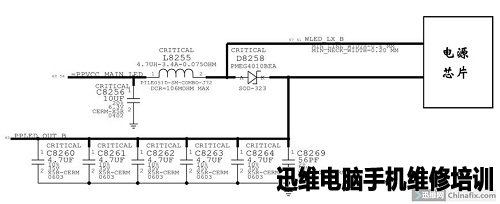

  2、PPLED_BACK_REG_A/B是背光的两路供电。简单解释一下这个供电产生的原理:

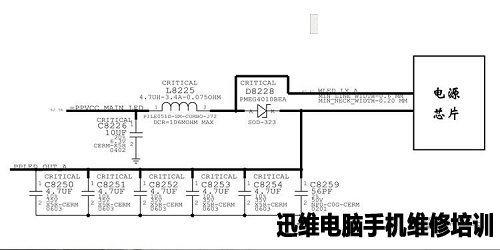

  以A路供电为例,4.2V的=PPVCC_MAIN_LED经过L8225、D8228组成的升压电路升压后形成最高20V左右的直流电PPLED_OUT_A,锁屏状态下约17V。升压电路由电源芯片控制和监测。如两路都异常会导致暗屏,一路异常会导致阴阳屏故障。

Ipad air图三

Ipad air图四

Ipad air图五

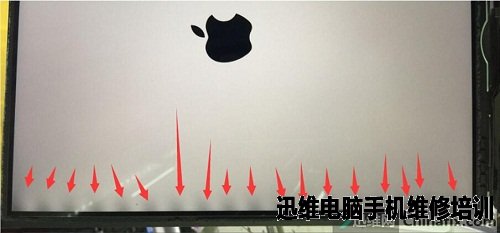

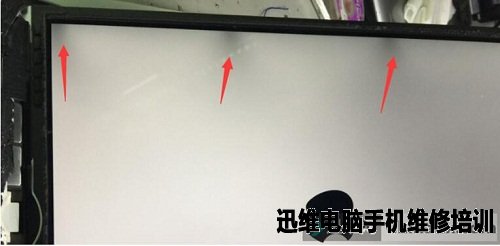

  3、LED_IO_1_A~LED_IO_6_A、LED_IO_1_B~LED_IO_6_B 是背光电源的回路。此机的背光有12组发光二极管缺少一路会导致发光不均匀现象。

Ipad air图六

  4、EDP_HPD_EMI_CONN是热拔插检测信号,用于检测屏是否物理连接。此信号是由屏发出的2.5V经过分压生成1.8V的EDP_HPD_EMI,过电感L7090后送给CPU,通知其屏已插入。缺少HPD信号会导致黑屏:背光不升压、EDP也没有数据信号。

Ipad air图七

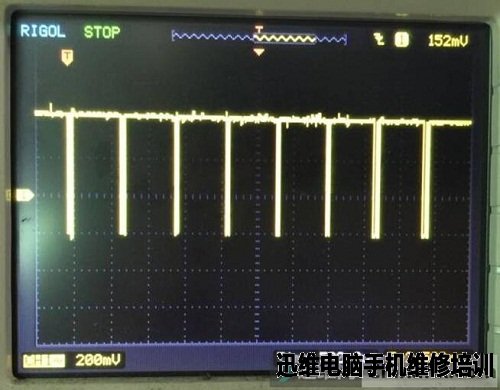

  5、EDP_AUX_EMI_CONN_P/N是EDP接口的辅助通道,用于读取屏的一些参数,比如厂家信息,分辨率等。缺少此路信号会导致黑屏、开机几秒后保护,全板断电。正常波形如下:

Ipad air图八

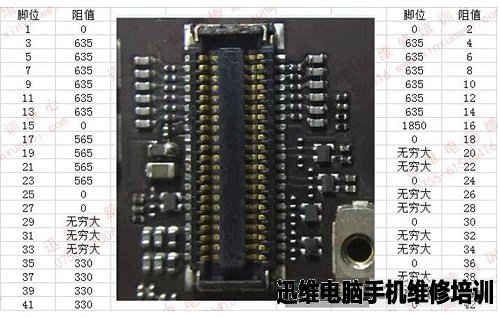

  6、EDP_DATA_EMI_CONN_P/N<0:3>是EDP接口的数据通道,用于传输显示。此类信号有问题会导致黑屏屏接口每脚对地阻值如下:

Ipad air图九

  详情请见原文链接http://www.chinafix.com/thread-944149-1-1.html
