iPhone4s维修实例!不认SIM卡、大电流!

更新时间:2016-03-21 浏览量:845

  这台机器的故障是不认 SIM 卡的,后来被搞到有漏电现象,被告知要更换主板!可知道Apple 换主板可不是一般的贵,客户没有答应换就找我问能不能修,我就抱着试试的心理答应接下了!

  拿到手没有拆机前试了一下,确实是不能认卡也打不出 112,并且充满了电关机隔一晚就会完全没电!分析同时两个故障有可能是有关联的,也有可能是上手修坏的!先易后难先处理好其中一个,我挑了简单一点的不认 SIM 卡下手,很快就找到了故障原件。先发个电路图!故障件就是下图中 DZ1_RF,3 脚 SIMCAD_CLK 对地短路了,直接把 DZ1_RF 拆掉后能认卡了,第一阶段结束!

iPhone4s不认SIM卡大电流

  从原理图可以得知 DZ1_RF 损坏并不会造成漏电,接下来的问题当然还是一样有漏电和不能打电话!

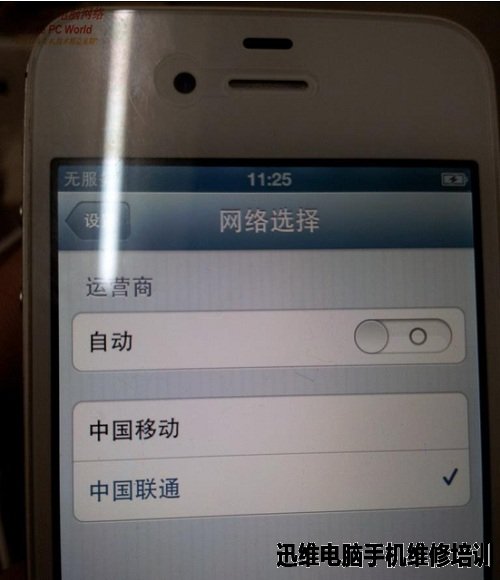

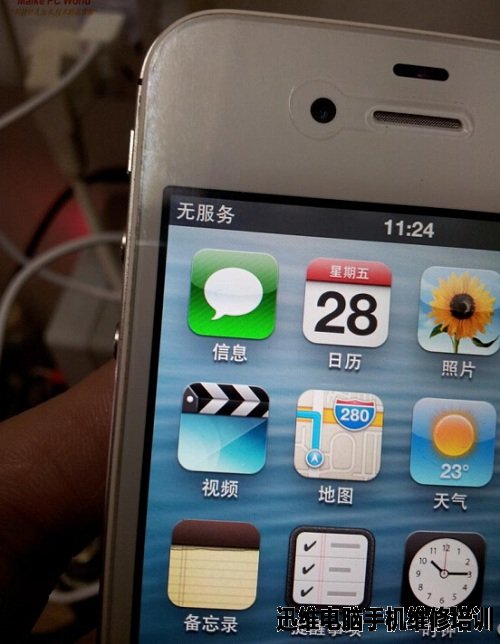

  左上角显示无服务,但进设置能搜到两个网络,并且在关于里也能正确显示所插卡的网络和所有模块编码!这样证明了接收电路基本正常,没有服务的原因应该是没有发射造成不能与网络沟通!用一个方法验证一下,就是靠近电脑音箱或收音机这类的设备拨打电话听听有没有干扰声,结果是没有的!

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

  开始维修过程!目标功率发射部分!

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

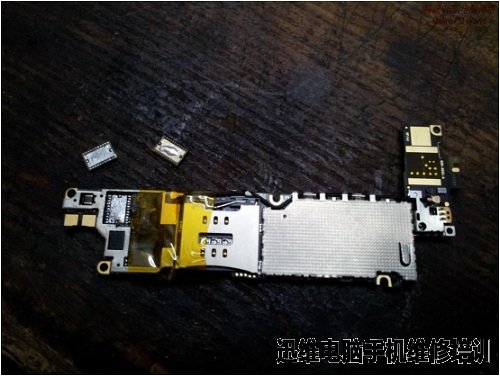

  打开屏蔽罩首先注意到的是通话主功放 IC(ACPM-7181),它工作量最大,同时也是直接由电池供电,结合起有漏电的现象我主观地判断了是它的问题,所以没有经过检查直接订了功放IC 回来更换,结果当然是没有解决到问题,故障依旧~~!

  唯有认真检查一下各个工作必须条件!当检查到功放 IC 的模块供电时发现电压为零,关机测量阻值非常低,它是由 U9_RF 提供的,在 L7_RF 上能测量到,L7_RF 正好外露在屏蔽罩中间,很方便测量!

iPhone4s不认SIM卡大电流

  但 U9_RF 所提供的这个供电送到了好几个地方,并且有很多滤波电容存在,难以确定是哪个零件损坏导致!第一怀疑的是自己换上去的功放,先拆下,还是一样情况!这时直接在 L7_RF 上接上 1V 左右电压看看那个零件有升温的情况,因为是低电压,就算是严重短路也不会有很高的温度!很快~~!找到了元凶,就是一个负责 3G 信号的功放!

iPhone4s不认SIM卡大电流

  把它拆除装好功放 IC(ACPM-7181)开机试验!

iPhone4s不认SIM卡大电流

iPhone4s不认SIM卡大电流

  终于能搜索到网络并且能打电话!

  可能有人会问那个坏的零件你没有装上啊!

  是的!开始只认为它只是一个负责 3G 信号的功放,客户用移动卡所以估计这台 WCDMA 的3G 信号对他来说也没有什么作用!主要也因为到最后也没有找到这个功放(TQM666052),找遍了淘宝都没有找到所以最终还是放弃空着交了货!

iPhone4s不认SIM卡大电流

  过了几天客户反映了一个问题,很多时候信号会比较弱并且还会漏接电话!

  经过分析图纸发现这个功放有调节功率的作用!所以必须装上!但确实是找不到没办法!
