46寸液晶电视机换屏维修

更新时间:2017-02-24 浏览量:588

   一46寸电视机经过别人维修后拿到我这里维修,经过检查发现屏坏。来更换屏,具体请看图片。原来机器的逻辑板排线非常长,更换的屏和逻辑板排线很短,手上又没有合适的线,于是把逻辑板由原来的在后盖处改到里面,背后铁板处用塑料加双面胶绝缘,怕逻辑板碰到铁短路。造成机器损坏。逻辑板到主板的数据线从原来的排线处穿过固定。装好屏后通电,花屏,倒屏。主板是乐华的TP.MT5505.PB801,菜单加1147进入屏参设置。屏MAP设置OFF,翻转设置关闭。维修完成!

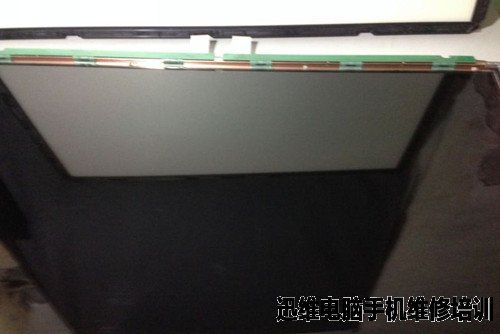

  请看图片和换下来的屏,200元买的46寸游戏机屏

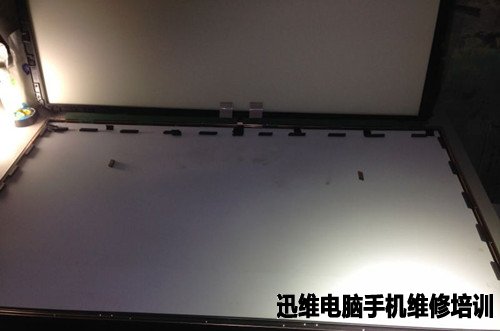

  屏已经装上,装上背光板

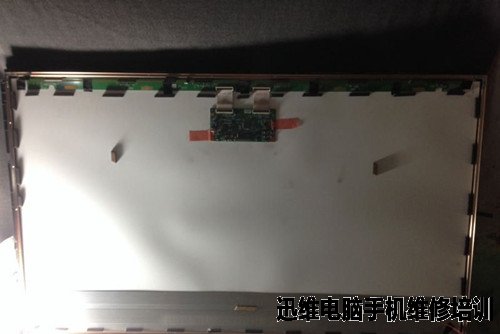

  改的屏的逻辑板和屏的连接排线太短,就固定在这里

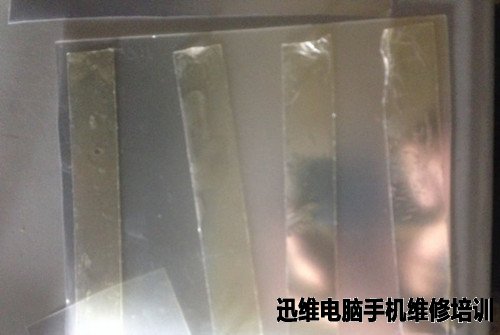

  后盖用塑料板加双面胶绝缘

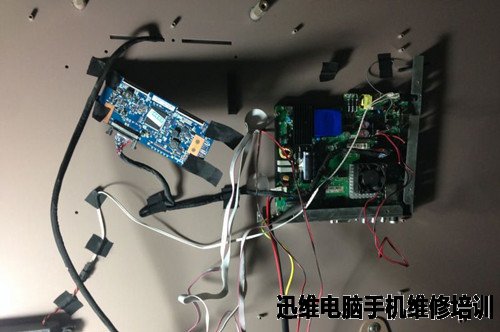

  逻辑板到主板的数据线从原来排线处穿出,旧的逻辑板还在忙呀拆除,原来逻辑板固定在这里的

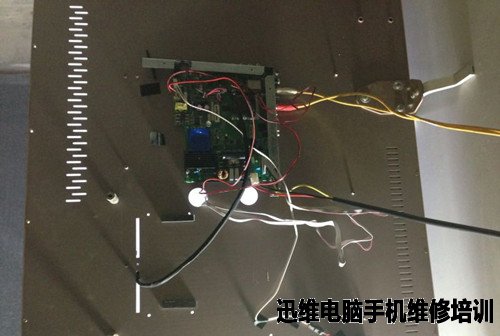

  拆除原逻辑板

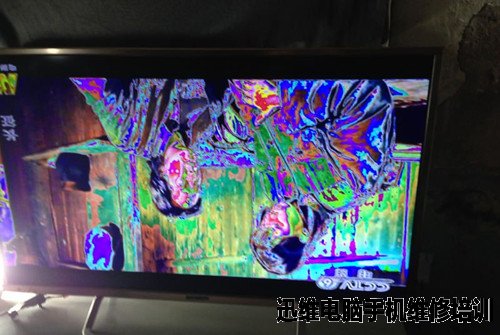

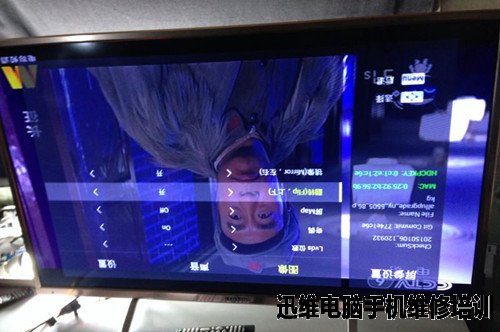

  通电后倒屏,花屏


  菜单1147进入设置

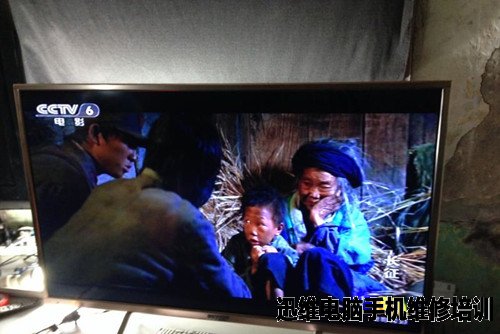

  正常后的图像




  液晶电视机常见故障维修的相关主题帖:http://www.xinxunwei.com/yjwx/12016565.html
