今天接到一个清华同方显示器，20寸的，客户说是出个图像马上就黑屏了，这是老款的一个显示器了，差不多2010年及之前的显示器都是LCD的，所以说现在维修这类显示器最好的方法就是改成LED做光源，显示器LCD改LED这样来省电、热量低、亮度高、寿命长，几乎不会二次维修。



　　开始维修！第一步拆底座，然后开壳，用的工具就是小扁铲，刮大白用的。

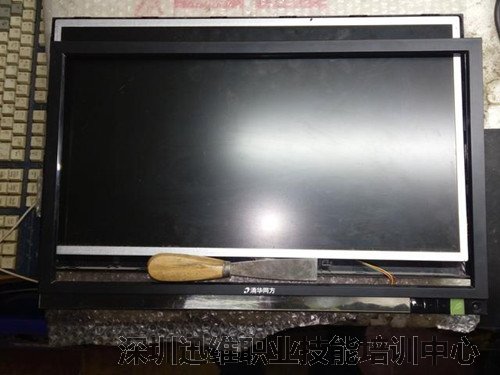

　　开壳后的样子


免拆屏！清华同方显示器LCD改LED的方法　图



　　用扁铲插开一条缝，撬开即可，注意力度，一般习惯由下方开始然后到两侧，最后上面。



　　将边框放一边，把屏由下方慢慢向上抬起，如果两边有卡扣请把它拨开后抬起。



　　屏抬起后立起扶好。


免拆屏！清华同方显示器LCD改LED的方法　图

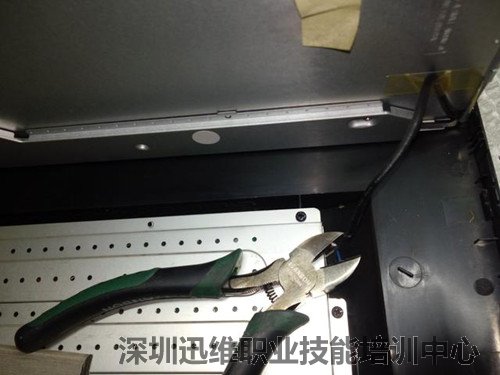

　　我们因为要显示器LCD改LED的，所以将由高压板到屏灯管的电线剪掉即可，用不上它了。然后将屏的数据排线拔掉。

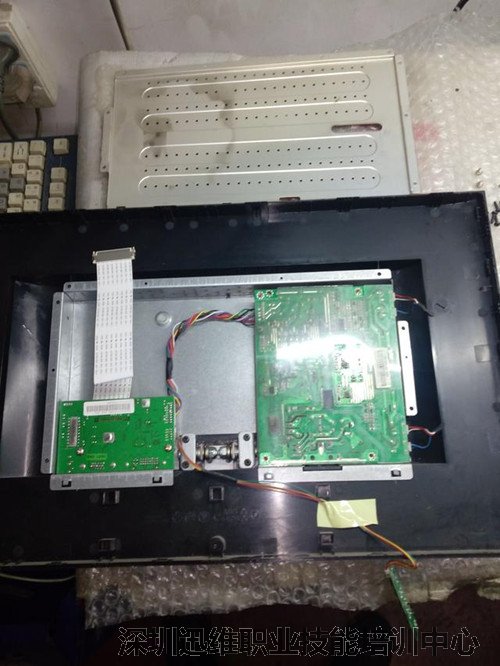

　　把屏放好，这是拆掉屏后的样子。左边为驱动板，右边为高压电源一体板。





　　然后我们维修高压电源一体板，多数显示器高压条和电源都是做一起的，我们查查哪个元件坏了将电源部分先修好，高压条我们用不上直接去掉即可，保证电源正常输出12V，启动信号ON（有的也叫EN）正常即可。显示器LCD改LED我们只要将它配套的恒流板上的V（供电电压）,ON（启动信号）,DIM（亮度调整）,G（接地）四个线焊到电源板上相应的针脚即可，如果电源板没有12V针脚，就从电源板上电容的正极上找，用万用表查看哪个电容的输出电压达12V或12V以上就行了，用电容的正极针脚送到恒流上的V针脚上就好了。

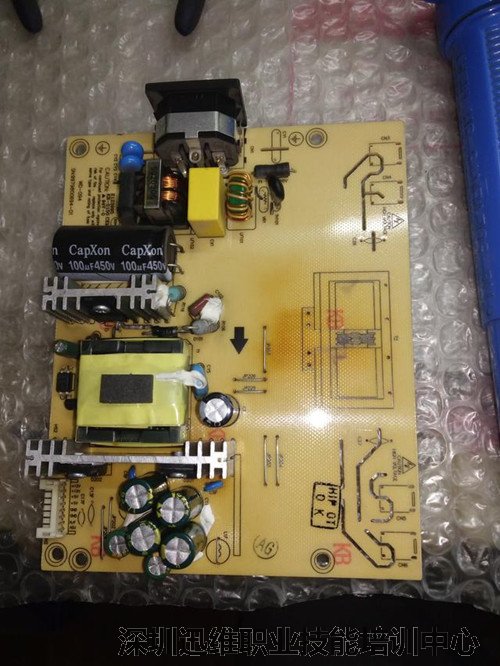

　　维修前的高压电源一体板

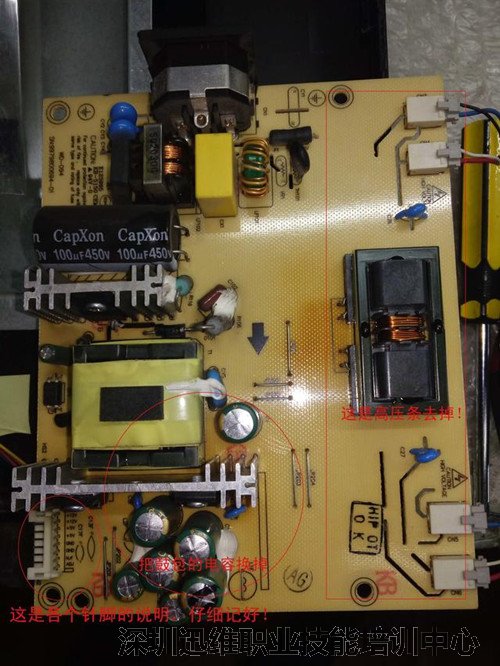

　　修好后的样子

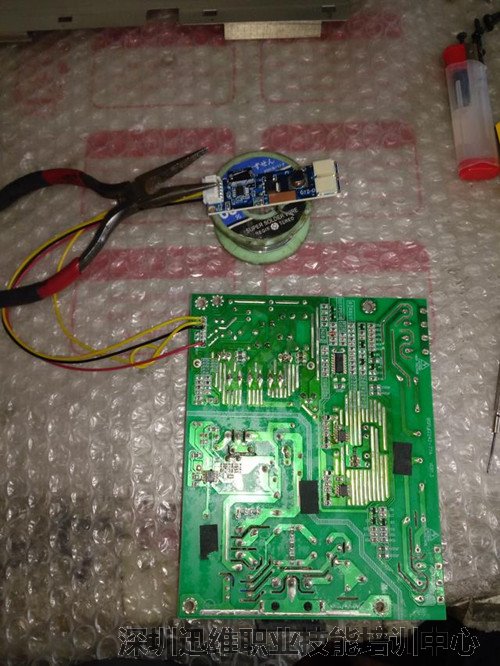

　　恒流板已焊到了正确位置。

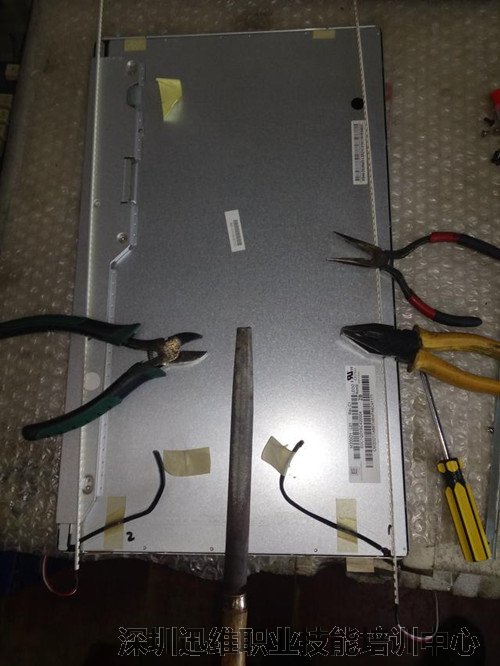

　　下面我们开始把屏的灯管取出并换上LED灯条，注意LED灯条的光照方向，光源要向屏里发光，别搞错，这种灯管和配套的恒流板，淘宝上很便宜，自己找就行，还可以任意剪长度，15到24屏都支持，我们在这里剪成20寸的长度，正好就行，短了光照效果不行屏会暗某部分，长了你放不进去。在屏的两侧用锉慢慢锯开大约7MM~9MM左右的小口就可看到灯管，然后用细螺丝刀慢慢抠掉白橡胶块灯管就出来了，锯时把好力度要稳要慢。上图:

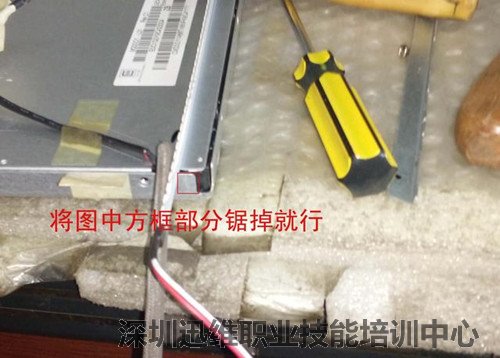

　　上下锯，然后左右锯，快开时可用钳子掰一下。

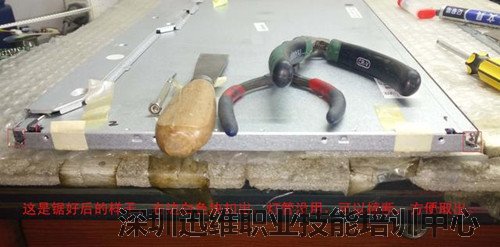

　　处理后的样子，另一侧一样再处理。

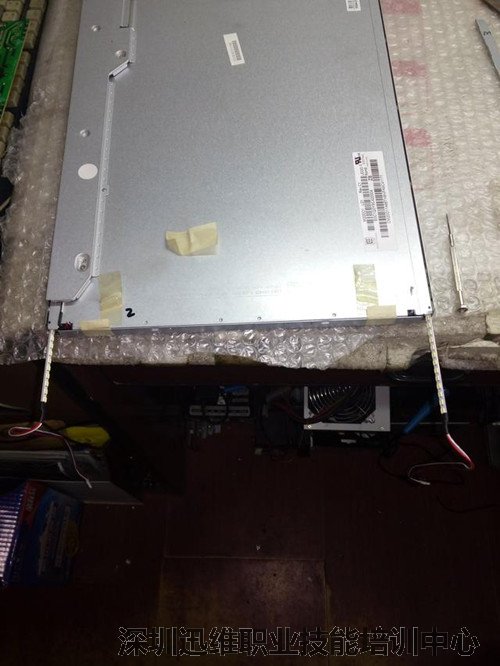

　　将LED灯条装入，注意方向！




　　好，显示器LCD改LED完毕！原样装回！插好数据排线，电源排线，LED灯条电线接入恒流板的接口中。

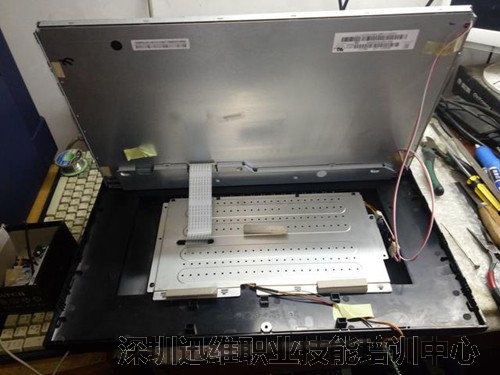

　　插好线，恒流板可用透明胶固定好。

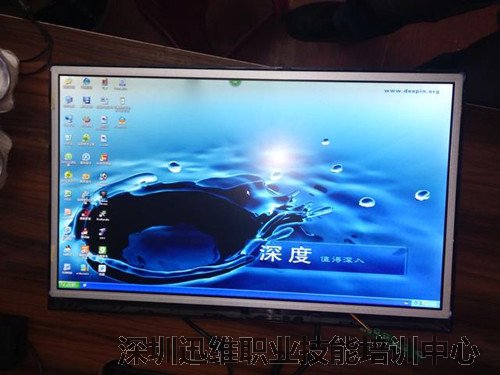

　　上机测试成功。


免拆屏！清华同方显示器LCD改LED的方法　图



　　清华同方显示器LCD改LED成功点亮！免拆屏，避免了再次装回屏会进灰的弊端，也大大减少了拆屏时会损坏屏的风险，保证无坏点，坏线，花屏，零灰尘！谨以此文供准备显示器LCD改LED的维修人员参考，欢迎一起交流学习。
