希捷160G硬盘维修

更新时间:2014-05-20 浏览量:1497

一客户拿来一台组装机说是开不了机。开机无反应,以为是电源问题,结果检测发现硬盘短路导致ATX电源保护。本人不是专修硬盘的。找到SATA电源供电接口定义图如下:

SATA电源供电接口定义图如下
用万用表打各供电对地阻值,发现12V对地短路。
由于没有图纸,而且本人也不懂硬盘电路原理,刚好前天在网上购买了一款安泰信的3005DM可调电源,想起基地会员们修主板时常用的烧鸡大法。

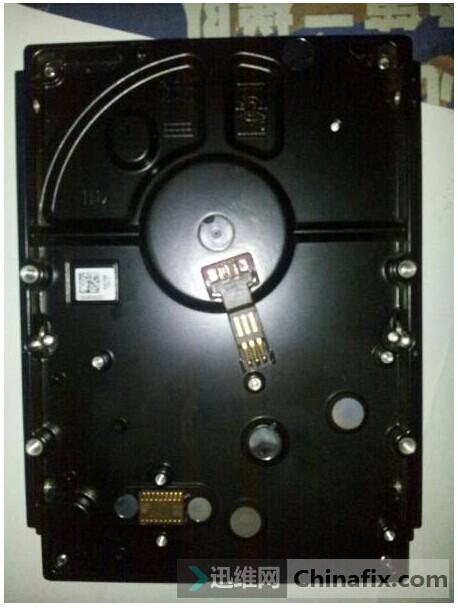

拆下硬盘电路板
拆下硬盘电路板

将可调电源调到6V,电流2.6A,用手触摸到各元件,摸到一个接12V的电容发烫。如下图

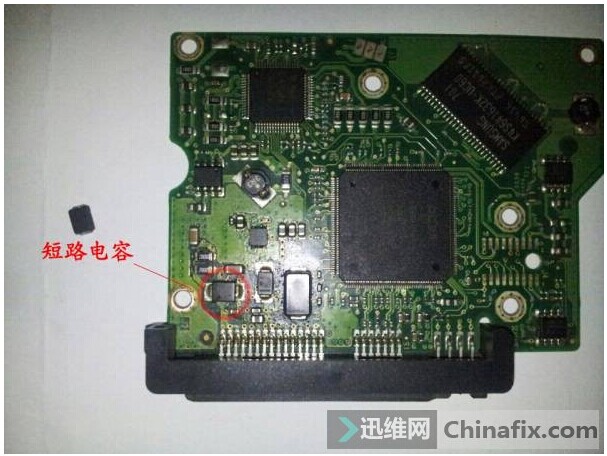

发现短路电容

于是三下五除二,把电容焊下,在旧硬盘上找到一个体积差不多大的电容换上,通电试机,所有数据都在,硬盘只有160G,没有修的价值,其实客户要的是硬盘里面的数据。
最后想说的是感谢基地给我提供一个学习的平台!感谢大家平时无私的分享!让我学到了很多。(文/迅维网)
