二修Acer V5-471绿屏故障

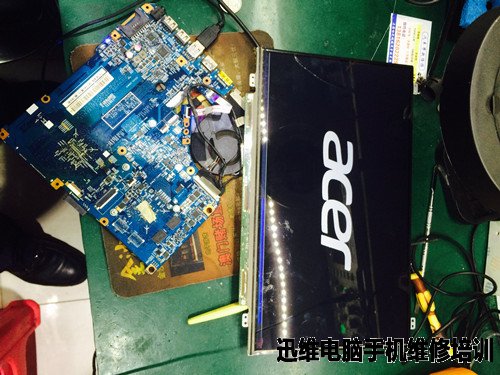

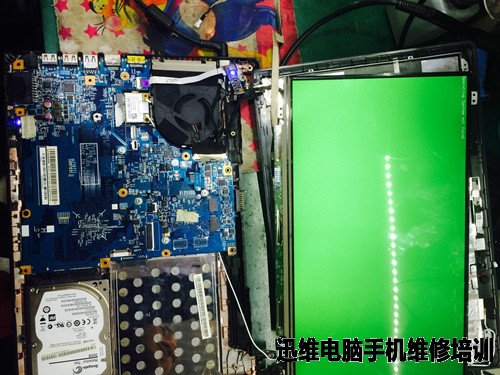

二修机Acer V5-471，故障现象为绿屏。同行换了屏线，换了屏，故障依旧，加焊了显卡，还是不行。
二修Acer V5-471绿屏故障（图1）

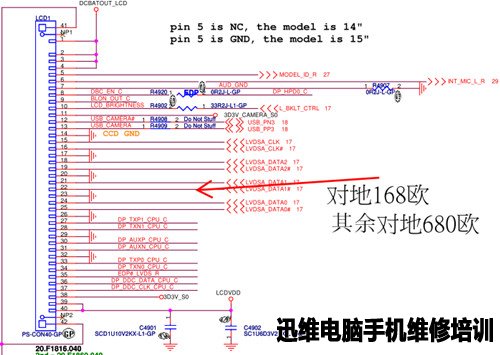

关于液晶屏成像部分，红绿蓝时钟四组线的对地阻值必须相等，经过实际测量发现21、22，其中21脚是680欧，22脚为160欧，很明显22脚的对地阻值不正常。通过PDF电路图搜索，此22脚是连到PCH上的，因此可以确定PCH内部的LVDS部分损坏。
二修Acer V5-471绿屏故障（图2）

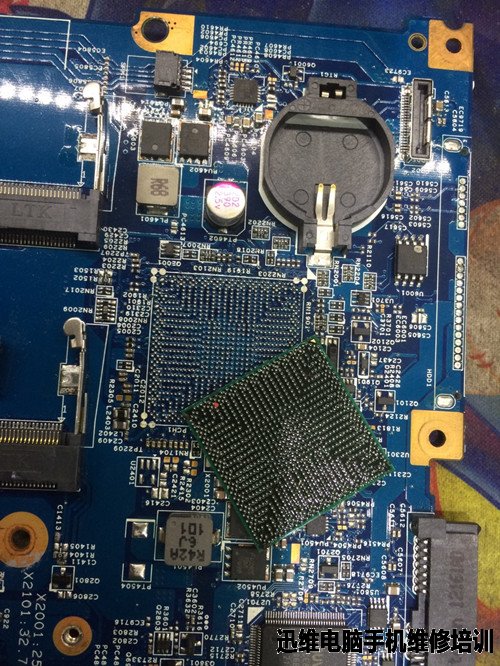

订了一个PCH芯片回来换上，居然加电不显，仔细一看，芯片上的晶体有一点小裂痕， 芯片是坏的，然后卖家又重新发了一个过来，重新BGA焊接后开机一切正常。
二修Acer V5-471绿屏故障（图3）
二修Acer V5-471绿屏故障（图4）
故障总结：Acer V5-471绿屏是由于PCH内部LVDS部分电路出现故障引起的。
故障难点：很多朋友一看绿屏可能会去换屏，屏线，甚至去加焊显卡，换显卡，结果可想而知。以前的双核机器，显卡信号直接去屏接口，但是现在15，17的笔记本电脑，特别是新的一机器，都是由PCH内部的LVDS电路输出去屏接口的。
故障难点：很多朋友一看绿屏可能会去换屏，屏线，甚至去加焊显卡，换显卡，结果可想而知。以前的双核机器，显卡信号直接去屏接口，但是现在15，17的笔记本电脑，特别是新的一机器，都是由PCH内部的LVDS电路输出去屏接口的。
