机器型号：ThinkPad E450C



　　版号：NM-A211

　　故障现象：不出内存供电，笔记本开不了机

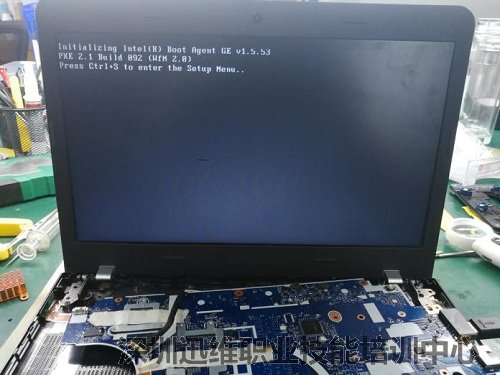

ThinkPad E450C不出内存供电，笔记本开不了机维修（图1）



　　维修过程：



　　机器被顺丰送错地儿，送到别人家去了，肯定被动了手脚，上图。

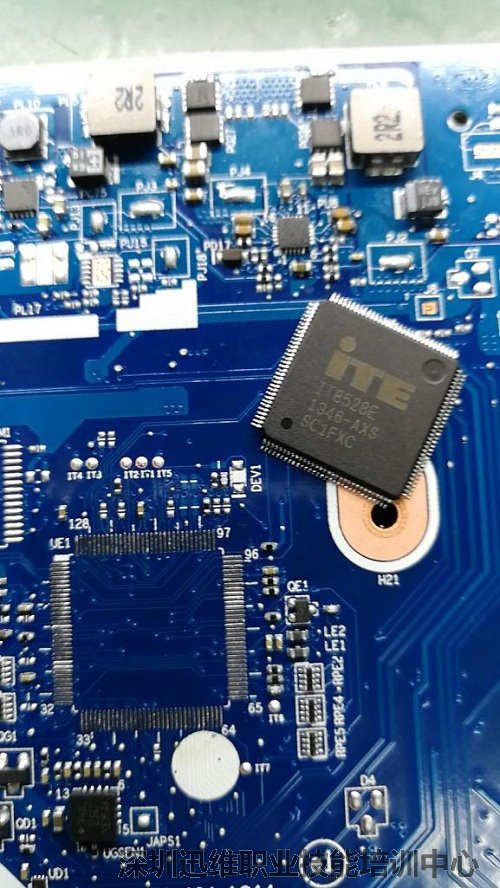

ThinkPad E450C不出内存供电，笔记本开不了机维修（图2）

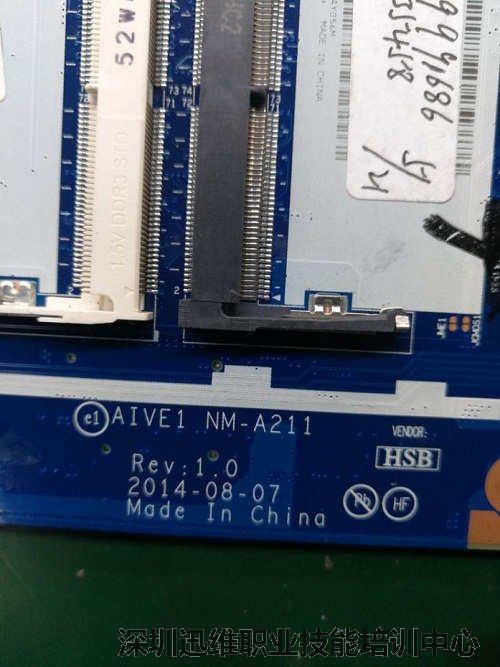

ThinkPad E450C不出内存供电，笔记本开不了机维修（图3）

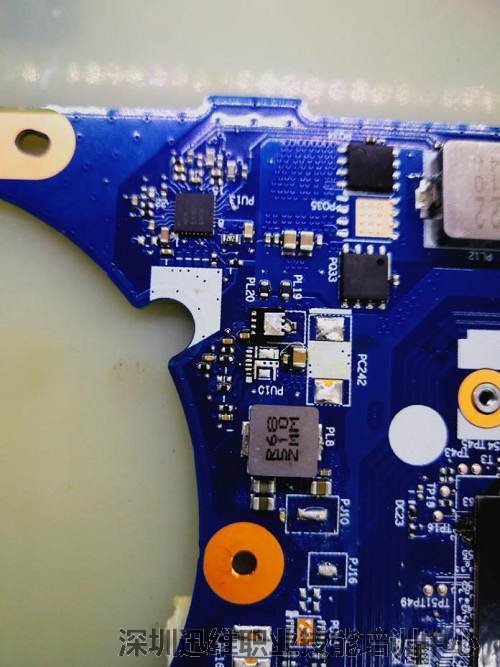

ThinkPad E450C不出内存供电，笔记本开不了机维修（图4）

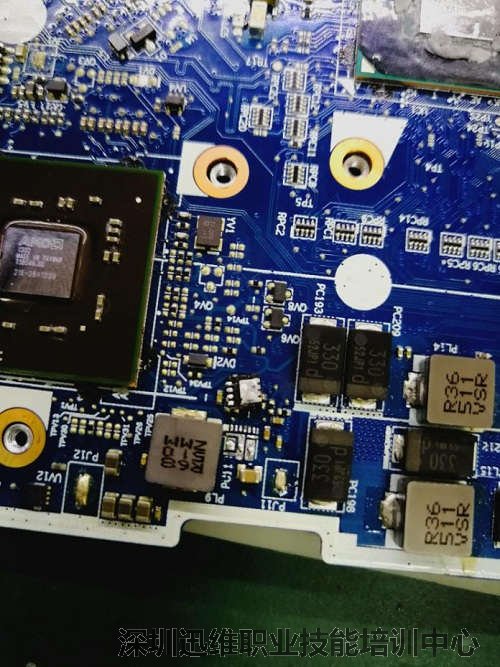

ThinkPad E450C不出内存供电，笔记本开不了机维修（图5）

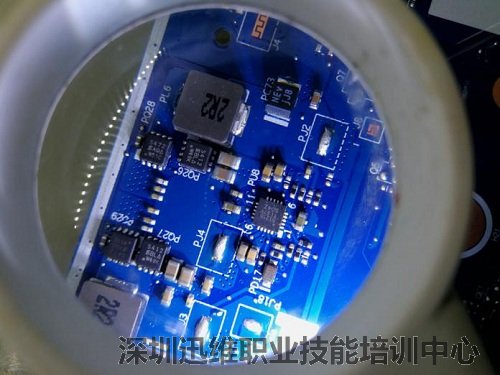

ThinkPad E450C不出内存供电，笔记本开不了机维修（图6）



　　以上5处明显看出被换了不一样的芯片，芯片也动过，看了下和原来芯片一样，暂时没动。PU7充电芯片被换成网卡芯片，PU10、PU11被换成MOS管，EC本来是8586E的换成8528，PU8是35V待机换成51216。



　　缺货的部分买回来，全部重新换上，检查没短路，上电电流到0.4几，发现内存没供电。测试有供电，有开启但是就是不出供电，直接换一个还是一样，再次仔细查电路发现问题。

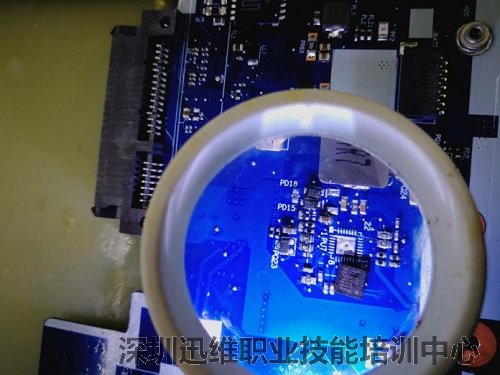

ThinkPad E450C不出内存供电，笔记本开不了机维修（图7）

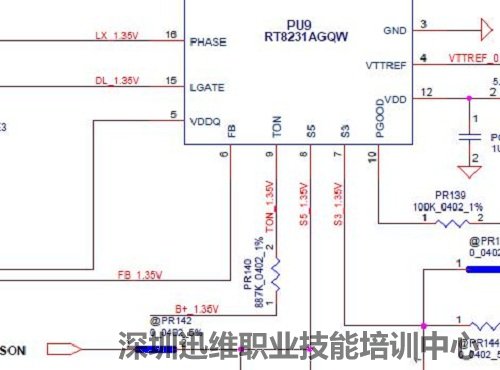

　　9脚TON脚0V，PR140没有，看图纸应该有的，找了个200K装上去，上电。

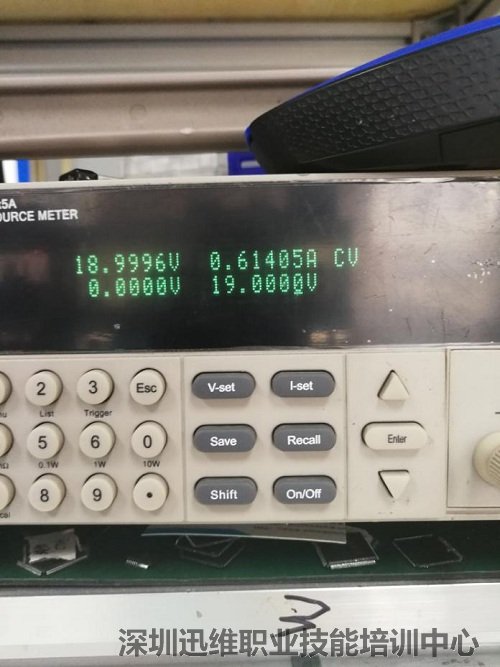

ThinkPad E450C不出内存供电，笔记本开不了机维修（图8）



　　光板电流到0.6左右跳动，有希望了，接屏，完美亮机。试机一天，一切正常。



ThinkPad E450C不出内存供电，笔记本开不了机维修（图9）
