联想Y470不充电,不开机维修案例

更新时间:2016-11-17 浏览量:1272


  机型:联想Y470

  板号:LA-6884P REV 1.0

  故障:不充电、不开机

  维修过程:

  接收一台联想Y470,板号 LA-6884P REV 1.0,故障为不开机,原因没写。

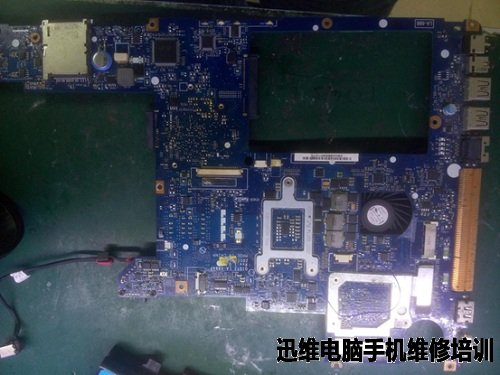

联想Y470不充电,不开机维修 图1
联想Y470不充电,不开机维修 图1

  上家修过待机换过桥,接可调电源电流上到0.2,测各大电感除了PL401 PL402,其它电压都没出来。打各大电感对地都正常,SLP_s3 s4没出来,断开接点PJ402后电流0.008,拆掉3VALW。拆掉所连的地方还是0.2,最后发现Q99 Q100被拆掉了。

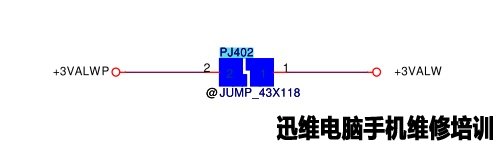

联想Y470不充电,不开机维修 图2
联想Y470不充电,不开机维修 图2

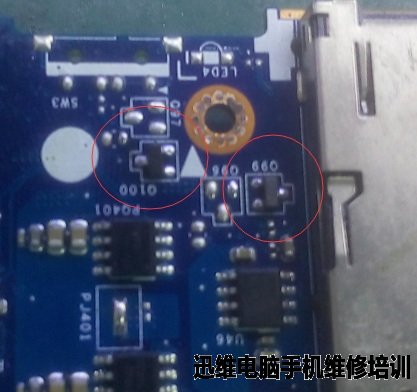

联想Y470不充电,不开机维修 图3
联想Y470不充电,不开机维修 图3

  导致二级电压不受控,补上去亮机,装机后发现充电不正常,充电时瞬间4A大电流,然后又不充电,最后发现保护隔离第二个P管PQ302击穿了。更换后不会出现大电流,另外一个情况出现了。

  待机电流0.018装电池过一个变为0.001,保护隔离的两个P管截至,ACOFF为高电平。更换ISL6251后一样,拆掉充电上管PQ311一样,刷EC程序,刷上去装上电池还是0.018,也不充电,怀疑程序有问题,把芯片取下来又读了一遍,发现提示第8脚接触不良,最后更换芯片后把原程序刷回去,充电正常。芯片坏。
