多日没发笔记本维修帖了，终日忙于数据恢复。这一年就要结束了，学徒也要回去开店了。平时这些机器都是他们负责维修，如今我只好亲自动手了，基本每天我要修5块板，今天就挑一个有意思的写个帖子吧。下面言归正传。
型号：ACER4741G
主板：纬创JE40-CP
构架：I3+HM55+NV独显
故障描述：通电有待机电流，不触发，表面上不触发，其实已经有触发动作了，电流从0.02跳到0.05反复。
维修这种故障，我一般不看图纸，因为心中有图胜看图！从前面故障描述我们知道，机器待机条件基本具备了，示波器直接测量3V 5V待机即可或者EC ROM的PIN1脚有数据传输。机器由待机0.02按开关后变成0.05更加证明了待机没有问题，那么为何电流无法上升呢？我们知道纬创有类似于广达的3V 5V待机到运行电压转换MOS。我们首先测量触发后MOS有没有正确输出3V 5V。如下图：

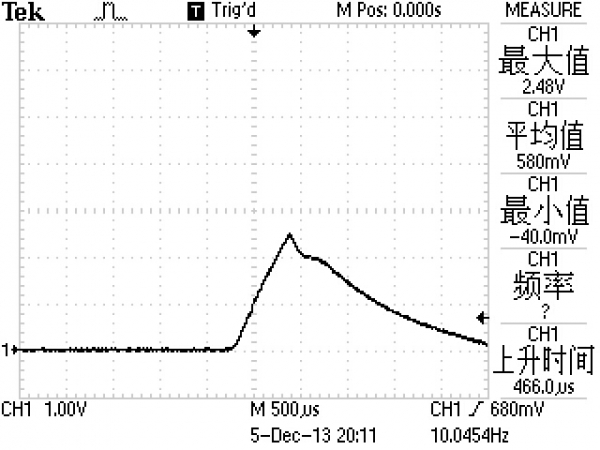

图中是3V电压进过MOS切换后的电压，明显不对，最大值也就2.48V并且一直保持这个波形，这就可以看出他的控制级波形也是不对的，如下图：

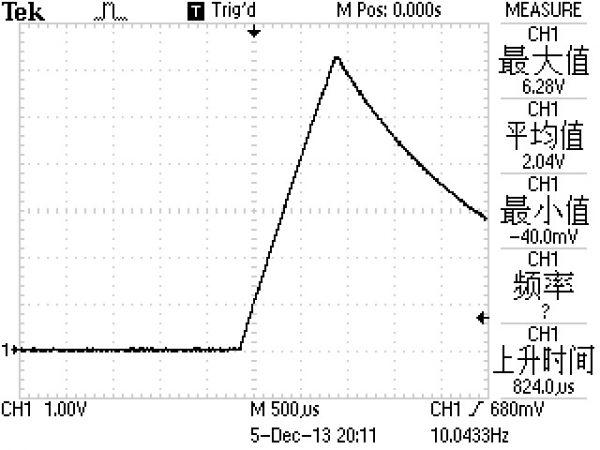

控制级和输出级等同，5V电压我们测量也是如此，这种在维修纬创和广达板中我们经常会遇到，90%都是后级短路，但是没有严重短路，我们可以用表打一下对地阻值来判断是哪一路出现了短路，这里我们全程只用示波器。
如何使用示波器判断这种短路是3V 负载短路，还是5V负载短路，其实只要测量 3V 5V 待机电压波形便知。如下图：
如何使用示波器判断这种短路是3V 负载短路，还是5V负载短路，其实只要测量 3V 5V 待机电压波形便知。如下图：

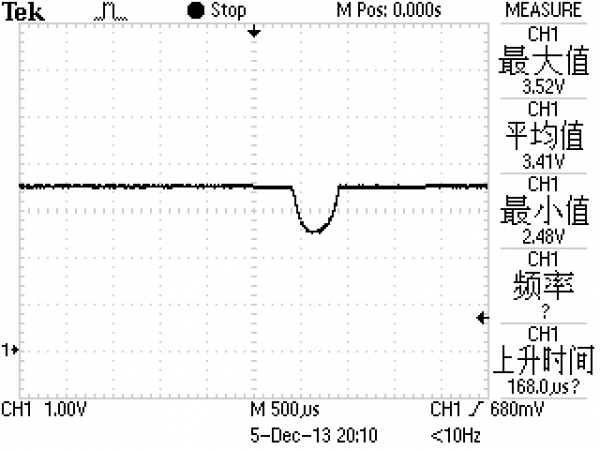

图中是3V待机电压的波形，正常是平直的，不会出现图中的情况，而5V待机波形是平直的，这就证明了，是3V负载导致的短路，接下来直接用烧机法就可以准确的判断位置了，在3V 切换MOS处接上可调电源，调到3.3V直接就是大电流，用手去摸，就能很快找到故障点。

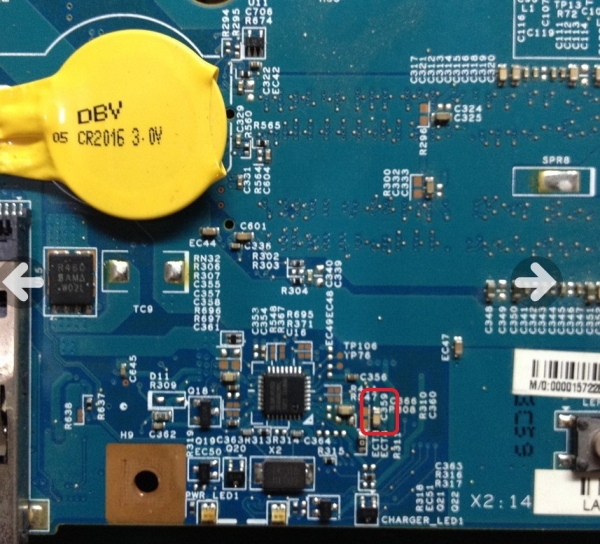

此案例机器的最终故障点是上图中的C359小电容漏电导致，直接去掉即可修复这个故障，整个修板用时不到5分钟。故障精确到一个点。
