　　本文为迅维实地学员5226564原创，迅维论坛ID：1029051

　　接到同行一台联想拯救者R720-15IKBN，7代I5游戏本，说不开机。拿到手测试，插可调电源无待机。拆除主板，版号NM-B191 R1.0，通电测量PWM上管D极无电压，判定无公共点。找到保护隔离电路，芯片是BQ24780S，测量PQ202 D级，一样无电压。

　　测PQ201 D极，有电压19V。

　　测量PQ201 G级无电压。

　　想到BQ24780S不装电池可能没有公共点，找到电池装上再测还是无公共点，拆掉PQ202。

　　测量PQ201 S级19V ，G级有24V，看来芯片应该没事。顺手对PQ202 D级打下值发现为0。

　　公共点短路了，看来这个板公共点短路不会大电流，然后烧机大法。

　　迅速摸到一个电容发烫，取掉后阻值正常。

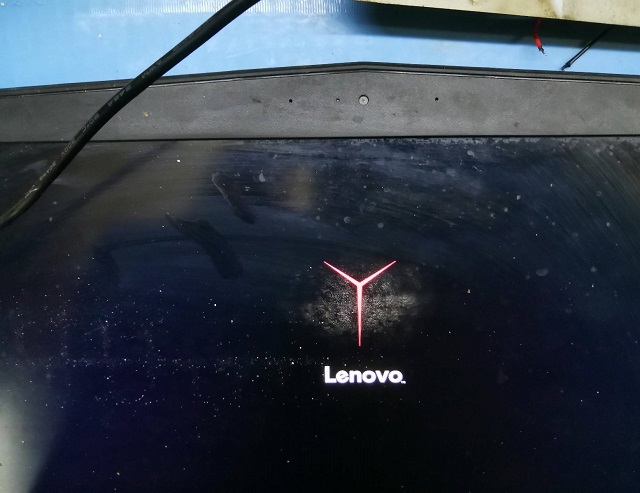

　　简单装好后测试亮机，维修结束。
