迅维远程学员分享：联想E445笔记本进水不开机维修过程

　　本文为迅维远程学员蓝天电脑维修2线原创，迅维论坛ID：690680

　　原文链接：https://www.chinafix.com/thread-1166401-1-1.html

　　机器型号：联想E445

　　故障现象：客户说不开机

　　维修过程：待机电流0.01，按开关有动作，电流上到0.05不动，拆出主板仔细观察发现有进水痕迹。

　　别的地方也有，很小的进水痕迹，先处理了再说。有个电容下边漏铜了，仔细检测是对地端，并且没断开，先不管。从迅维网下载了图纸找到待机电感，测量没3V5V。

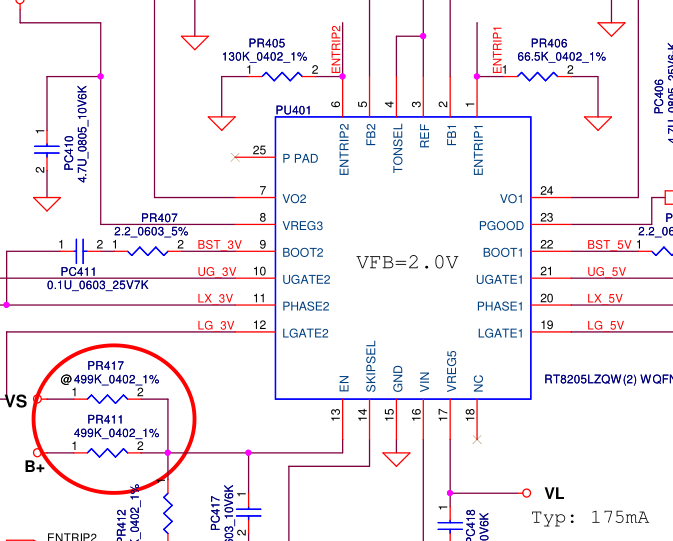

　　检测8205开机条件，16脚VIN 19V；17脚VREG5 5V；3脚REF 2V；13脚IN 3.3V；1 6脚两个3V5V使能脚0.23，这个不太正常。

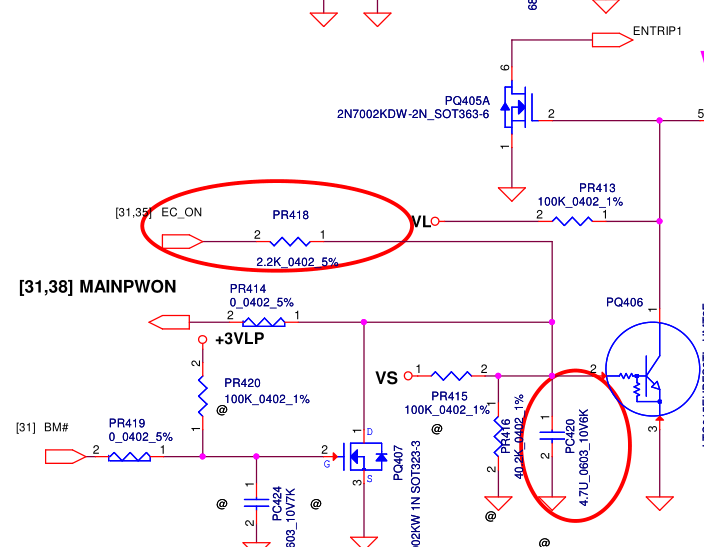

　　这张图就是这个机子维修的重点啦。可以看到ENTRIP1 ENTRIP2是由一个6脚芯片PQ405控制。PQ405下面由PQ406控制，PQ405的2脚和5脚必须是低电平才能截止从而产生ENTRIP1和ENTRIP1。所以PQ406必须导通，也就是PQ406的2脚链接的三个电压EC_ON、VS 、MAINPWON必须要是高电平。

　　以上是理论，我测量的结果是VL有5V,，PQ406的2脚0.23V，在EC端测到EC_ON有3.3V，MAINPWON无电压，VS无电压，看来问题就出在这里啦！因为这个地方也没看到进水的痕迹，小零件都用镊子审过没问题，主要是没点位图，主板上小电阻也没标示，就不太好查了。下面的PQ407没装。

　　找不到小电阻，曾经怀疑PC420短路，奈何找不到。作罢。也曾经把PQ405直接拆出，到时可以出35V。可以开机也能进系统就是不定时掉电，时间有时长有时短。继续干！ PQ406的2脚通过两个0电阻链接到EC的102脚没断路，就是没电压，手头也没这个EC的资料，不知道这个电压到底是谁产生的。

　　VS的电压是8205的13脚通过一个499KQ的电阻过来的有0.23V，又过一个PR415 100KQ，链接到PQ406的2脚就成0V了，仔细分析EC_ON。EC端有3.3，过了PR418就没了，也找不到PR418。打阻值PQ406的2脚到EC_ON端超大，灵光一闪，是不是这个PR418开路？动手开干。料板上找到一个2.2KQ的电阻，分别用飞线连到PQ406的2脚和EC的EC_ON 脚，就是EC的112脚。
