PCI-E LPC笔记本诊断卡 笔记本测试卡跑码卡

更新时间:2018-07-05 浏览量:1173



跑码卡

1)从VIP的一个电容升级到2个电容,电源更稳定。

2)从VIP的绿光数码管升级到高亮度红光数码管,更容易观察。

3)彻底解决三合一VIP偶尔出现的数字乱码显示现象。

4)良好的兼容性。

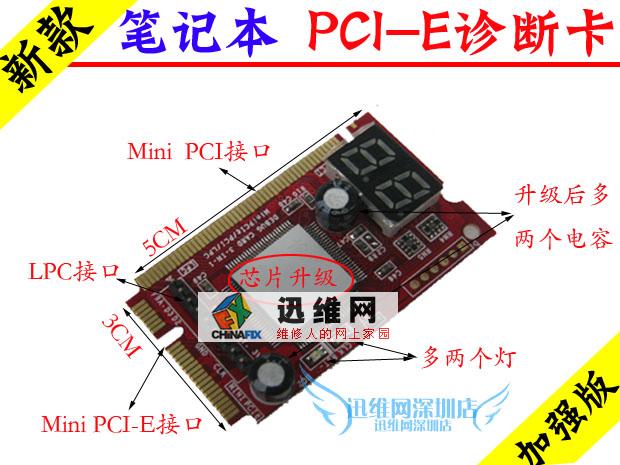

台湾版小红卡继承其一贯严谨的设计风格。采用红色线路板,迷你红色高亮数码管,并在小小的线路板上采用了两个大电容和数个小电容。真正做到小而精。

台湾版小红卡的主芯片采用的是四面共100个脚位的台湾专用集成电路,其芯片内核和小绿卡的内核完全兼容。

台湾版小红卡由台湾代工厂在大陆深圳的大型加工厂代工 (由于保密需要,暂时不透露是哪家)。做工精良,讲究。

面对国内众多的杂牌和盗版笔记本诊断卡,台湾版迷你小红卡以高性价比而著称,是笔记本维修人员的不错的选择。


=========================


小红卡Mini PCI-E接口




  Mini PCI-E是笔记本主板正在逐渐使用的新型接口。比较于Mini PCI接口,Mini PCI-E接口占用更少的空间。该诊断卡使用Mini PCI-E接口的下列管脚:PIN-8, PIN-10, PIN-12, PIN-14, PIN-16, PIN-17, PIN-19。当前,由于不是全部的笔记本厂家都支持该管脚定义标准,所以并非目前全部笔记本主板都支持该接口经测试,近期的联想,惠普,富士通,东芝,神州,宏基,英业达,广达等笔记本主板能够支持该接口。对于不支持该接口的笔记本主板,该接口将无法正常使用。下面是部分用户的测试结果,作为参考。




惠普:V6000系列,包括CT6等机型;V9000系列,包括AT8,AT9等机型

联想:CW3,CW4,LE4,LE5等机型

神州:310,320等机型

紫光:SYMPHONY6.0, 7.0等机型

宏基:大部分机型

富士通:PROTLAND10等机型

英业达:东芝和惠普代工的大部分机型

广达代工的大部分机型

。。。




随着Mini PCIe诊断卡的普及和推广,将会有越来越多的笔记本制造商开始支持该接口。


再次提醒:并非全部笔记本主板的Mini PCIe口都可以跑码。



小红卡Mini PCI接口

  Mini PCI是被老款笔记本主板普遍使用的接口,它的功能类型于PCI总线。Mini PCI总线共有124个管脚,该诊断卡通过使用其中的101个管脚实现了所需的功能。该诊断卡可以工作于全部支持Mini PCI插槽的笔记本主板。


小红卡LPC接口




  LPC是主板普遍使用的接口。诊断卡上对该接口的定义是:从左到右,依次是PIN1-LFRAME#, PIN2-LAD3, PIN3-LAD2, PIN4-LAD1, PIN5-LAD0, PIN6-GND, PIN7-LRESET#, PIN8-LCLK, PIN9-3.3V



  该接口的使用需要使用飞线。联想的ThinkPad系列笔记本电脑大部分在主板上保留了该飞线接口。



  对于IBM X60的笔记本主板,LPC接口已被保留于序号为U39的插槽上。其定义为:A2->LRESET#, A3->LFRAME#, A5->LCLK, A9->LAD3, A10->LAD2, A11->LAD1, A12->LAD0



  对于IBM T6 R6主板,LPC接口已被保留于序号为J26的插针上。其定义为:A1->LCLK, A3->LFRAME#, B2->LRESET#, B7->LAD3, A7->LAD2, B6->LAD1, A6->LAD0



  对于没有保留该飞线接口的笔记本主板,用户需要把飞线连接到主板所使用的芯片管脚上。下面列出部分常见芯片的飞线方法,如PC97551, PC87541, PC87591,H8S/2149,W83L950D, TCPA等。
