2013迅维新款BGA返修台CF280T

更新时间:2018-07-05 浏览量:1164

CF280T BGA返修台
2013新款 CF280T BGA返修台,迅维经典型号 V2.0 升级版
售价不变,加“量”不加价!
售价:4900元

CF280T 工作参数:



型号  迅维 CF280T
适合锡球类型 有铅/无铅
适用元件种类  Micro BGA、BGA、CSP、QFP
PCB高度   0.5~4mm
PCB尺寸   W50*D50~W440*D310mm
上部加热方式及功率  热风 /800W
下部加热方式及功率  热风 /800W
预热方式及功率  暗红外 IR /2200W
PCB定位方式  外形或治具 Shape or Tongs
传动方式  齿轮、齿条
控制方式  触摸屏+PLC
温度范围   室温0~400℃
总功率  3800W
电源   110V / 220V
机身尺寸  720mm(L) * 700mm(W) * 570mm(H)
机体重量  28KG

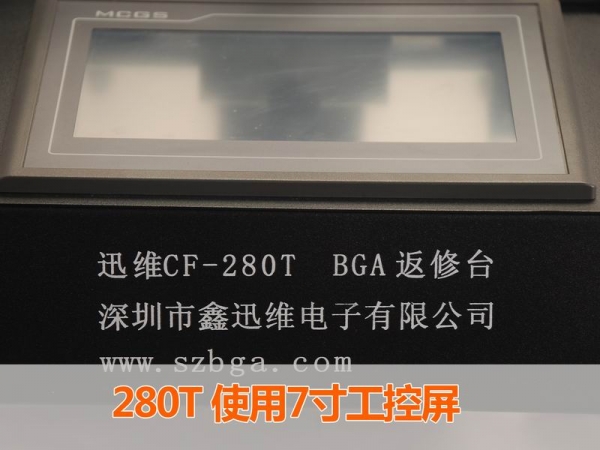

CF280T 7寸工控屏


7寸工控屏,PLC(可编程逻辑)温度控制器 ,具有焊接结束报警、无人值守回焊、最高温度段报警、智能静音特色功能。

最高温度段报警功能:

曲线即将结束提前约30秒报警,方便人工干预。一般来说,曲线的最高温度段,就是最后温度段,最高温度段报警,即“即将结束报警”,实现半无人值守操作。

如:客户在将PCB在夹具上安装好,启动曲线后,即可离开。待第一次报警声响起,表示曲线即将结束,报警结束后,有大概30秒钟时间让客户进行人为观察及干预,进行提前结束曲线、取下芯片、保持温度等人工操作。

何谓智能静音: _

在非曲线运行阶段,关闭上下风枪风扇的工作。在加热器工作前,风扇先工作,加热器停止工作后,风扇后停止工作。减少噪音,减少用户开关机器次数,延长机器寿命。

智能回(加)焊:

客户在系统中设定好回焊结束温度,使用测温线监测芯片温度,一旦达到设定温度,无需曲线跑完,自动结束曲线。

美国进口OMEGA测温线

美国进口OMEGA测温线 秒杀某些售价甚至更高的产品还在使用的几元一条的测温线。

CF280T 进口器件

进口器件,纯铜弹片,镀银触点,长寿耐用,手感顺畅灵活。

宣传不做假!客户可拆机查验! 宣传有假,全额退款!

CF280T 断路器

我们的老客户都知道,半年前我们就已经升级了!
升级后的上风枪活动机构

齿轮结构


上部热风升降


下部温区升降

焊接区域塌陷是BGA焊接的致命问题


精密直线轴承

强磁吸附风嘴


280T预热温区


280T 预热箱

5毫米厚的铝板,加硬氧化处理。继续秒杀!很多产品在使用铁板。铁板有什么问题?

容易生锈、受热后膨胀变形,导致暗红外温区变形,升温不均匀。

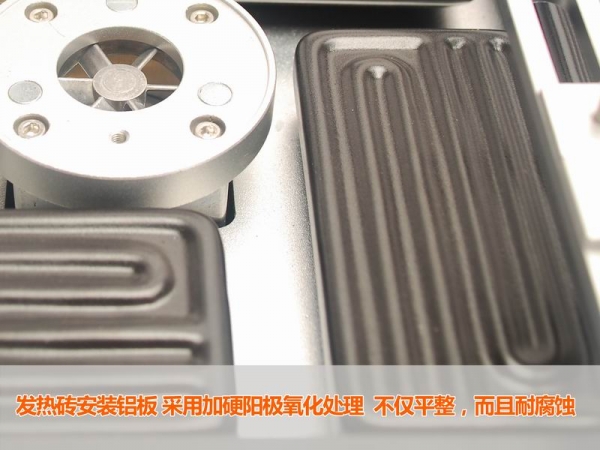

发热砖安装铝板


实心铝柱

高品质发热砖

预热控温探头座

配备齐全的PCB夹具

夹具支架可左右大幅度单个或整体移动

夹具左右移动

支架移动灵活

提供多种PCB支撑和安装方式

迅维BGA夹具支架特写

迅维返修台特色夹具



PCB定位孔专用夹具

预热控温探头座

迅维特色夹具使用示意图

迅维BGA返修台特色夹具

可拆卸滑块顶针

纯金属电缆扣

金属线管

继续秒杀,很多产品甚至售价较高产品使用塑料制品,塑料与金属哪个耐用?不必多说!

厘米可活动关节脚杯

6厘米可活动关节脚杯,可安放在斜面,不平桌面,底部橡胶座带防滑设计。

数控车床加工的LED

全陶发热芯

迅维返修台发热芯

旋转风设计

迅维热风返修台设计





213新款合金风嘴

CF280T 返修台

CF280T 返修台

返修台包装

保价包邮,我方负责货物丢失及损坏风险,无需客户担忧

货物发物流到客户城市,货到需拿收货人身份证到物流点提货,广东省内2天左右,一般城市4-5天,偏远城市如:辽宁,内蒙7天左右

保修1年,1年内出现问题的全部保修费用,包含寄送备件的来回费用,均由我公司承担。

1、BGA返修台一年质保。五年内成本价提供维修配件。部分机型核心组件保修二年,参见机型保修政策。
2、设备出现故障,请及时联系我们,我们使用顺丰或者EMS先寄送维修配件,客户收到后更换完毕,设备使用正常后,再将损坏配件返回,以此保证用户设备的正常出勤率。质保期内,寄送配件的来回运费,我公司承担。
3、设备收到7日内,如有质量问题,可按客户要求退换货,我公司承担全部费用。
