2013迅维BGA返修台CF360T新款上市

来源:未知    更新时间:2018-07-13    浏览次数:



迅维CF360T BGA返修台
迅维CF360T BGA返修台 是迅维的经典机型,具有各种智能功能,2013年对支架、内部器件进行了再次升级,满足更高频率的使用要求。

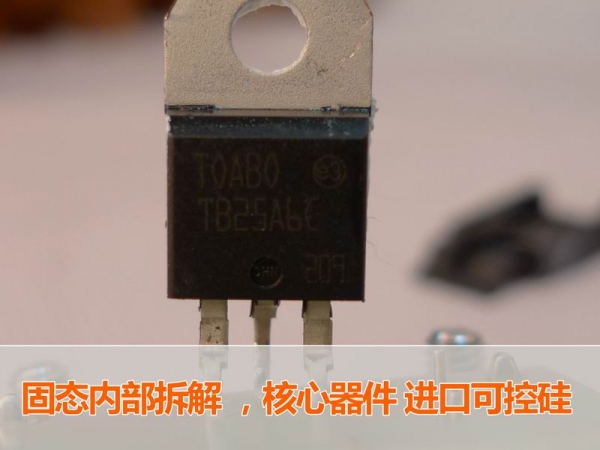

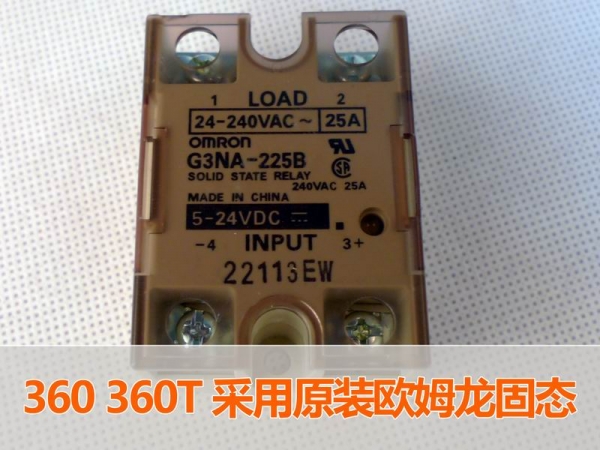

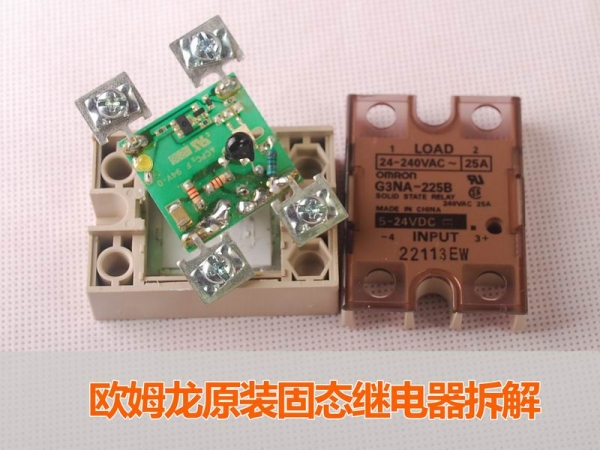

迅维CF360T V2.0版本,核心部分全部采用进口器件,保修三年。售价:6500元

CF360T工作参数:
 型号   迅维 CF360T
 适合锡球类型   有铅/无铅
 适用元件种类   Micro bga、BGA、CSP、QFP
 PCB高度    0.5mm~4mm
 PCB尺寸   W50*D50~W455*D350mm
 上部加热方式及功率   热风/800W
 下部加热方式及功率   热风/800W
 预热方式及功率   暗红外 IR 2400W

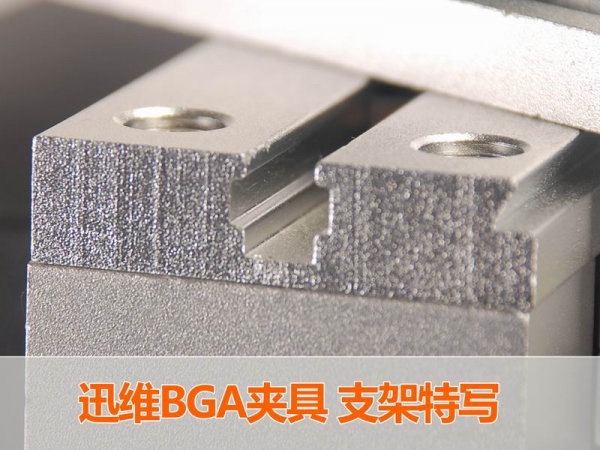

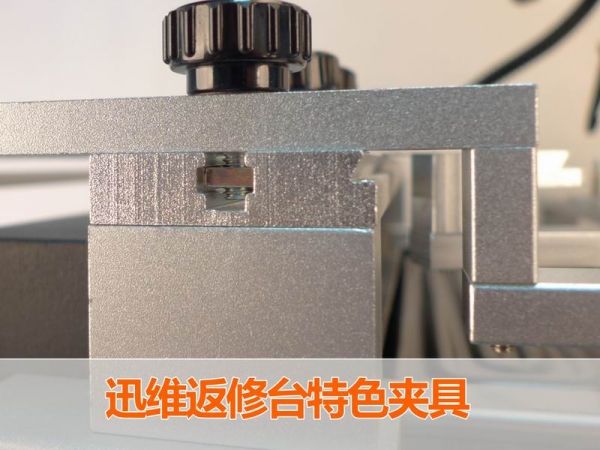

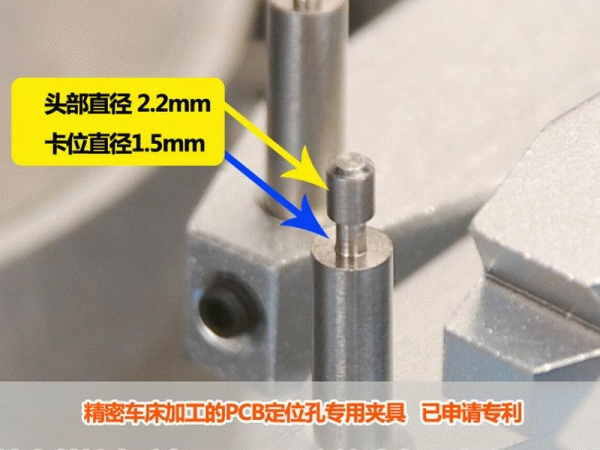

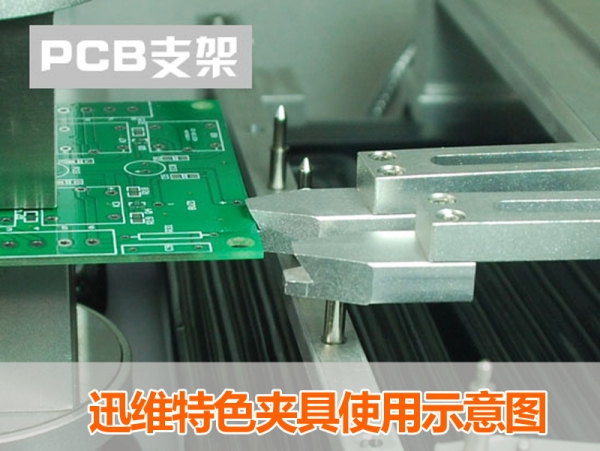

 PCB定位方式   外形或治具
 传动方式   齿轮、齿条
 控制方式   PLC 触控屏
 温度范围    室温0~400℃
 总功率   4000W
 电源    110V / 220V
 机身尺寸   760mm(L) * 700mm(W) * 600mm(H)
 机体重量   36KG

迅维CF360T  7寸公控屏
7寸工控屏,PLC(可编程逻辑)温度控制器 ,具有焊接结束报警、无人值守回焊、高温度段报警、智能静音特色功能。
高温度段报警功能:
曲线即将结束提前约30秒报警,方便人工干预。一般来说,曲线的高温度段,就是温度段,高温度段报警,即“即将结束报警”,实现半无人值守操作。
如:客户在将PCB在夹具上安装好,启动曲线后,即可离开。待头一次报警声响起,表示曲线即将结束,报警结束后,有大概30秒钟时间让客户进行人为观察及干预,进行提前结束曲线、取下芯片、保持温度等人工操作。
何谓智能静音:
在非曲线运行阶段,关闭上下风枪风扇的工作。在加热器工作前,风扇先工作,加热器停止工作后,风扇后停止工作。减少噪音,减少用户开关机器次数,延长机器寿命。
智能回(加)焊:
客户在系统中设定好回焊结束温度,使用测温线监测芯片温度,一旦达到设定温度,无需曲线跑完,自动结束曲线。

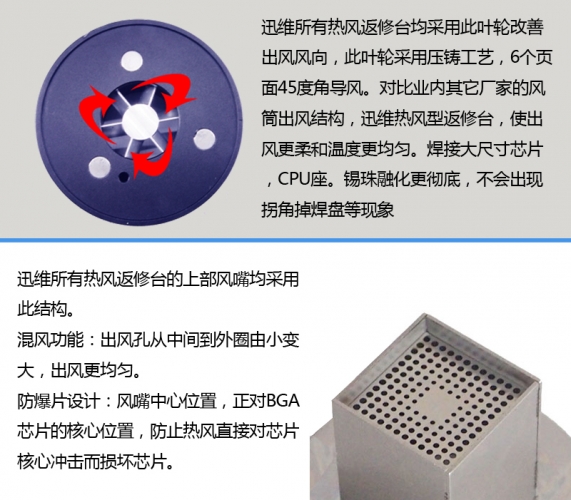

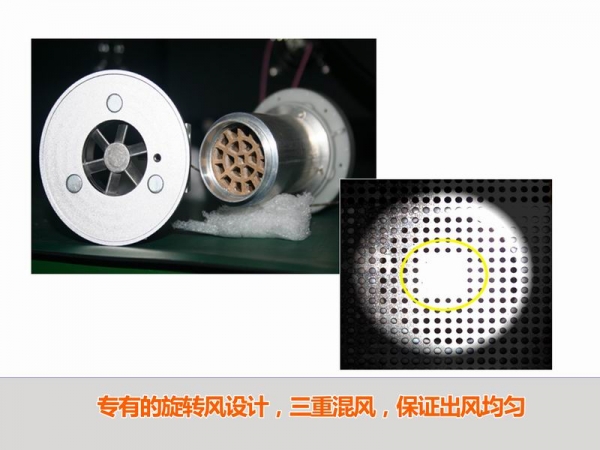

CF360T 带有风量调节功能
上部热风风量可调节,适用于各种尺寸的芯片。
CF360T外置USB接口
外置USB接口,还可接鼠标操作

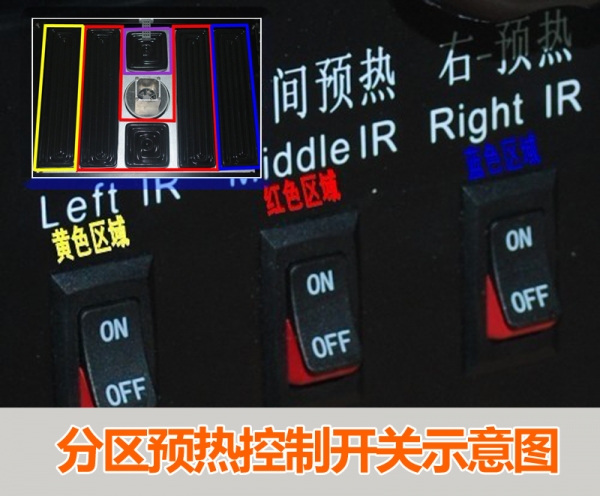

CF360T预热分区开关
按键开关全进口,纯铜弹片,镀银触点。
客户可拆机查验,如有虚假宣传,全额退款!

下部温区升降旋转手柄

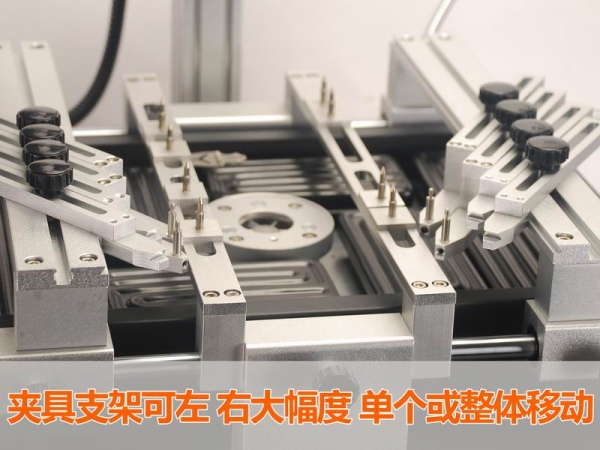

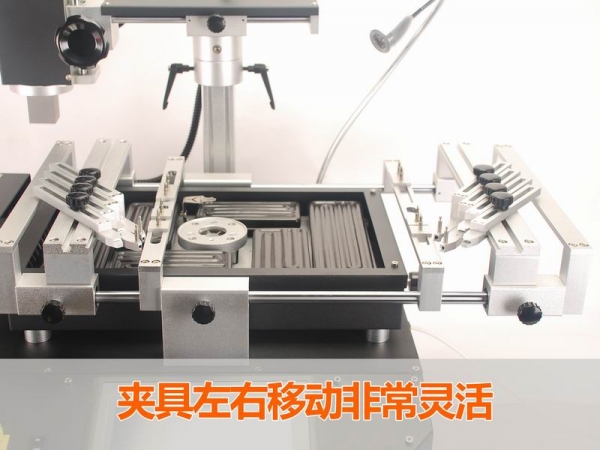

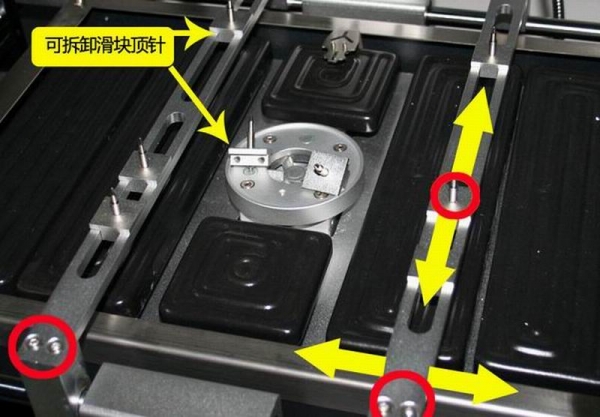

CF360(T) 的整机上的工作平台
CF360(T) 的整机上的工作平台,使用8毫米厚的合金铝板,精密铣床加工,保证水平度,坚硬牢固。
比起其他厂家的厚铁板、冷轧板制作,容易生锈,受热易变形,平整度不够等问题,CF360(T) 秒杀市场上同级别对手!

上部热风升降旋转

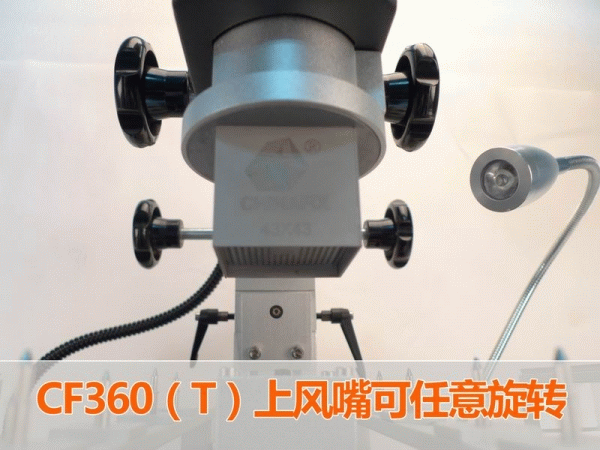

CF360(T) 上部风枪旋转机构

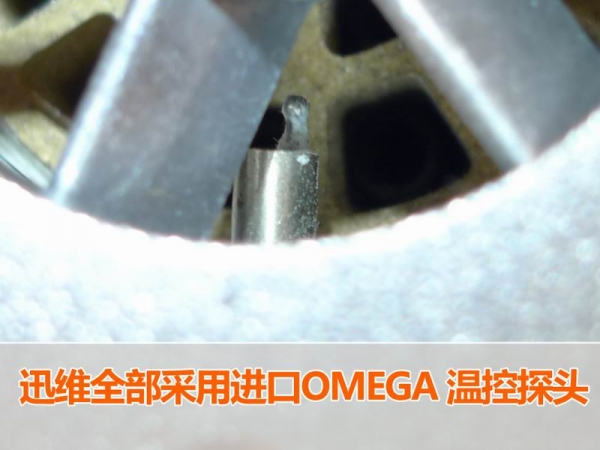

CF360(T) 预热温区控制探头

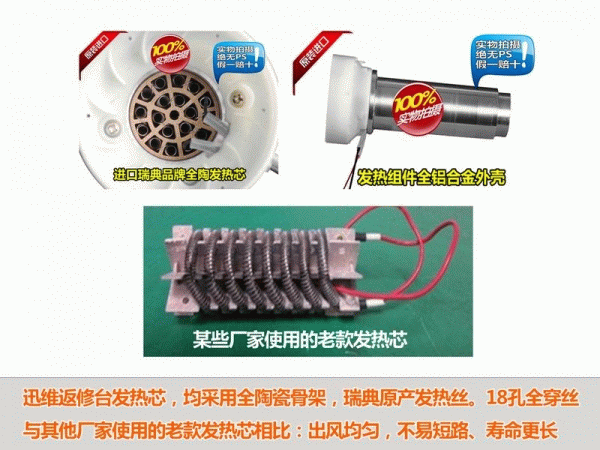

高品质发热砖
预热温区可独立工作,进行烘干、烘烤工作,除此外,还可以分区控制,根据PCB尺寸的大小及安装位置确定加热面积。

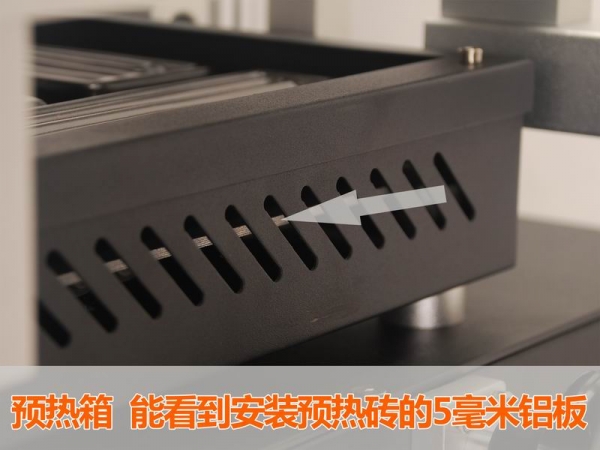

预热箱
