BGA对角定位准植株台 90*90 植球台 BGA植球座+170片钢网

来源:未知    更新时间:2018-07-12    浏览次数:

品牌: 对角植株台

型号: 对角植株台

货号: 对角植株台

装修流程: 安装工程

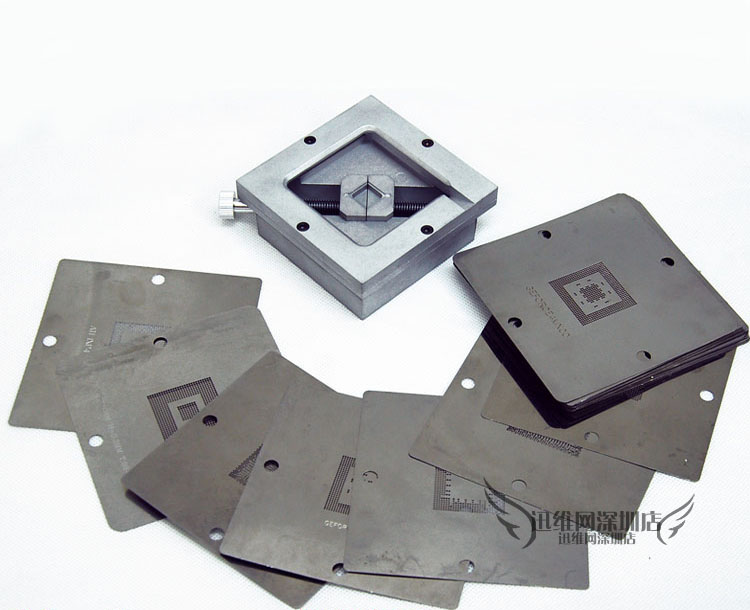

配170片植球钢网,包含有台式机,笔记本南北桥,显卡,XBOX,PS3游戏机BGA常用钢网。170片钢网一套,基本涵盖了目前经常出现的芯片型号。

2011 BGA植球座 植球台 万能植珠台 植球台

BGA植珠台用于手工BGA植球,适用于BGA封装芯片的返修,如手机,数码相机,显卡BGA,笔记本电脑,PDA等,是一种简易高效的bga手工焊接,植珠的BGA返修设备(bga芯片贴装机),低成本bga返修工具。

BGA植珠台产品特点:

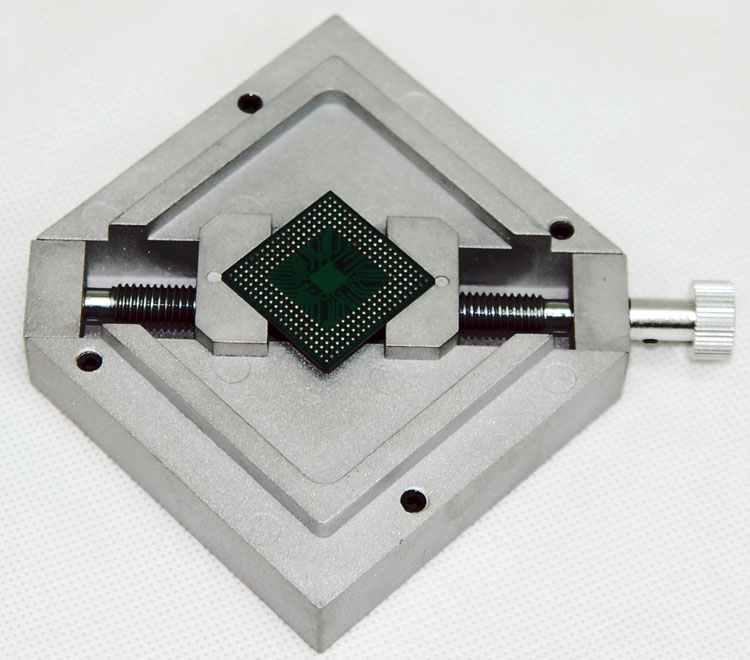

1.本产品为对角可调植珠台,可单手操作对位,单手调整芯片固定座的大小。

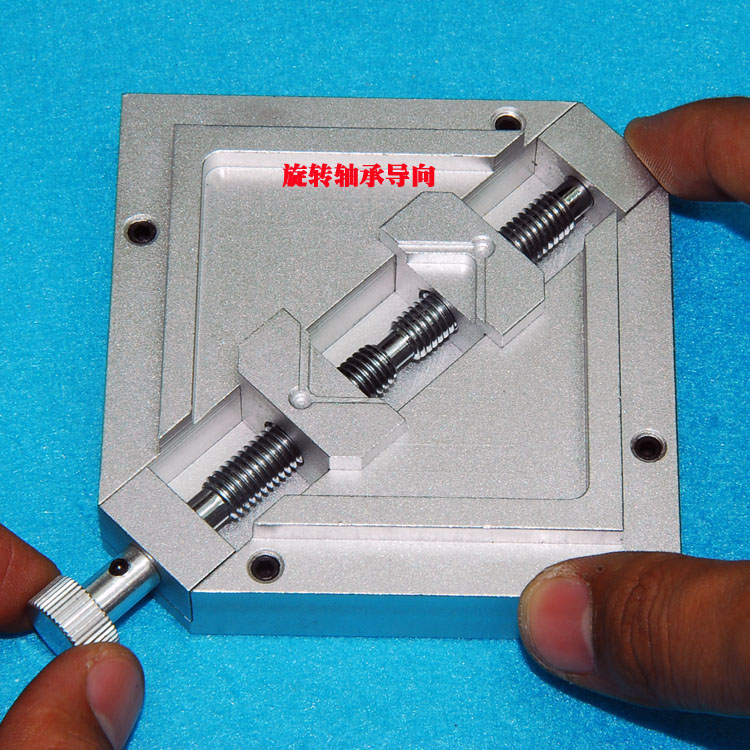

2.本产品采用合金铝架构,结构轻巧耐用;精密含油轴承导向,定位精确;

3.一台植珠台和不同植珠钢网配合使用,可对应尺寸大小不同BGA植球(最小适应13MM*13MM.最大40MM*40MM)生产率高,适用性广

4.可配90*90MM,89*89MM钢网,另可搭配直接加热钢网使用,方便快捷.

5.植珠台尺寸:89MM*89MM


170片钢网包括以下型号:
用0.3MMBall(2pcs)
1 82801IUX
2 0.3mm通用网(间距0.5MM)
******************************************
用0.35MMBall(2pcs)
3 82HM55//82GM55
4 0.35MM通用网(间距0.65MM)
******************************************
用0.4MMBall(4pcs)
5 82P55
6 82P45//G41
7 82PM45//GM45
8 0.4MM通用网(间距0.7MM)
******************************************
用0.45MMBall(4pcs)
9 DDR1
10 DDR2
11 DDR3//XBOX360内存通用
12 0.45MM通用网(间距0.8MM)
******************************************
用0.5MMBall(37pcs)
13 215-0735003
14 215RGMDKA13FG
15 GF104-325-A1
16 NVBR04-300-A2
17 ATI218-0697010
18 307ELV
19 NVG96-600-A1//G98-600-A1
20 ATI215-0719090
21 ATI215-0669065
22 G94-300-A1//G94-210-A1
23 IXP600//SB600
24 RS800ME//RS600ME
25 SB700//RD780
26 MCP67//MCP77//MCP87
27 945GMS//GSE
28 945GM//PM
29 945P//GC//PL
30 IXP460
31 965P//G31
32 ATI1100//RS485M//RS485MC
33 NV 6100//8200//8300//8400
34 NV 7200//7300//7400//G84-630-A2
35 ATI 21514//M72-M//M74-M
36 ATI 21515//M64-S//M72-S//M82-S
37 ATI 200M RC415ME
38 915GMS
39 ATIX1300
40 965GM//965PM
41 ATI 215-0308003//0743SSP
42 NV G200-103
43 NV NF7050//7100//7150
44 NF6801-SLI-N-A2
45 NV BR03-N-A3
46 MSPII
47 NV MCP7A-P-A1//MCP79S//MCP79M
48 216-0728020//0725013//0725007
49 0.5通用网(间距0.8MM)
**********************************************
用0.6MMBall(74PCS)
50 SIS662
51 VIA P4M890
52 M1573 A1
53 VX700
54 ATI 215-0718020
55 SIS655FX
56 PN800
57 82801HB
58 M6-C16
59 SIS756
60 BCM56639
61 QG500P
62 K8M890
63 CX700M
64 M1697-AIB
65 SIS 648FX
66 775CPU
67 MT5388
68 MT5363
69 218BAPAGA12FG
70 GO6800-B1//GO7800//GO7900
71 FX5900//GO6800LE
72 NF550//570
73 SIS 661
74 9200//9600//9700//X300//X700
75 GO6200//7200//7300//7400//G86-770//771
76 4200GO
77 7500//9000
78 IXP400
79 AIT200M//RS480M//M64-P
80 9000-64M
81 SIS 671
82 RC410
83 865PE
84 VT8237S
85 NF4
86 VT8237A
87 ATIx1600//X1650
88 SIS 964
89 MX440
90 NF-430-N-A3//NF-410
91 915GM//PM
92 NF-6150//NF-SPP
93 HSI-A4
94 FXGO5200
95 GO5200
96 NV896//CN896
97 82801GBM
98 82801FBM
99 82801HBM
100 845GL//GV
101 NF-250
102 915P
103 X1800
104 9000IGP
105 9100IGP
106 FX5700
107 R480
108 X38
109 82801BA
110 82801IB//IR
111 SIS 968
112 SIS 965
113 VT8237R
114 G80-100-K1-A2
115 R360
116 X58
117 ATI 9600-T2
118 VT8235M
119 420GO
120 1825-0206
121 0.6通用网(间距0.9MM)
122 0.6通用网(间距1.0MM)
123 0.6通用网(间距1.1MM)
*********************************************
用0.76Ball(27pcs)
124 SIS 760LV
125 VIA K8T800
126 VIA K8M800
127 VIA P4M800
128 AMD SOSKET SI CPU
129 320M/330M/340M/345M
130 MCP8245AR
131 RG82875
132 478CPU
133 BCM53242
134 SIS 962
135 845MP//855PM
136 855GM//GME
137 M1671
138 82801EB
139 82801DBM
140 SIS 630S
141 SIS 630E
142 SIS 650
143 479CPU
144 VN800
145 IXP150
146 M1535+
147 PN133T
148 VT82C686B
149 AMD 754CPU
150 0.76通用(1.27MM间距)
****************************************************
游戏机专用(20PCS)
151 WII GPU新款
152 WII CPU新款(用0.5MMBall)
153 WII GPU老款
154 WII CPU老款
155 XBOX360 GPU
156 XBOX360 CPU
157 XBOX360 CSP
158 XBOX360 HANA
159 PS3 GPU
160 PS3 CPU新款
161 PS3 CPU老款
162 PS3 CXR714120
163 CXD2973GB
164 CXD9833GB
165 CXD2964
166 CXD2976GB
167 CXD29808GB
168 CXD9799CP(用0.76Ball)
169 CXD2992GB
170 CXD2949CGB



BGA钢网

BGA钢网

BGA钢网

BGA钢网


BGA钢网

BGA钢网

BGA钢网

BGA植球台安装步骤:
BGA植球步骤

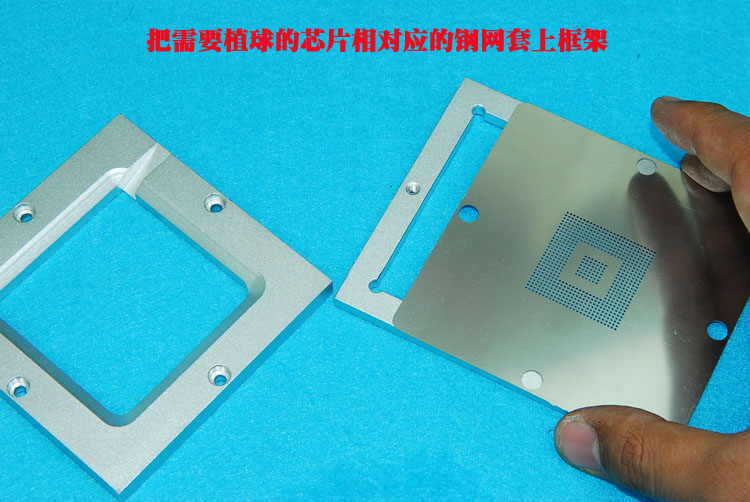

把芯片套在钢网框架上

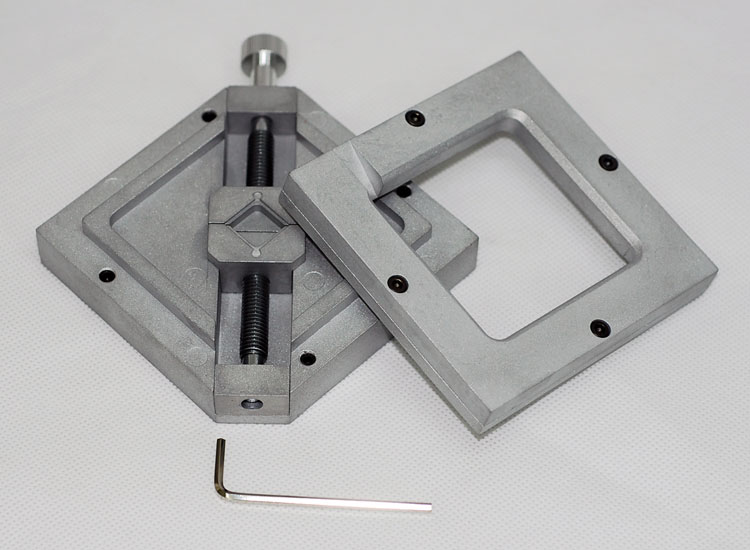

拧回内六角螺丝
