iPhone6换电池后手机无法开机 多故障维修案例

更新时间:2018-05-09 浏览量:9024

机器型号:iPhone6

故障现象:手机无法开机

维修过程:

  收到一台iPhone6故障机,客户描述说是自己换电池,然后就手机无法开机了。这种问题一般都是由于操作不当,拧错螺丝,导致螺丝孔打穿造成的。

  拆下主板观察,螺丝孔打穿的太厉害了,不能100%保证修好,只能尽力维修。

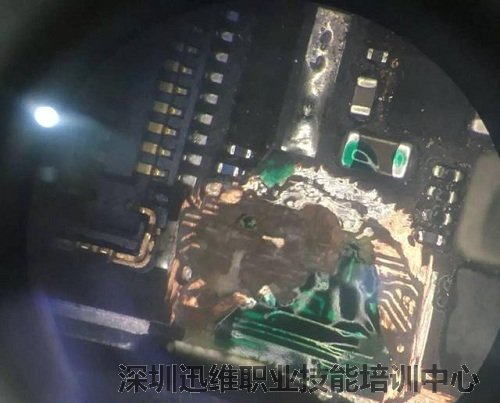

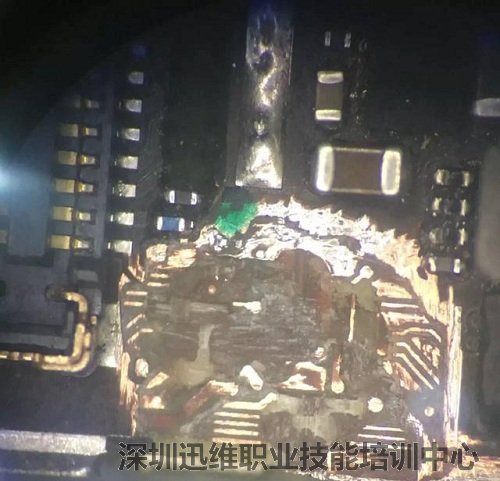

  直接刮开螺丝孔,太严重了,都刮到第三层了。

iPhone6换电池后手机无法开机维修 图1
刮开板层

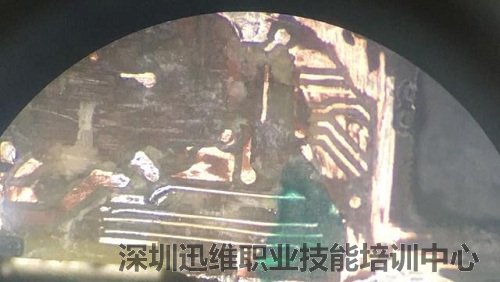

  先把第三层飞线,绿油固化。

iPhone6换电池后手机无法开机维修 图2
第三层飞线

绿油固化

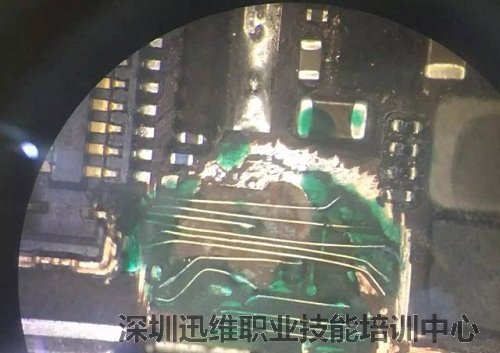

  然后再第二层飞线。

iPhone6换电池后手机无法开机维修 图3
第二层飞线

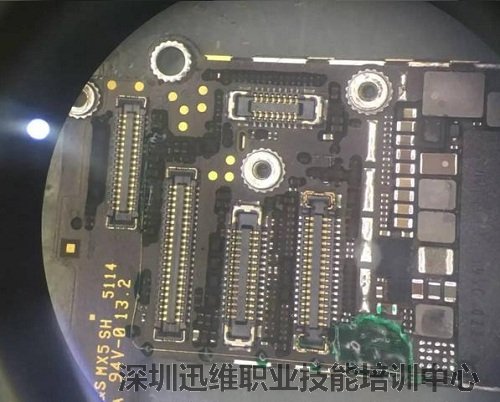

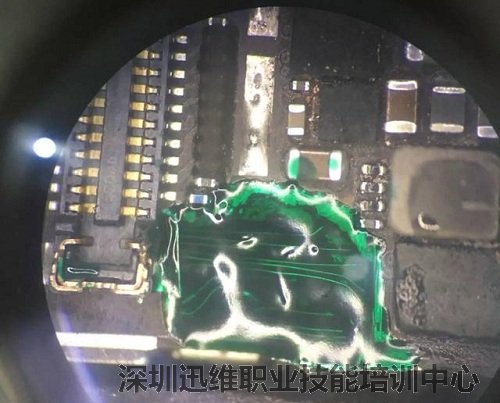

  涂上绿油保护,并把第一层座子旁边的线飞上。

iPhone6换电池后手机无法开机维修 图4
绿油固化,第一层飞线

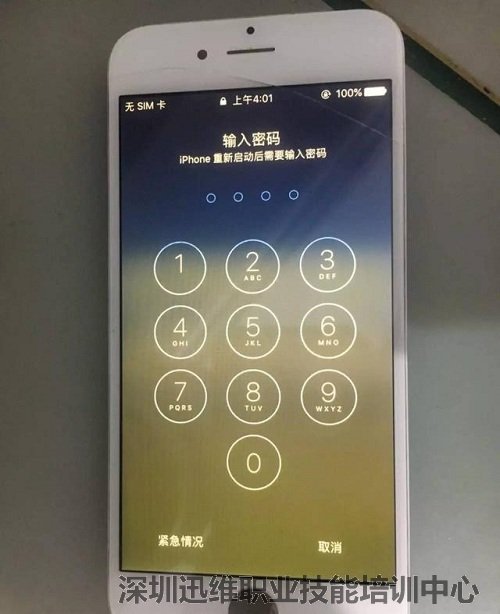

  开机测试,已经正常进系统了,但是却不能触摸。

iPhone6换电池后手机无法开机维修 图5
不能触摸

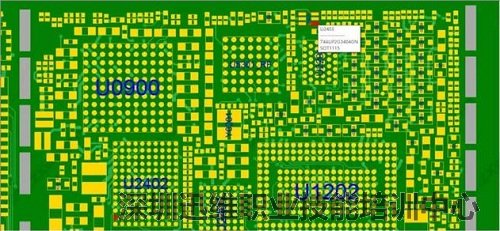

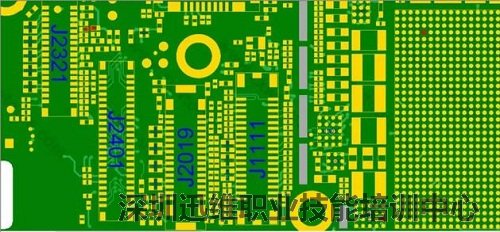

  螺丝孔第三层有一根线是通往黑触摸M1脚,拆掉黑触摸,测量M1脚的阻值为无穷大,通过点位图发现M1脚通着HiFi管U2403第1脚。

iPhone6换电池后手机无法开机维修 图6
点位图

  测量HiFi管第1脚阻值正常,接下来开始飞线。

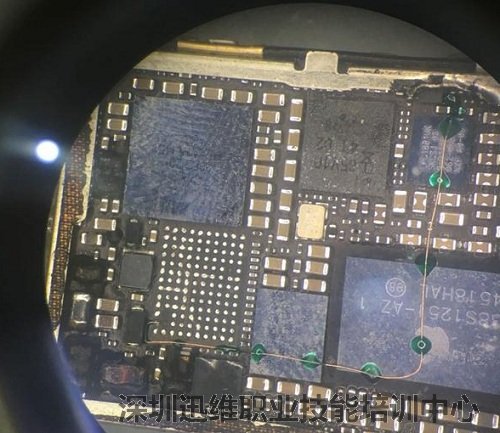

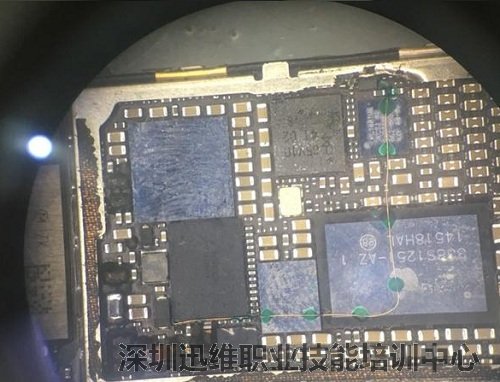

飞线图

  这时,再量M1脚阻值已经正常了,然后装回黑触摸。

iPhone6换电池后手机无法开机维修 图7
装回黑触摸

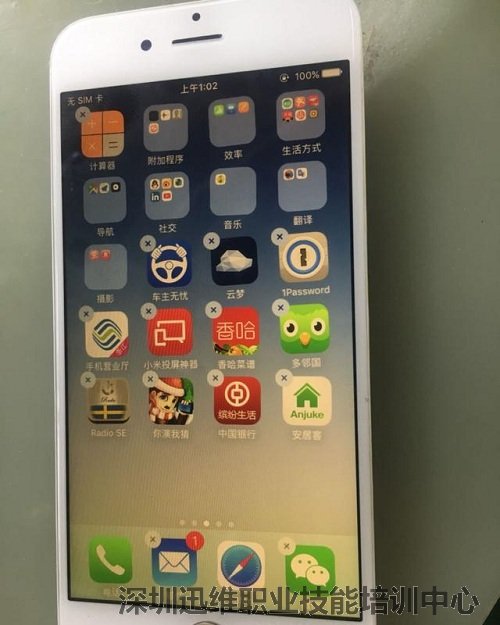

  开机测试,触摸可以正常使用了。

iPhone6换电池后手机无法开机维修 图8
触摸正常

  测试其它功能发现闪光灯又打不开,照片无法保存。先测量后摄像头座子底脚阻值,阻值正常,拆掉闪光灯IC,量底脚发现E2脚阻值无穷大,通过点位图发现此脚通后摄像头座。

iPhone6换电池后手机无法开机维修 图9
点位图

  测量电感有阻值,直接飞线飞过去。

iPhone6换电池后手机无法开机维修 图10

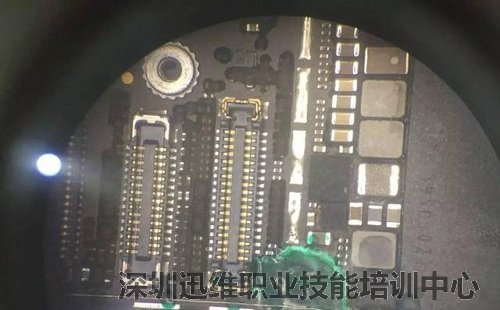

飞线绿油固化图

  再测量闪光灯ICE2脚,阻值正常,装回闪光灯IC。

iPhone6换电池后手机无法开机维修 图11
装回闪光灯IC

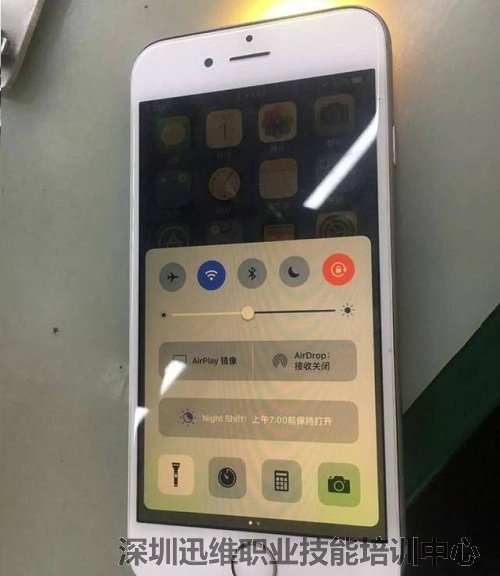

  开机测试,一切正常。至此,iPhone6换电池后手机无法开机完美修复,维修到此结束。

iPhone6换电池后手机无法开机维修 图12
iPhone6手机无法开机故障完美修复
