iphone6P无服务维修实例

更新时间:2016-07-11 浏览量:2877

  机器型号:iphone6 Plus

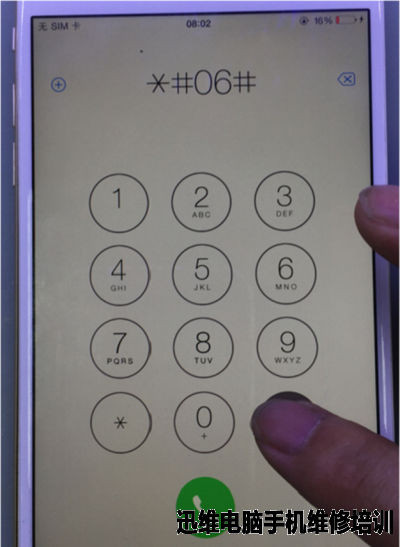

  故障现象:iPhone6P摔过无服务,之前修过没修好,拨打*#06#无串号IMEI。

iphone6P无服务维修
iphone6P手机无服务维修(图1)

  查看关于本机IMEI、调制解调器固件、WiFi地址、蓝牙、ICCID都有。

iphone6P无服务维修
iphone6P手机无服务维修(图2)

维修思路:

  无服务有几种原因:无基带(无IMEI 、无调制解调器固件)、没读到SIM卡(无ICCID)、射频电路出问题。摔过的手机出故障一般是元件虚焊或线路开路。

维修过程:

  通过以上现象可以确定无服务故障出在射频电路上,测量发现测试点PP3170_RF对地二极体值0.45,比正常值0.406偏大。

iphone6P无服务维修
iphone6P手机无服务维修(图3)

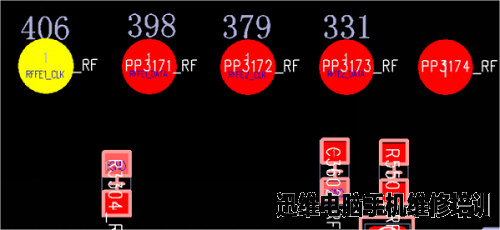

  查原理图PP3170_RF测试点是基带CPU输出RFFE1_CLK信号。

iphone6P无服务维修
iphone6P手机无服务维修(图4)

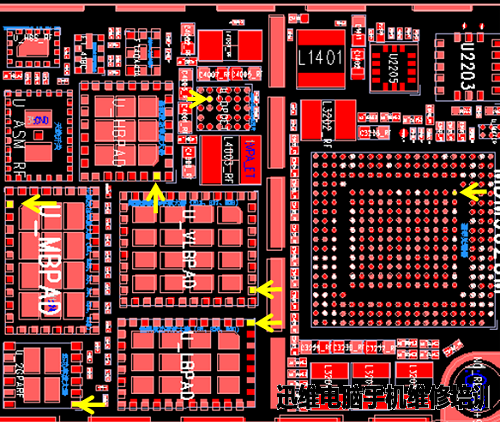

  从PCB图上可以看出RFFE1_CLK信号到多个芯片。

iphone6P无服务维修
iphone6P手机无服务维修(图5)

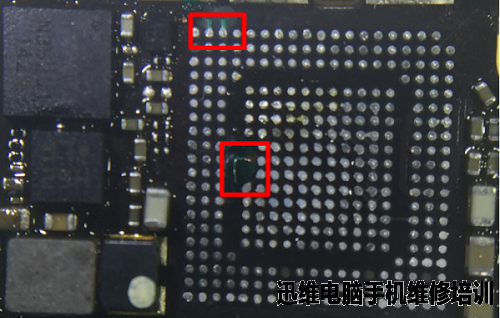

  拆下芯片发现多处焊盘开路,用飞线连接。

iphone6P无服务维修
iphone6P手机无服务维修(图6)

iphone6P无服务维修
iphone6P手机无服务维修(图7)

iphone6P无服务维修
iphone6P手机无服务维修(图8)

  飞好线焊回芯片后测量测试点二极体值正常。

iphone6P无服务维修
iphone6P手机无服务维修(图9)

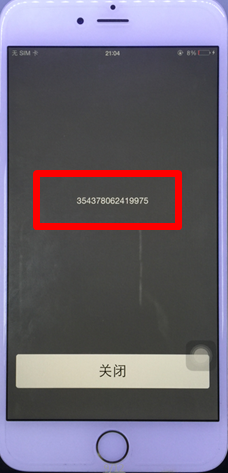

  开机拨打*#06#有串号IMEI。

iphone6P无服务维修
iphone6P手机无服务维修(图10)

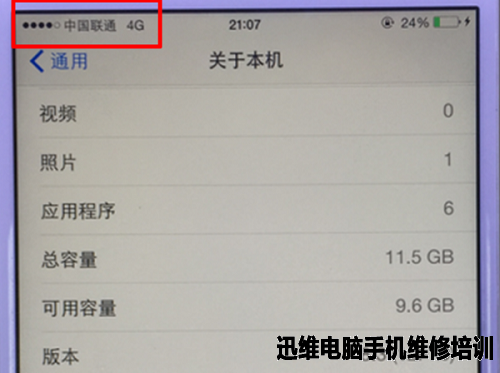

  插SIM卡4G网络信号出来了。

iphone6P无服务维修
iphone6P手机无服务维修(图11)

  拨打电话都正常。

iphone6P无服务维修
iphone6P手机无服务维修(图12)
